Wewnątrz serii produkcyjnej: jak w firmie Sealock powstaje wodoodporna torba motocyklowa Hi-Vis

Większość wycieczek po fabrykach to zdjęcia czystych podłóg. Ten jest w trakcie produkcji — program dobrze widocznych fluorescencyjnych bagaży motocyklowych przechodzi przez nasz zakład w Dongguan od spawanego panelu do gotowego modułu przetestowanego na powietrzu. Kolor sprawia, że ​​śledzenie jest niezwykle łatwe: każdy etap sekwencji ma ten sam fluorescencyjny żółty kolor, więc już pojedyncze przejście wzdłuż linii pokazuje, jak produkt składa się przed tobą.

Jest to także przydatny program do dokumentowania, ponieważ bagaż motocyklowy to najtrudniejszy element wytrzymałości wodoodpornej, spawanej konstrukcji. Torba na bagażnik lub torba na zbiornik jest narażona na ciągły deszcz przy prędkości autostradowej, bryzgi drogowe przenoszące piasek i sól, promieniowanie UV, wibracje, ciepło wydobywające się z maszyny znajdującej się pod nią oraz wielokrotne napinanie paska na twardej płycie montażowej. Musi pozostać szczelny przez cały ten czas i pozostać widoczny w nocy. Niewiele z tego, co to umożliwia, jest widoczne w gotowym produkcie.

Etap pierwszy: spawanie wysoką częstotliwością

Wszystko w tym produkcie, co musi pozostać wodoszczelne, jest spawane, a nie szyte. Podczas spawania o wysokiej częstotliwości pole elektromagnetyczne przepuszcza pole elektromagnetyczne przez materiał pokryty TPU, które wzbudza cząsteczki polimeru i generuje ciepło wewnątrz samego materiału, zamiast dostarczać je z zewnątrz. Pod ciśnieniem matrycy obie powierzchnie łączą się w jedną jednorodną sekcję. Nie ma żadnych otworów po igłach, które można później uszczelnić, ani taśmy szwów, którą można odkleić w trzecim roku.

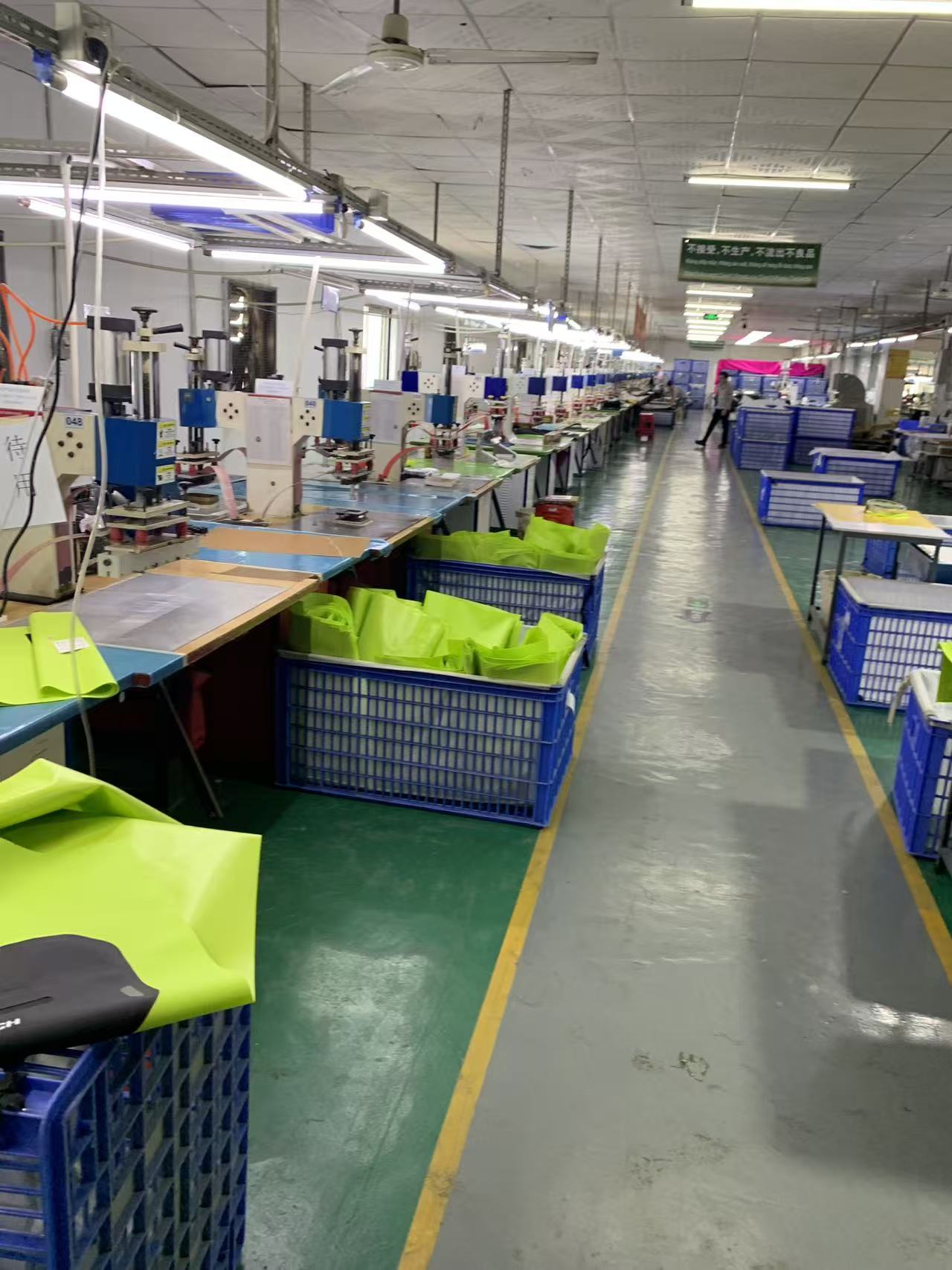

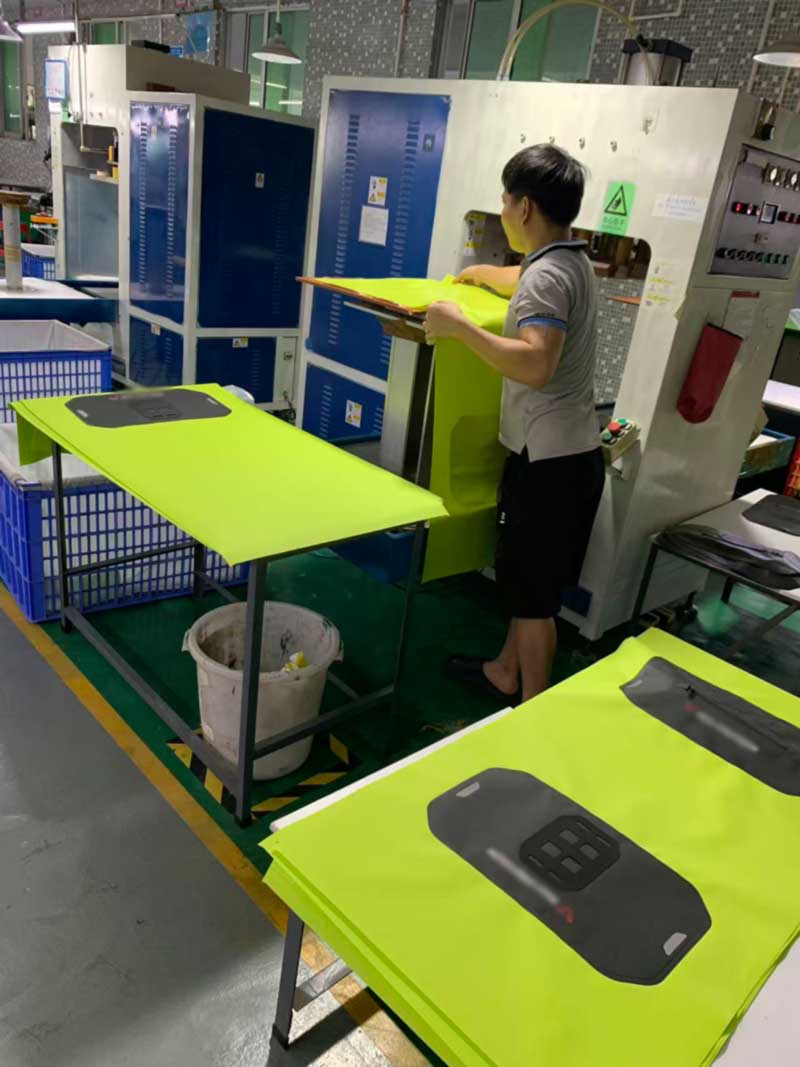

Linia posiada jedną stację na jedną spoinę. Operator ustawia wycięty panel na ogranicznikach matrycy, zamyka osłonę i uruchamia maszynę; matryca, czas przebywania, ustawienie mocy i czas chłodzenia są ustalane na karcie parametrów na stacji, a nie na podstawie oceny operatora. Tu właśnie żyje dyscyplina. Spoina, która ma niewielką moc, wygląda identycznie jak spoina prawidłowa, przechodzi przypadkowe szarpnięcie i ulega uszkodzeniu w wyniku odrywania się na krawędzi natarcia około tysiąca cykli obciążenia. To jest właśnie nasza porażkabadanie udarności oscylacyjnejIbadanie wytrzymałości na odrywanieistnieje do wyłapania i dlaczego parametry spawania są określane na kuponach przed rozpoczęciem zlecenia produkcyjnego, a nie dostosowywane na bieżąco.

Etap drugi: wyszycie wzoru zbrojenia nośnego

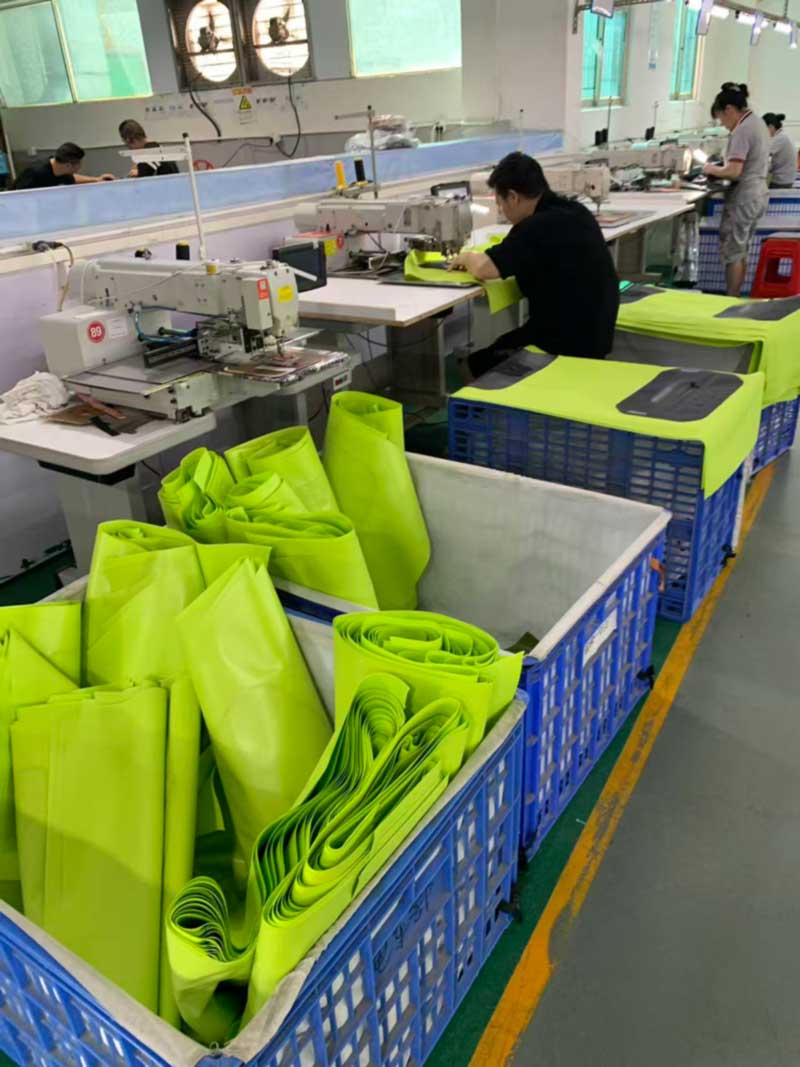

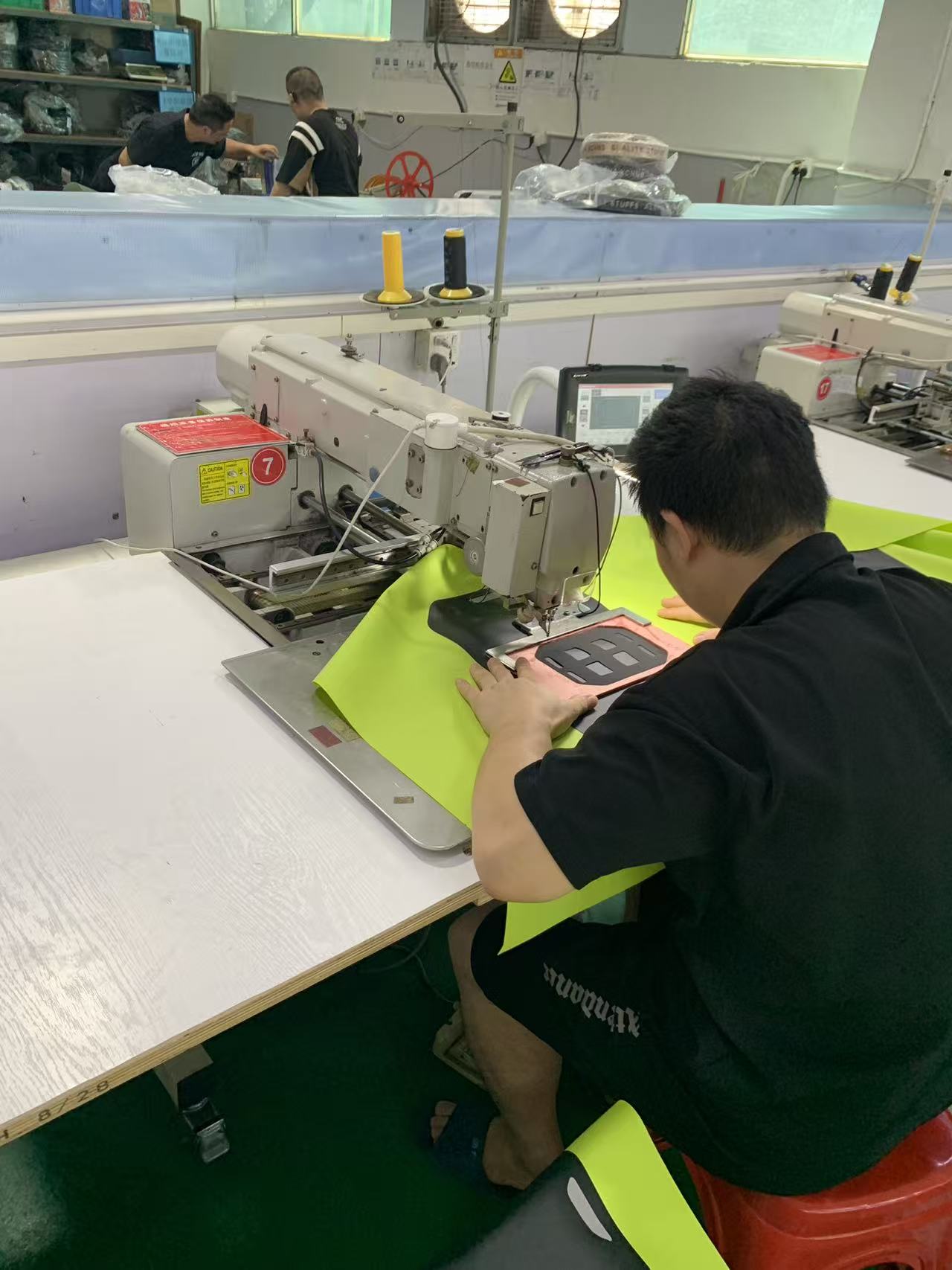

Nie każde złącze wodoodpornej torby powinno być spawane, a udawanie, że jest inaczej, daje gorsze produkty. W tym programie ciemny panel wzmacniający, na którym znajdują się elementy montażowe, jest mocowany na maszynie do szycia z programowalnym wzorem, która wykonuje zapisaną ścieżkę ściegu identyczną w każdym urządzeniu.

Rozumowanie jest mechaniczne. Połączenie spawane jest wyjątkowo wytrzymałe na ścinanie i stosunkowo podatne na odrywanie; połączenie zszyte rozkłada skoncentrowane obciążenia punktowe na wiele punktów kotwiczenia i toleruje powtarzające się szarpanie w jednym kierunku, które stosuje pasek montażowy. Tam, gdzie ścieżka obciążenia jest skoncentrowana i cykliczna – płyta montażowa, kotwa taśmowa o twardym punkcie – szycie jest skuteczniejsze niż spawanie i gdzie połączenie musi być wodoszczelne, jedyną uczciwą odpowiedzią jest spawanie. Prace inżynieryjne polegają na podjęciu decyzji, który jest który, a następnie upewnieniu się, że zszyty obszar znajduje się na zewnątrz zapieczętowanej koperty lub sam jest zabezpieczony zespawaną barierą.

Programowalna maszyna ma tu znaczenie z powodu, który nie ma nic wspólnego z szybkością. Szycie prowadzone ręcznie różni się w zależności od operatora oraz od pierwszej do czterysetnej jednostki zmiany. Zapisana ścieżka nie. Kiedy zespół ds. jakości danej marki wyciąga trzy jednostki z różnych kartonów i porównuje szwy wzmacniające, powinien patrzeć na ten sam produkt trzy razy.

Etap trzeci: montaż

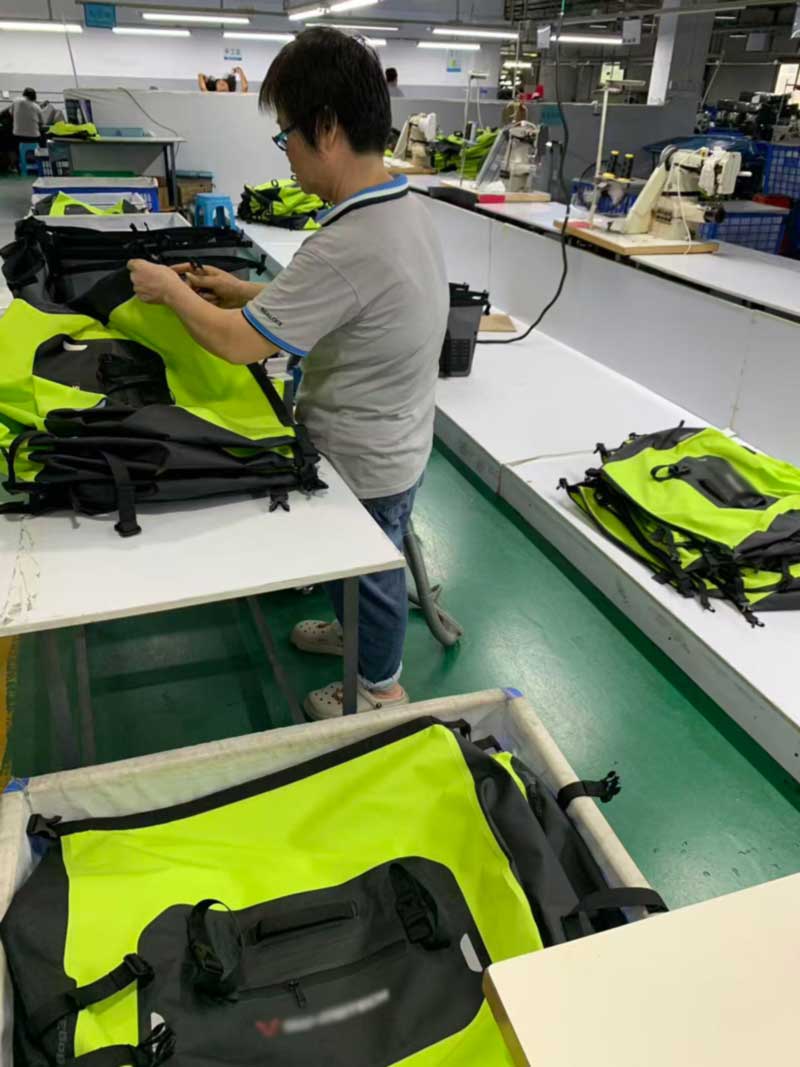

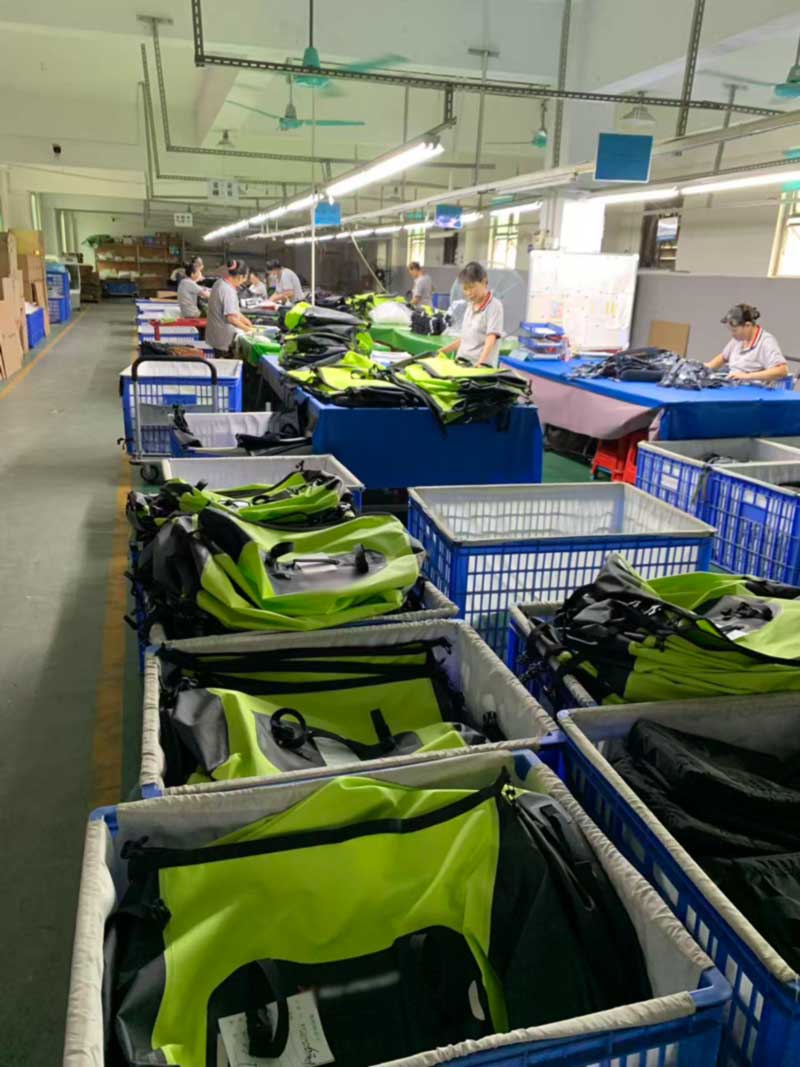

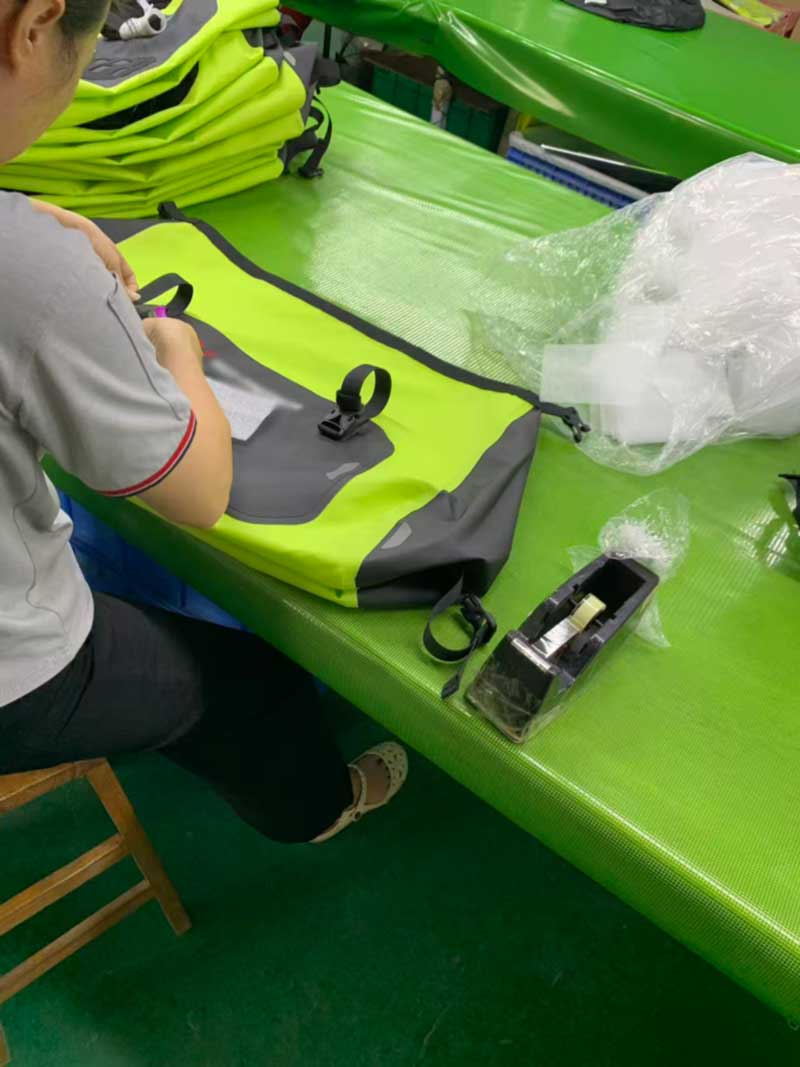

Montaż ma miejsce, gdy płaskie elementy stają się torbą: korpus do podstawy, system zamykania, struktura wewnętrzna, wiązanie krawędzi, następnie taśmy, klamry, regulatory i osprzęt. Jest to najbardziej pracochłonny etap na linii i dający największe możliwości wprowadzenia wady, której nie wyłapie żadna maszyna.

Dwie praktyki wykonują tutaj najwięcej pracy. Pierwszy to przepływ pojedynczych partii — komponenty z jednej partii produkcyjnej są transportowane razem we własnej skrzyni i nie są ze sobą mieszane, zatem jeśli podczas kontroli końcowej zostanie wykryty problem, można go powiązać z konkretną rolką materiału, konkretnym stanowiskiem spawalniczym i konkretną zmianą, a nie z „zamówieniem”. Druga to kontrola na linii produkcyjnej, a nie na końcu linii: operator montujący okucia sprawdza spawane spoiny, a jednostka z podejrzanym szwem opuszcza linię w tym miejscu, zamiast podróżować aż do pakowania, zanim ktokolwiek na nią spojrzy.

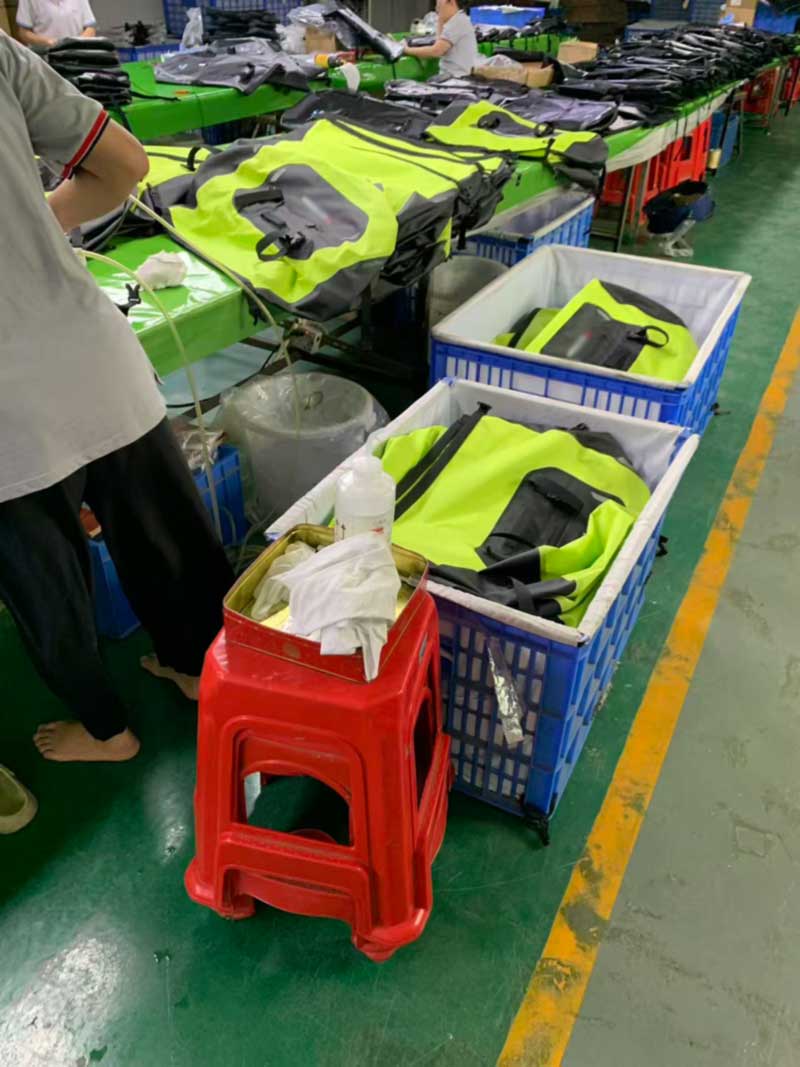

Etap czwarty: każde urządzenie jest napompowane i sprawdzane pod kątem szczelności

To ten etap, który warto sfotografować, a gdzie indziej najczęściej go pomijamy.

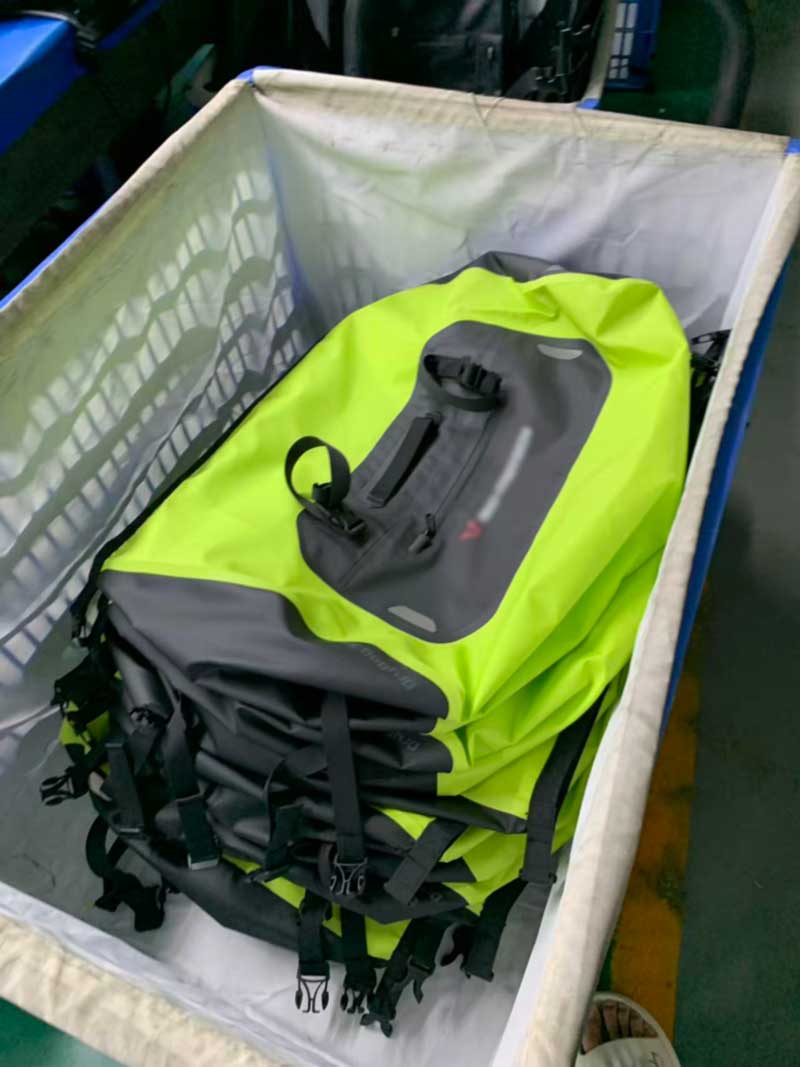

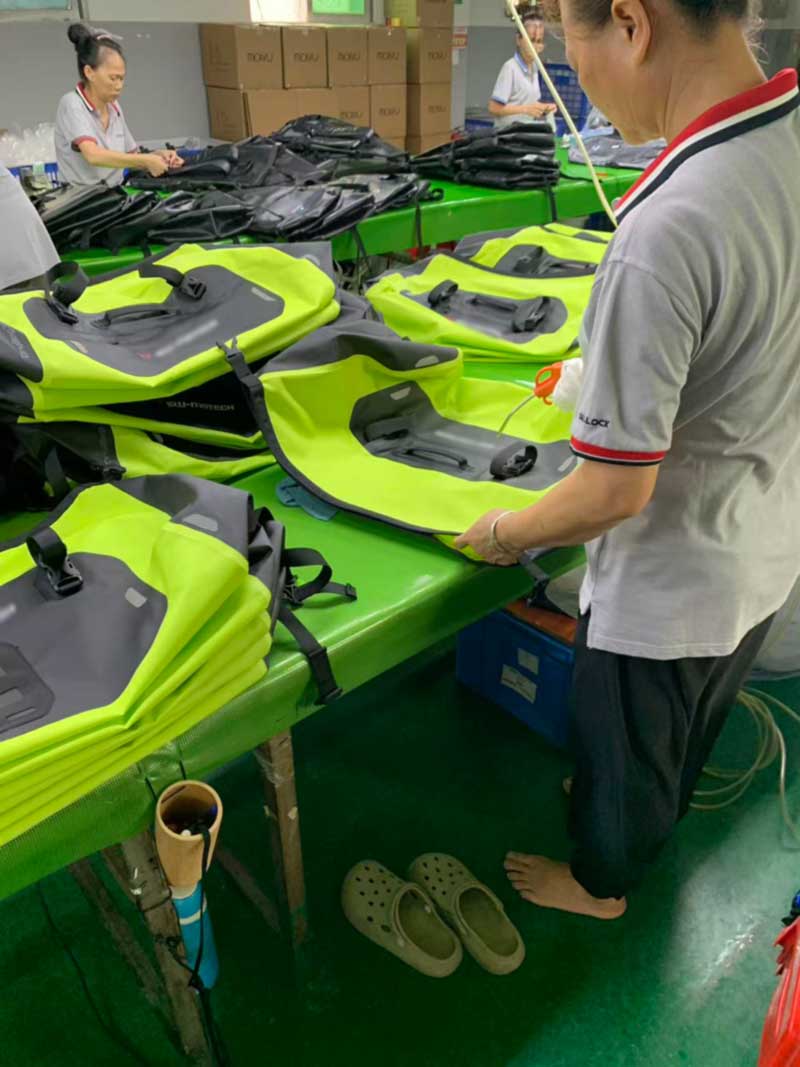

Każdy gotowy worek jest szczelnie zamykany, napełniany przewodem powietrznym i sprawdzany pod kątem szczelności. Nie próbka. Nie pierwszy artykuł. Każda jednostka. Napompowany worek poddaje każdą spoinę równoczesnemu ciśnieniu wewnętrznemu, co jest najszybszym sposobem na znalezienie dziury, zimnego miejsca na końcu spoiny, nacięcia na krawędzi matrycy lub penetracji sprzętu, który nie został odpowiednio uszczelniony. Torba utrzymująca ciśnienie ma ciągłą, nienaruszoną, zapieczętowaną kopertę; torba, która tego nie robi, nie ma – i żadna ilość oględzin nie zastąpi tej binarnej odpowiedzi.

Powód, dla którego ma to znaczenie komercyjne, jest prosty. Wnikanie wody to jedyna awaria, której wodoodporny produkt nie może przetrwać w dobrej reputacji. Zadrapany panel to reklamacja; Zamoczony laptop lub mokry śpiwór na koniec mokrej jazdy to powrót, recenzja i stracony klient. Próbkowanie statystyczne jest właściwe dla atrybutów wymiarowych i kosmetycznych. Nie jest to właściwe ze względu na jedną cechę, od której pochodzi nazwa całego produktu.

Poza testem 100% powietrza, produkt z programu jest pobierany do baterii laboratoryjnej: test zanurzenia lub natryskiwania w celu uzyskania znamionowego poziomu ochrony produktu, a także kontrole mechaniczne i środowiskowe, w tymzamek błyskawiczny zmienia się pod obciążeniem, odporność na ścieranie, Istarzenie pod wpływem ciepła i wilgociza zestawy materiałów, które uległy zmianie od czasu ostatniego zamówienia.

Uwaga dotycząca koloru

Fluorescencyjny hi-vis to jeden z kolorów, które trudniej utrzymać w jednolitym kolorze. Pigmenty fluorescencyjne są mniej stabilne niż konwencjonalne, zauważalnie przesuwają się pomiędzy partiami materiału i radykalnie zmieniają wygląd w różnym oświetleniu – na tym właśnie polega istota koloru, a także powód, dla którego klient, który aprobuje odcień w oświetleniu biurowym, może być nieprzyjemnie zaskoczony produkcją w świetle dziennym. Każda rolka w tym programie jest sprawdzana pod kątem zgodności z zatwierdzoną normą w naszym laboratorium przy kontrolowanym oświetleniustandardowa szafka na źródła światłaprzed cięciem, a następnie zgrzewane próbki są ponownie sprawdzane, ponieważ samo ciepło cyklu zgrzewania może spowodować przesunięcie pigmentu fluorescencyjnego na szwie.

Jak to wygląda od strony kupującego

Program taki jak ten opiera się na decyzjach podjętych na kilka miesięcy przed spawaniem pierwszego panelu: które połączenia są spawane, a które zszywane, jakie parametry spoiny zostały określone na kuponach i przy jakiej wytrzymałości na odrywanie, które partie sprzętu przeszły testy korozyjne, pod jakim źródłem światła kolor został zatwierdzony oraz czy 100% test szczelności jest zapisany w umowie jakościowej, czy tylko zakładany. Żadnej z tych decyzji nie widać na zdjęciu gotowej torby. Od nich wszystkich zależy, czy produkt będzie nadal wodoszczelny po trzecim roku.

Sealock od ponad dwudziestu lat buduje wodoodporny sprzęt spawany wysokiej częstotliwości, z zakładami w Dongguan w Chinach i Ho Chi Minh City w Wietnamie, obsługując marki outdoorowe, morskie, sporty motorowe i lifestylowe na całym świecie. W przypadku zapytań OEM i ODM lub w celu omówienia własnego programu, napisz doinfo@sealock.com.hk.
