Liczba decydująca o tym, czy spoina jest rzeczywiście spoiną

Czwarty z serii z laboratorium Sealock: tester rozciągania i odrywania — oraz prawdziwy raport z prawdziwymi liczbami, z wtorkowego poranka w czerwcu

DONGGUAN, Chiny – [Dzień miesiąca], 2026— Wszystko, co buduje ta firma, opiera się na jednym założeniu: że dwa kawałki powlekanej tkaniny, połączone ze sobą za pomocą zgrzewania o wysokiej częstotliwości, będą zachowywać się jak pojedynczy kawałek materiału przez cały okres użytkowania produktu. Każda sucha torba, każda lodówka, każda nadmuchiwana boja to twierdzenie powtarzane kilkaset razy wokół szwu.

To twierdzenie, którego nie można zweryfikować patrząc. Spoina doskonała i spoina brzeżna wyglądają identycznie z zewnątrz — różnica pojawia się dopiero po kilku miesiącach, gdy spoina brzeżna zaczyna się odklejać w rękach klienta. Dlatego właśnie istnieje maszyna opisana w tym artykule i dlatego ze wszystkich urządzeń w naszym laboratorium to ona w najbardziej bezpośredni sposób mierzy, czy nasz podstawowy proces działa.

Rozrywa spoinę i dokładnie mówi, jak bardzo musiało się to wysilić.

Co faktycznie mierzy siłę odrywania

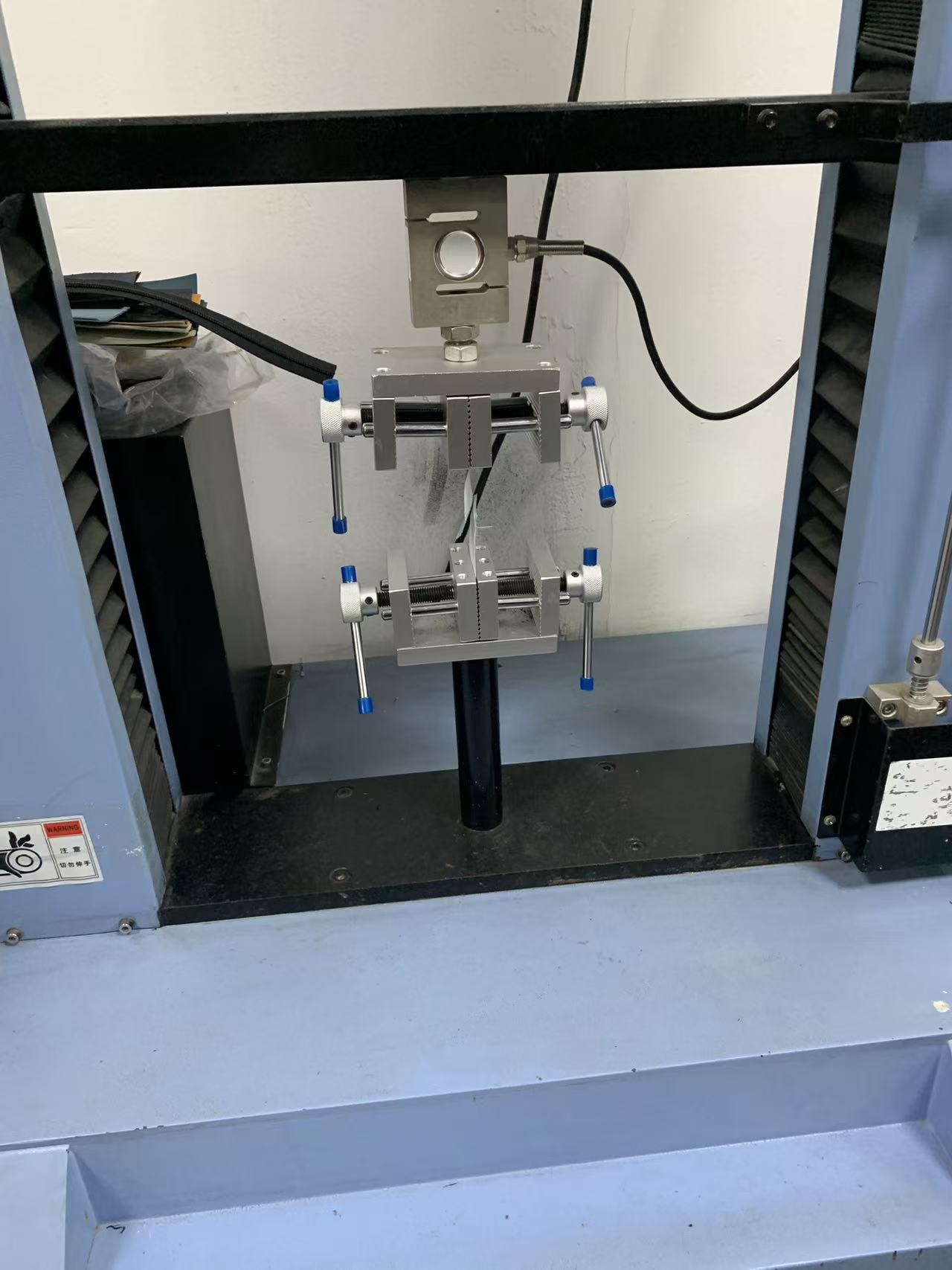

Weź spawaną lub laminowaną próbkę, chwyć dwie warstwy w przeciwne szczęki i rozsuń je z kontrolowaną prędkością. Ogniwo obciążnikowe rejestruje wymaganą siłę w sposób ciągły na całej długości separacji. Ta siła – wyrażona w kilogramach siły lub niutonach na milimetr szerokości – to wytrzymałość na odrywanie i jest to najbardziej uczciwa dostępna liczba określająca jakość wiązania.

Ma to dla nas znaczenie w dwóch różnych miejscach. Pierwszym z nich jest sama spoina: jak mocno spoina o wysokiej częstotliwości stopiła dwa panele. Spoina, która była lekko chłodna, wygląda dobrze i wcześnie się łuszczy; ten test pozwala to wykryć, zanim stanie się partią produkcyjną. Drugą kwestią jest konstrukcja materiału: tkaniny powlekane i laminowane same w sobie są zespołami klejonymi — powłoką lub folią przyklejoną do tkaniny podstawowej — i jeśli ta warstwa ulegnie rozwarstwieniu, tkanina ulegnie uszkodzeniu od wewnątrz, niezależnie od tego, jak dobrze ją zespawaliśmy. Obaj zostają tutaj poddani testowi i obaj muszą zdać egzamin.

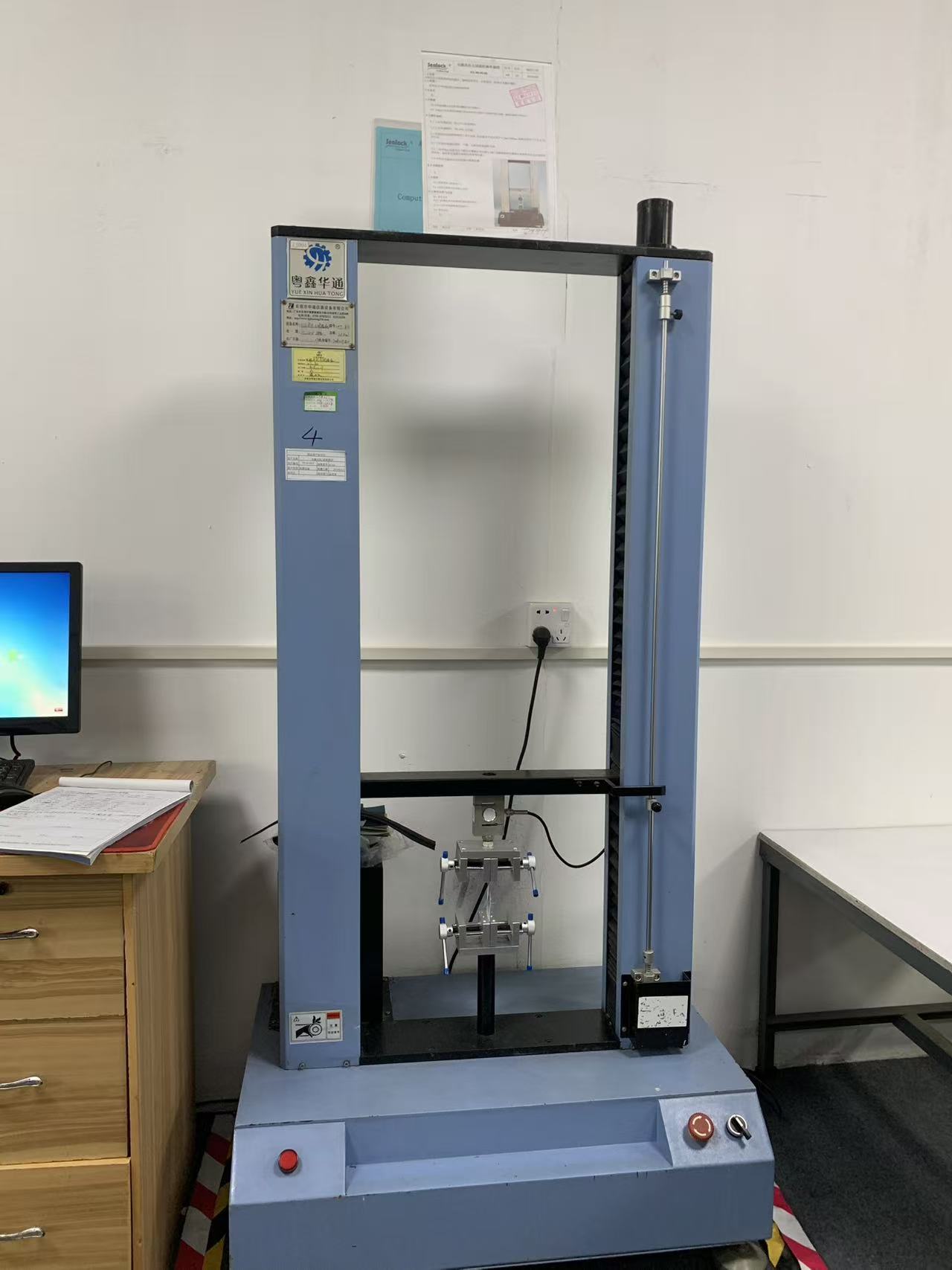

Ta sama maszyna wykonuje również próby rozciągania i rozrywania, dlatego jej mocowania zmieniają się w zależności od tego, co jest w nich zamocowane. Ale skórka to test, który najbardziej bezpośrednio mówi o tym, czym ta fabryka zarabia na życie.

Prawdziwy raport z 10:09 we wtorek rano

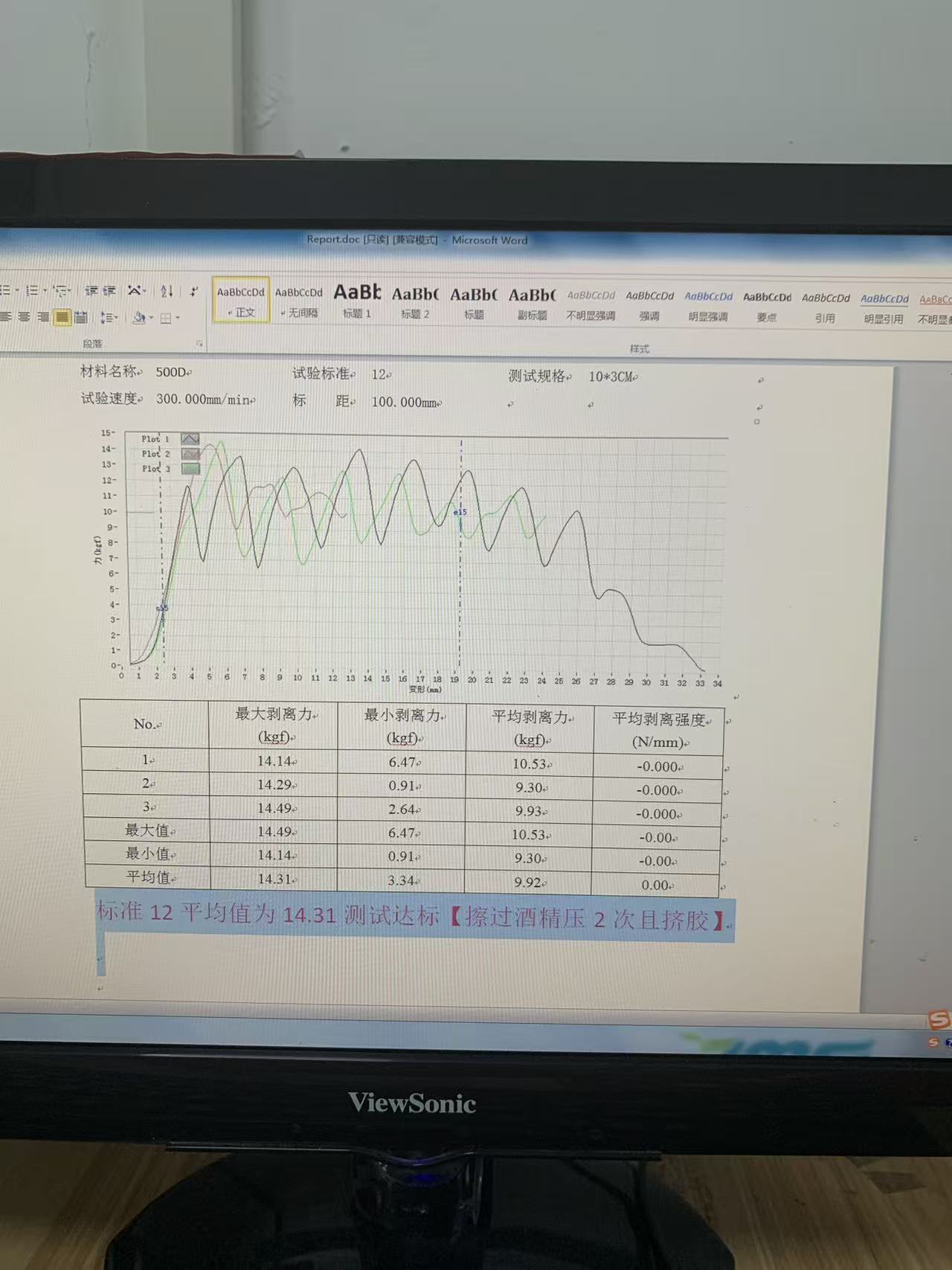

Zamiast opisywać to abstrakcyjnie, oto faktyczny przebieg badania z naszego laboratorium, datowany na 10 czerwca 2026 r. o godzinie 10:09, na materiale 500D na potrzeby programu klienta.

Parametry badania: wielkość próbki 10 × 3 cm, długość pomiarowa 100 mm, prędkość badania 300 mm/min. Przebadano trzy próbki – nie jedną, ponieważ wynik pojedynczego odrywania jest prawie bez znaczenia.

Wyniki w kilogramach siły:

• Próbka 1:maks. 14,14, min. 6,47, średnio 10,53
• Wzór 2:maks. 14,29, min. 0,91, średnia 9,30
• Wzór 3:maks. 14,49, min. 2,64, średnia 9,93
• We wszystkich trzech:najwyższy max 14,49, średnia z maksimów 14,31, średnia ze średnich 9,92

A następnie istotna linijka napisana przez operatora na dole raportu:wobec standardowej wartości 12, średnia wynosi 14,31 – zaliczenie testu.

Tego „standardu 12” nie wymyśla się od razu. Pochodzi z wewnętrznego, kontrolowanego standardu akceptacji, o którym wspominaliśmy na końcu ostatniego artykułu z tej serii: tabeli zawierającej minimalną dopuszczalną wartość odrywania dla każdego materiału, którego używamy rutynowo — 1680D TPU, dwustronny TPU 840D, jednostronny i dwustronny TPU 600D, PCV i laminaty powlekane, każdy z własnym numerem. Test daje wynik; standard decyduje, czy wynik jest dobry. Istotą jest posiadanie obu zapisów przed testem, a nie po nim.

Dlaczego krzywa jest postrzępiona i dlaczego to jest interesująca część

Spójrz na krzywe siły w tym raporcie, a nie zobaczysz gładkiej linii. Zobaczysz ząb piły – siła wzrośnie do około 14, spadnie z powrotem do 7, ponownie wspina się w kółko wzdłuż okazu, aż w końcu osłabnie na końcu.

Ten kształt nie jest hałasem ani usterką maszyny. Tak naprawdę wygląda peeling. Wiązanie nie uwalnia się równomiernie; wyzwala serię małych, postępujących awarii, z których każda wymaga siły do ​​zainicjowania, a następnie na krótko łagodzi w miarę rozprzestrzeniania się. Piki są tam, gdzie wiązanie stawiało opór; koryta są miejscem, w którym część zostaje puszczona.

Właśnie dlatego w raporcie rejestrowane są wartości maksymalne, minimalne i średnie dla każdej próbki. Wartość maksymalna informuje o najlepszym przypadku obligacji. Średnia informuje o typowym zachowaniu całej skórki. A minimum — zwróć uwagę na próbkę 2, w której siła spadła do 0,91 kgf — wskazuje najgorsze miejsce w tej próbce, czyli liczbę, na której pesymista powinien najbardziej zwracać uwagę, ponieważ wiązanie zawodzi tam, gdzie jest najsłabsze, a nie tam, gdzie jest najsilniejsze.

Trzy okazy, trzy zestawy tych figurek i standard do ich porównania. To wynik. Jedna liczba z jednego okazu to anegdota.

Nawias na końcu raportu

Warto przytoczyć pewien szczegół w tym raporcie, ponieważ mówi on coś o sposobie myślenia tego laboratorium. Po decyzji pozytywnej operator zapisał w nawiasie preparat preparatu: przetarty alkoholem, dwukrotnie dociśnięty, z wyciśnięciem kleju.

Innymi słowy, wynik nie jest rejestrowany jako właściwość samego materiału. Jest zarejestrowany jako własnośćten materiał, połączony w ten sposób. Wytrzymałość na odrywanie jest zawsze funkcją procesu — czystości powierzchni, ciśnienia, czasu przebywania, ilości nałożonego kleju — i liczby, która nie mówi, w jakim procesie nie można jej odtworzyć ani z czym polemizować. Zapisanie preparatu obok wyniku powoduje, że pomiar staje się dowodem.

Nieestetyczne warunki, które sprawiają, że numer jest ważny

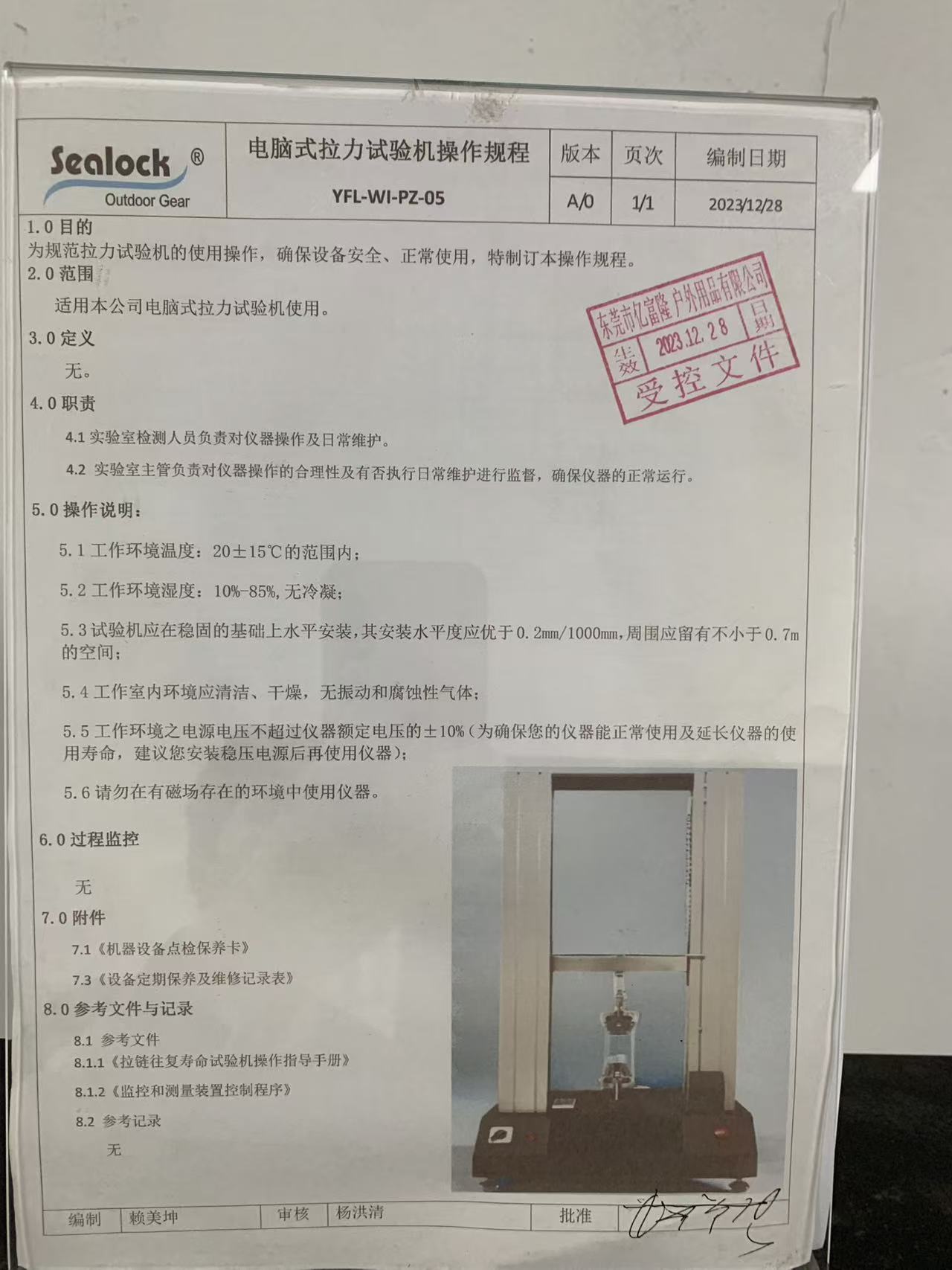

Instrument ten działa w oparciu o kontrolowaną procedurę YFL-WI-PZ-05, wersja A/0 i w przeciwieństwie do innych procedur z tej serii, większość z nich w ogóle nie dotyczy przycisków. Chodzi o pokój:

• Temperatura otoczenia 20 ± 15 °C, wilgotność 10–85% bez kondensacji. Polimery są wrażliwe na temperaturę; ta sama spoina testowana na zimno i testowana na gorąco nie da tego samego numeru.
• Zainstalowany poziomo na stabilnym fundamencie, o wypoziomowaniu lepszym niż 0,2 mm na 1000 mm i co najmniej 0,7 m prześwitu wokół maszyny.
• Czyste, suche pomieszczenie wolne od wibracji i gazów korozyjnych.
• Napięcie zasilania w zakresie ±10% wartości znamionowej, zalecany stabilizator napięcia.
• Nie należy używać w pobliżu pól magnetycznych.

Nic z tego nie jest efektowne i wszystko jest nośne. Rama rozciągana, która nie jest pozioma, powoduje obciążenie pozaosiowe. Ogniwo obciążnikowe zasilane niestabilnymi dryfami mocy. Wibracje dodają szumu do odczytywanego sygnału z dokładnością do dwóch miejsc po przecinku. Powodem, dla którego te klauzule znajdują się w kontrolowanym dokumencie, a nie w czyjejś głowie, jest to, że są niewidoczne: nic w złym odczytaniu nie wygląda źle.

Zarejestrowane, skalibrowane i identyfikowalne

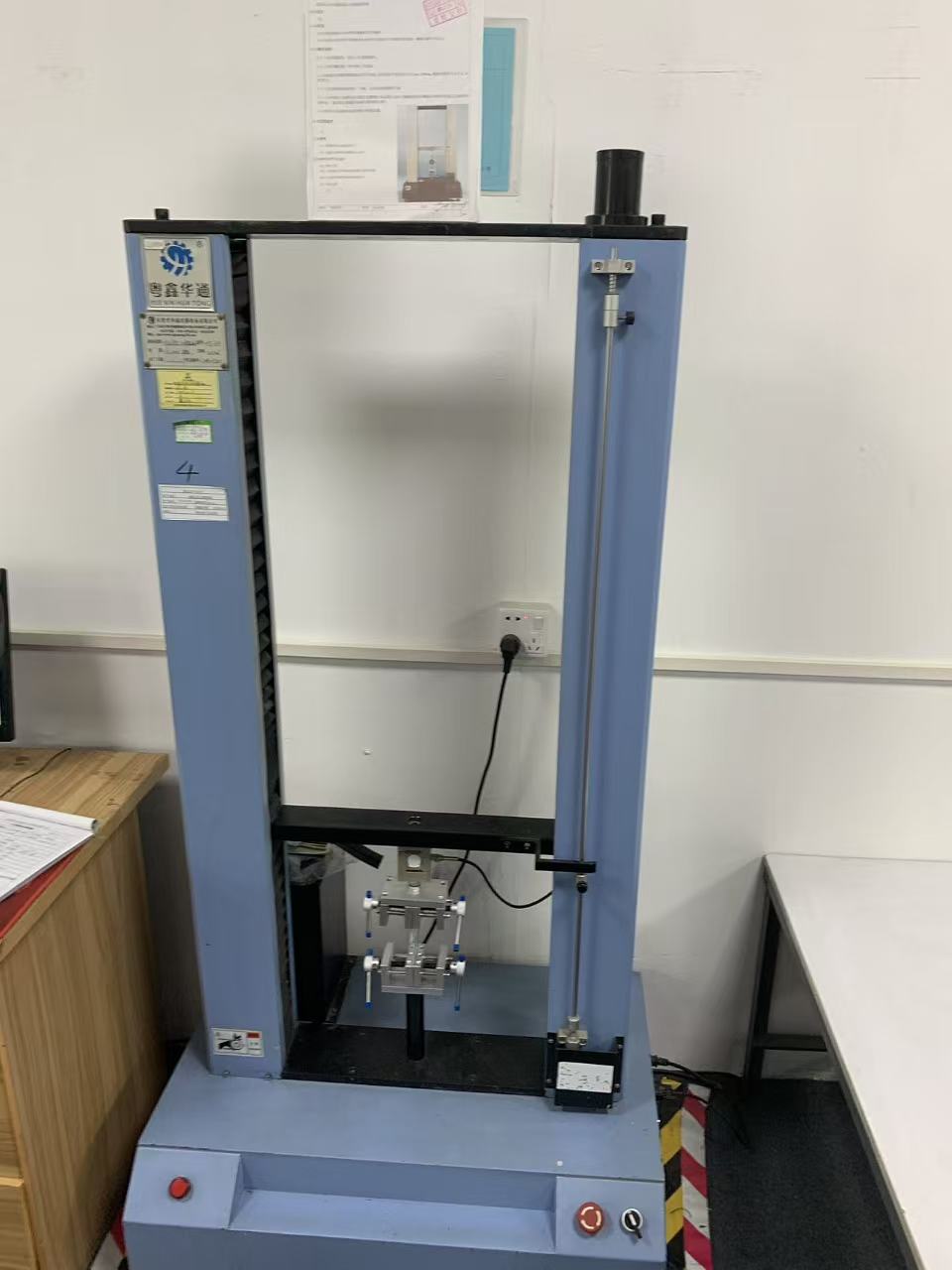

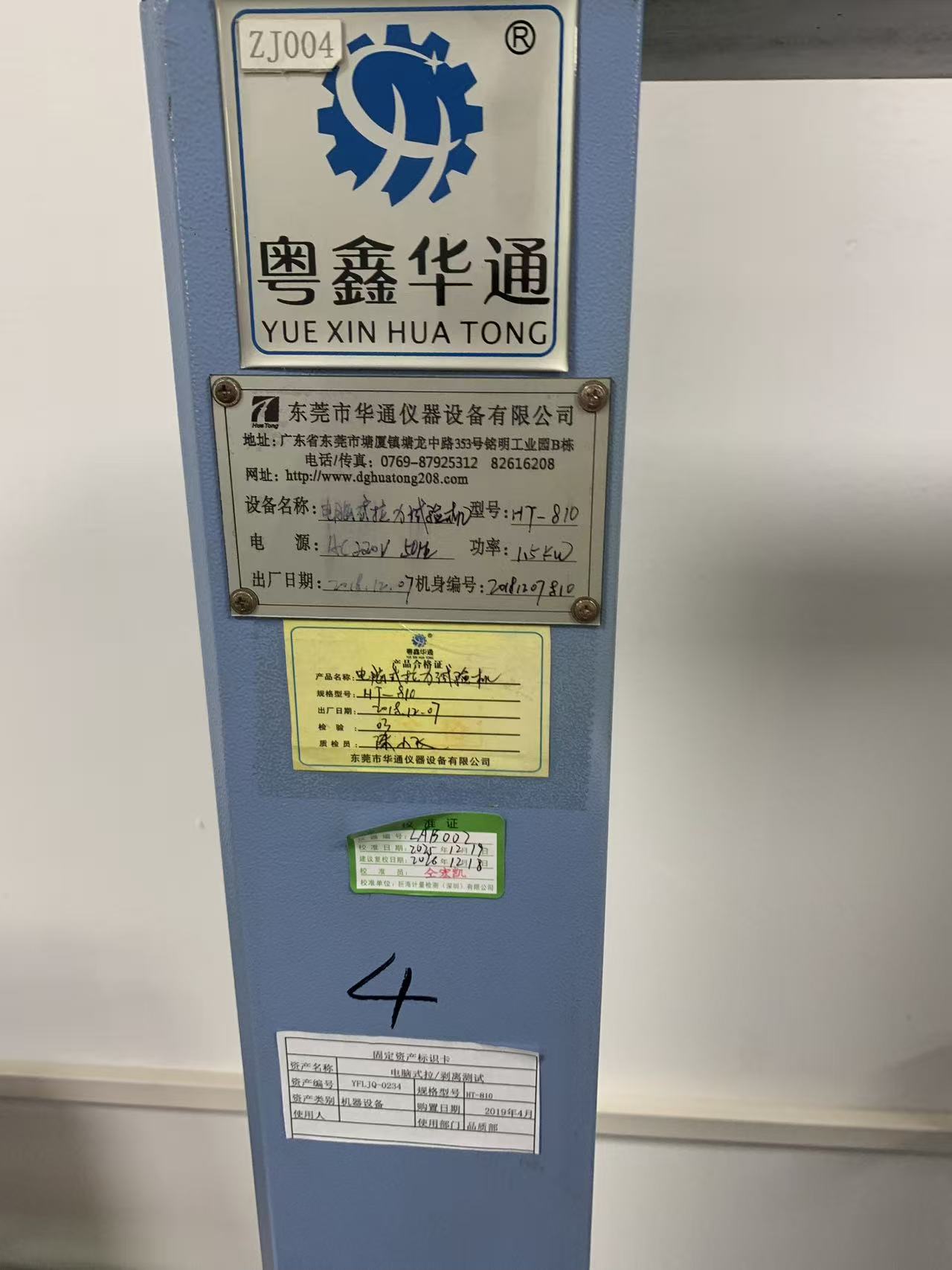

Kolumna tej maszyny nosi całą swoją historię na etykietach. Tabliczka znamionowa producenta: model HT-810, AC 220 V / 50 Hz, 1,5 kW, wyprodukowany 7 grudnia 2018 r. wraz z numerem seryjnym. Obok certyfikat kontroli producenta. Karta zasobu rejestrująca go jako aktywo firmy YFLJQ-0234, zakupiona w kwietniu 2019 r. i przydzielona do działu jakości. Identyfikator maszyny — ZJ004 — i numer instrumentu laboratoryjnego LAB-002. Oraz etykieta kalibracyjna: kalibracja 19 grudnia 2025 r., ponowna kalibracja planowana na 18 grudnia 2026 r.

W przypadku wyniku odrywania ma to większe znaczenie niż w przypadku niemal każdego innego testu w laboratorium, ponieważ siła odrywania to liczba, na podstawie której klient będzie się kierować. Dotyczy to decyzji o zatwierdzeniu materiałów, negocjacji z dostawcami i tego, czy partia produkcyjna zostanie wysłana. „14,31 kgf” ma masę tylko wtedy, gdy czujnik tensometryczny, który ją wyprodukował, został zweryfikowany w oparciu o referencje przez osobę spoza budynku, zgodnie z harmonogramem i posiadającą certyfikat. W przeciwnym razie jest to liczba, którą maszyna chciała pokazać tego dnia.

Co właściwie z tym robimy

Na co dzień ta maszyna odpowiada na pytania, które w innym przypadku zostałyby rozstrzygnięte na drodze argumentacji:

• Zatwierdzenie materiału.Fabryka oferuje nową tkaninę powlekaną lub tańszy odpowiednik. Czy jego laminowanie spełnia nasze standardy dla tej konstrukcji, czy też rozwarstwia się poniżej linii?
• Walidacja procesu.Czy po zmianie parametrów spawania, oprzyrządowania lub metody klejenia złącze nadal odkleja się powyżej wartości akceptowalnej? W ten sposób zmiana procesu jest zatwierdzana, a nie oczekiwana.
• Kontrole partii przychodzących.Nadchodzi dostawa znanego materiału. Czy jest zgodny z zatwierdzonym standardem, czy też coś po cichu zmieniło się na początku?
• Specyfikacje klienta.Kiedy marka wprowadza własne wymagania dotyczące skórki, testujemy ich liczbę i raportujemy.
• Dochodzenie w sprawie awarii.Kiedy coś pójdzie nie tak, dowiesz się, czy wiązanie było słabe, czy też projekt wymagał od niego zbyt wiele.

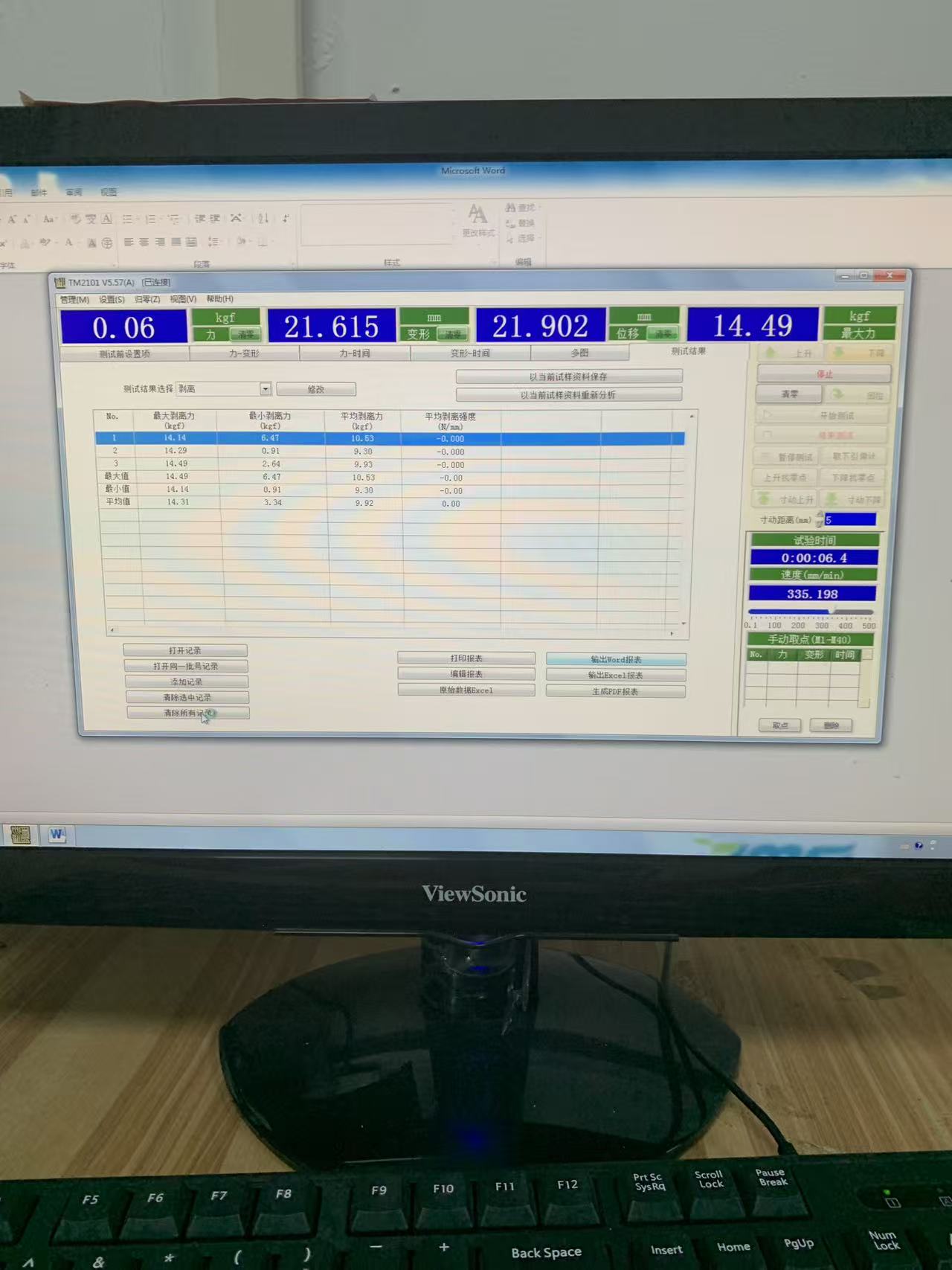

Raporty są eksportowane do formatu Word, Excel lub PDF bezpośrednio z oprogramowania — co oznacza, że ​​gdy klient pyta o dane leżące u podstaw roszczenia, odpowiedzią jest plik, a nie zapewnienie.

Następne w tej serii: standardowe pudełko do dopasowywania kolorów źródła światła i zaskakująco trudne pytanie, czy dwie rzeczy mają ten sam kolor.
