3000 pociągnięć pod obciążeniem: jak testujemy część torby, która jako pierwsza zawodzi

Trzecia z serii z laboratorium Sealock: tester trwałości zamka błyskawicznego i dlaczego wpinanie zamka błyskawicznego bez naprężenia prawie nic nie mówi

DONGGUAN, Chiny – [Dzień miesiąca], 2026— Zapytaj dowolną fabrykę toreb, skąd pochodzą roszczenia gwarancyjne, a otrzymasz tę samą odpowiedź, dostarczoną z westchnieniem. Nie tkanina. Nie szwy. Zamek błyskawiczny.

Ma to sens, gdy pomyślisz o tym, czym jest zamek błyskawiczny: jedyna część torby z dziesiątkami ruchomych elementów, obsługiwana kilka razy dziennie, każdego dnia, zwykle jedną niecierpliwą ręką, często gdy torba jest wypchana ponad rozsądek. Wszystko inne w torbie leży nieruchomo. Zamek błyskawiczny zarabia na życie.

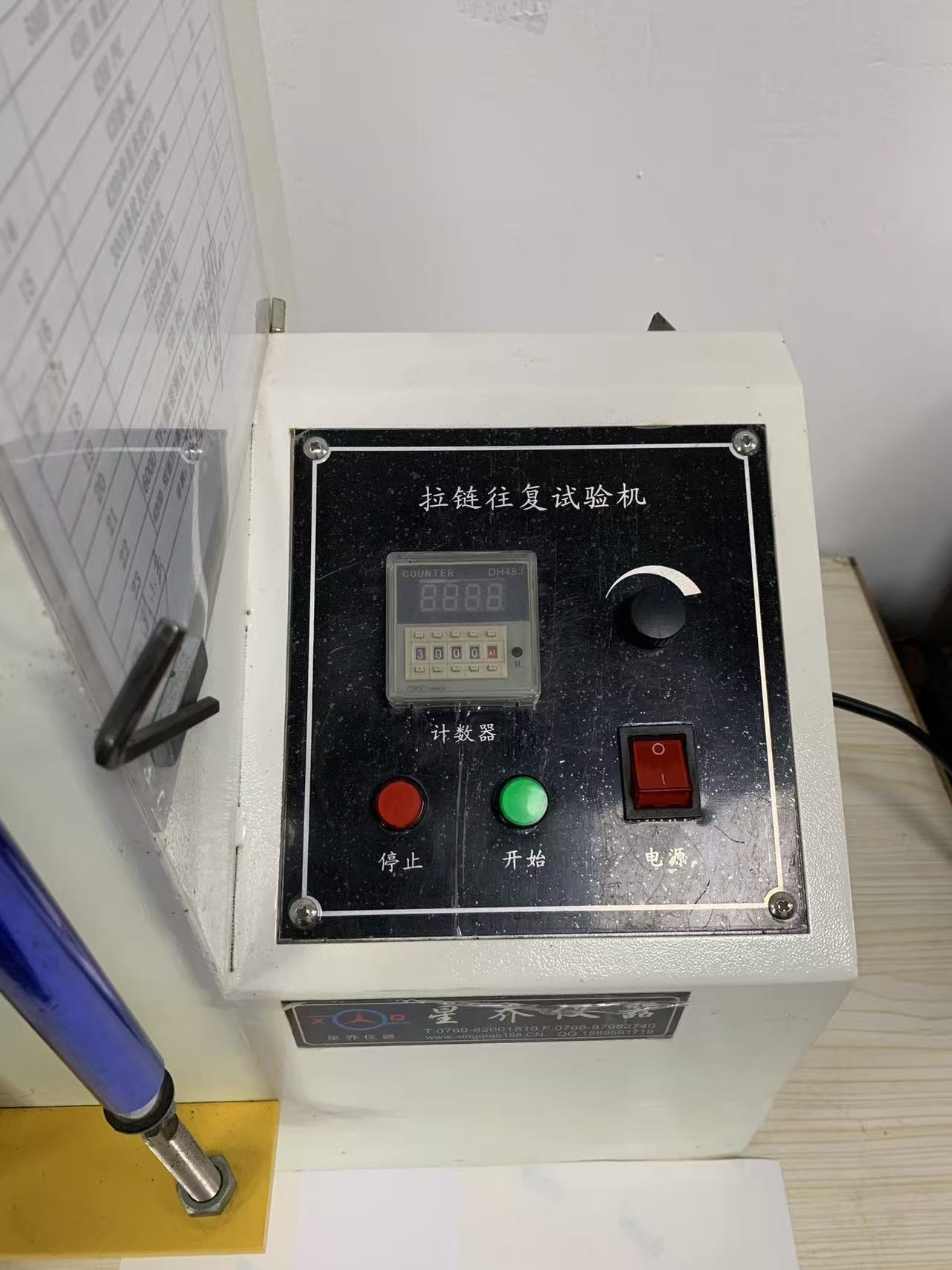

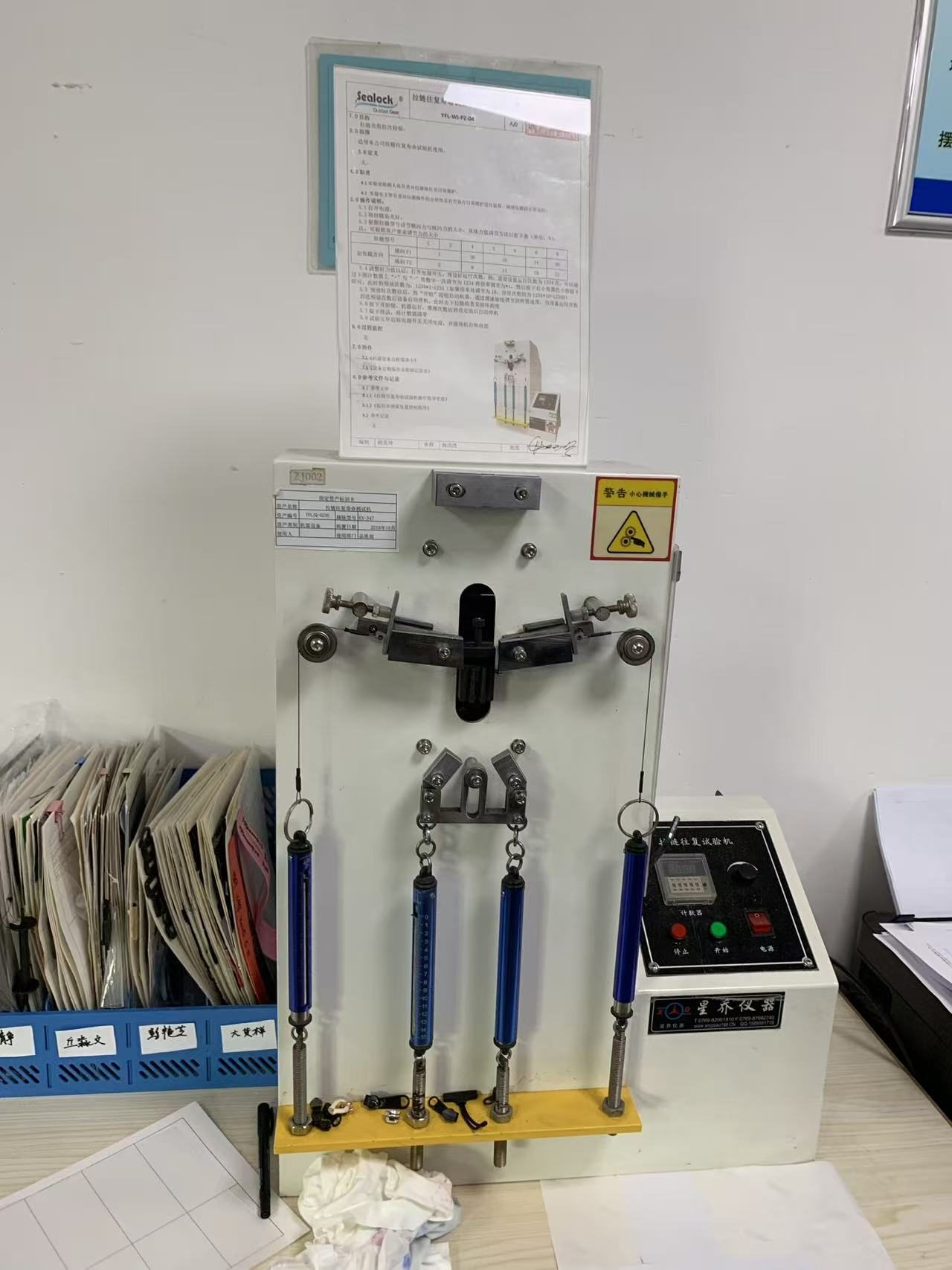

W naszym laboratorium jest maszyna, której jedynym zadaniem jest otwieranie i zamykanie zamków błyskawicznych, aż coś ustąpi. Na zdjęciu jego licznik jest ustawiony na 3000 cykli. Uruchomi wszystkie z nich pod zmierzonym obciążeniem, a następnie zatrzyma się sam.

Błąd popełniany przez większość „testów” zamków błyskawicznych

Oto rzecz, która odróżnia prawdziwy test zamka błyskawicznego od demonstracji:obciążenie.

Łatwo jest zbudować zestaw, który przesuwa ściągacz w tę i z powrotem po zamku błyskawicznym leżącym płasko i rozluźnionym. Uruchom to 5000 razy, sfilmuj i umieść w broszurze. Problem w tym, że żaden zamek błyskawiczny na świecie nie żyje w ten sposób. Prawdziwy zamek błyskawiczny jest naprężony za każdym razem, gdy jest używany — ponieważ torba jest pełna. Zawartość wypycha się na zewnątrz, łańcuszek jest rozsuwany na boki podczas przeciągania po nim suwaka, a im mocniej torba jest zapakowana, tym gorzej dzieje się w obu przypadkach.

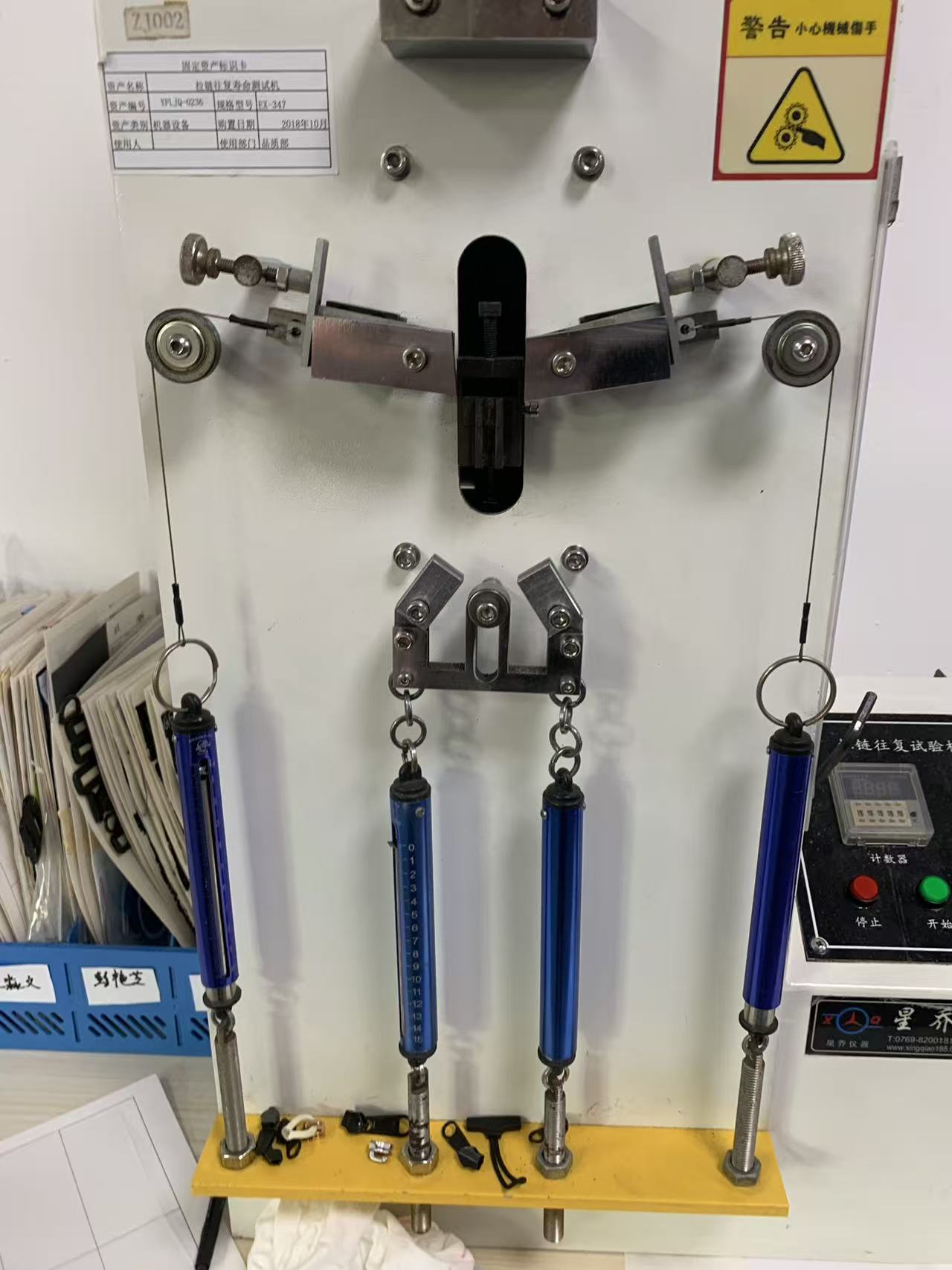

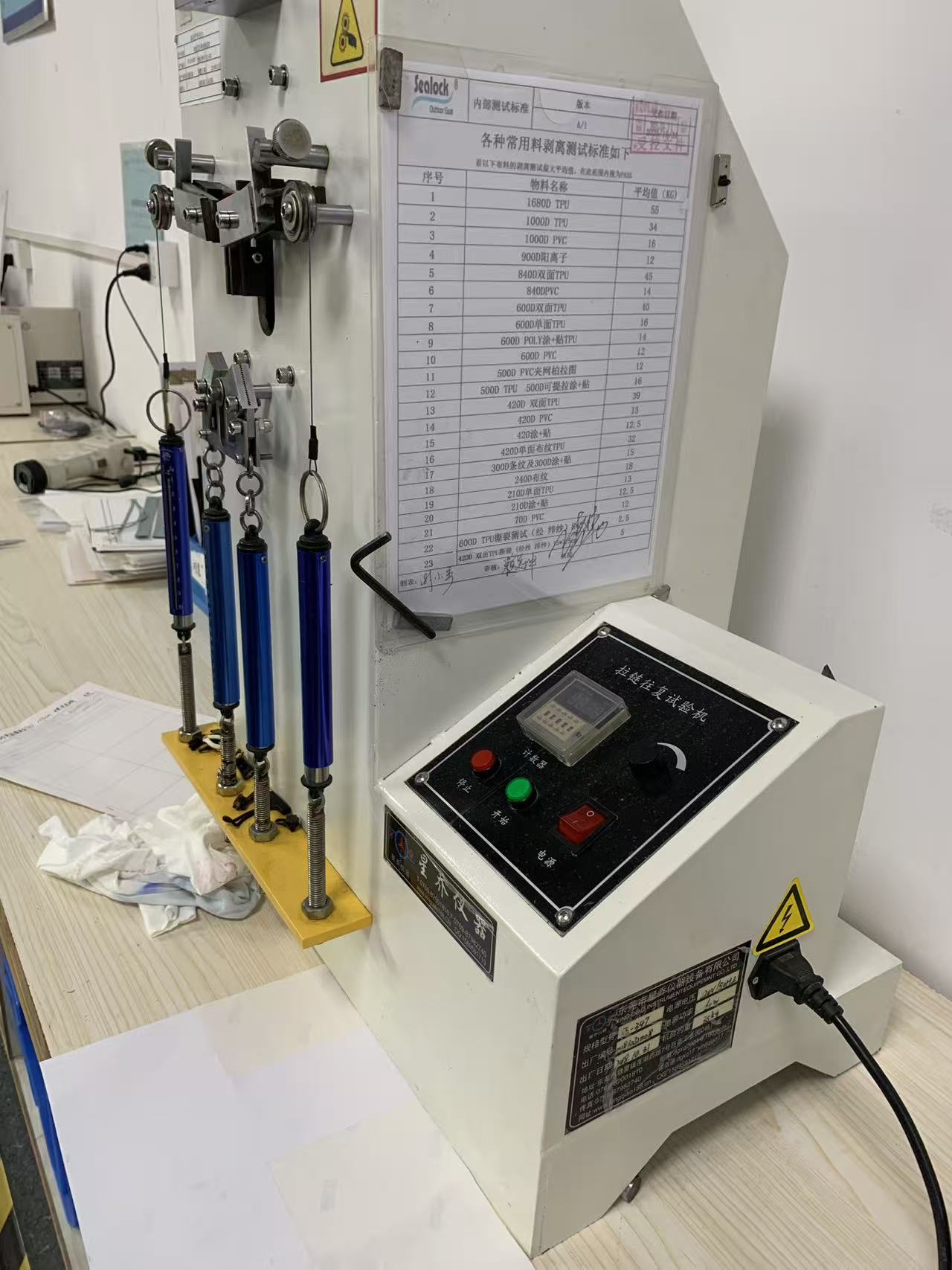

Dlatego właśnie ta maszyna zawiesza ciężar na próbce w dwóch kierunkach jednocześnie. Siła boczna (F1) rozdziela dwie połówki łańcuszka, symulując wypchaną torbę próbującą rozerwać własny zamek błyskawiczny. Siła wzdłużna (F2) działa wzdłuż linii przesuwu, obciążając suwak podczas jego ciągnięcia. Stosowane są cztery skalibrowane mierniki sprężynowe, które wyświetlają te siły. Dopiero wtedy maszyna rozpoczyna pracę cykliczną.

Różnica nie jest akademicka. Zamek błyskawiczny uruchomiony bez obciążenia będzie działał szczęśliwie przez dziesiątki tysięcy cykli i nic ci nie powie. Ten sam zamek błyskawiczny, który zostanie uruchomiony pod bocznym obciążeniem, pokaże dokładnie, jak zawiedzie w terenie: zęby, które zaczynają się rozdzielać za suwakiem, suwak, który rozszerza się i przestaje blokować łańcuch, uchwyt, który męczy się przy mocowaniu, taśma odrywa się od miejsca zakotwiczenia.

Ładunków nie można zgadnąć — są one przedstawiane według rozmiaru zamka błyskawicznego

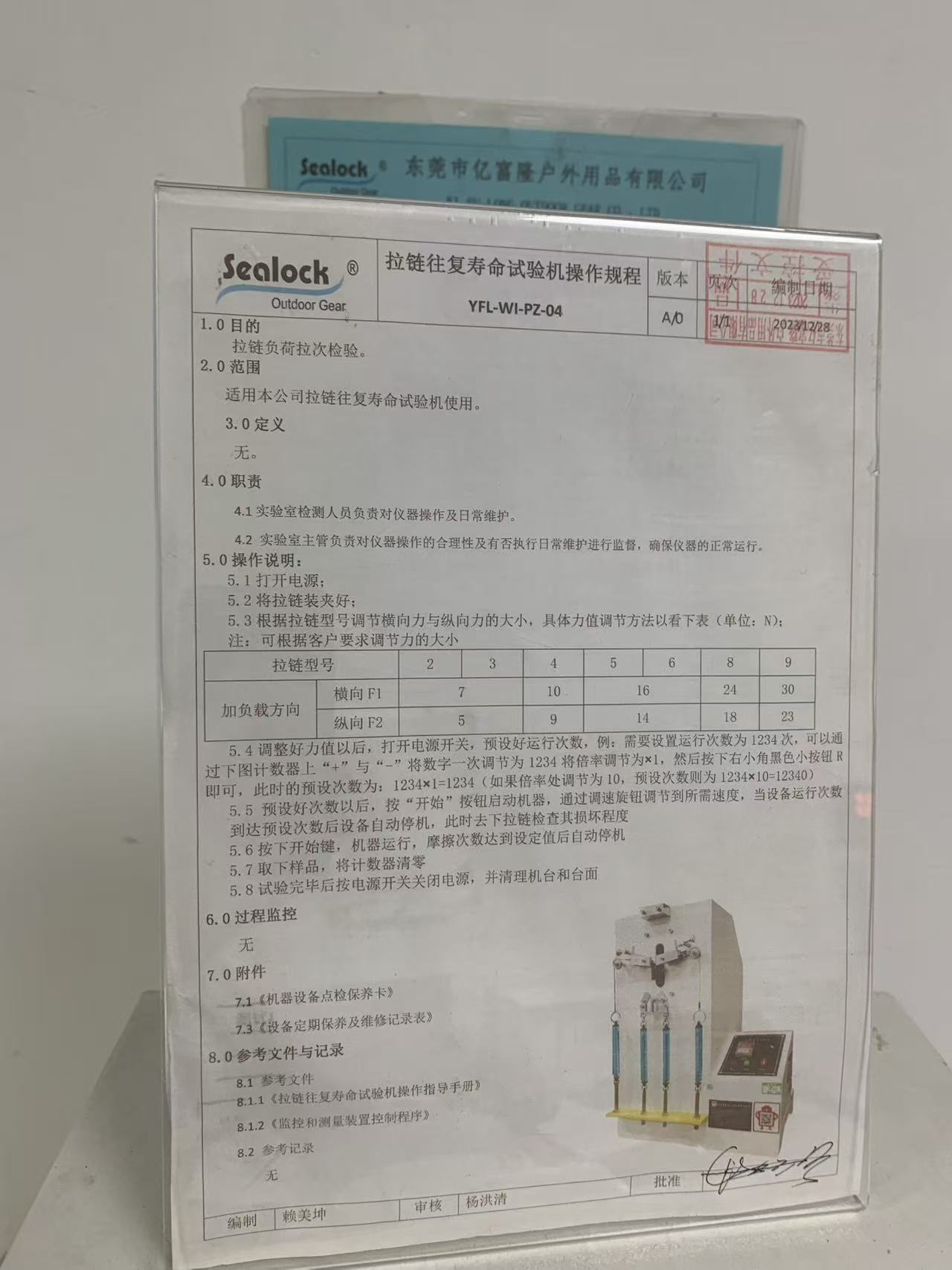

Maszyna przechodzi do kontrolowanej procedury YFL-WI-PZ-04, wersja A/0, a sercem tego dokumentu jest mały stolik. Ustawia siłę poprzeczną (F1) i siłę wzdłużną (F2) w niutonach dla każdego rozstawu zamków błyskawicznych — ponieważ zamek nr 3 w kieszeni na dokumenty i zamek nr 9 w wytrzymałej torbie nie mają sensu testować przy tym samym obciążeniu:

• Rozmiar 2–3:F1 7 N, F2 5 N
• Rozmiar 4:F1 10 N, F2 9 N
• Rozmiar 5–6:F1 16 N, F2 14 N
• Rozmiar 8:F1 24 N, F2 18 N
• Rozmiar 9:F1 30 N, F2 23 N

Warto zwrócić uwagę na dwie rzeczy dotyczące tego stołu. Po pierwsze, obciążenie jest skalowane wraz z zamkiem błyskawicznym, więc test jest proporcjonalny, a nie uniwersalny — oczekuje się, że cięższy łańcuch wytrzyma więcej i jako taki jest testowany. Po drugie, procedura zawiera wyraźną uwagę:Wartości sił można dostosować do wymagań klienta.Jeśli specyfikacja danej marki wymaga innego obciążenia lub cięższego, ponieważ ich końcowe przeznaczenie jest brutalne, maszyna jest ustawiona na ich numer, a nie na nasz. Standardem domu powinna być podłoga, a nie sufit.

Jak właściwie przebiega bieg

Procedura jest na tyle krótka, że ​​można ją przeczytać w ciągu minuty, co świadczy o tym, że test jest raczej przeprowadzany niż podziwiany:

• Włącz zasilanie i zaciśnij zamek błyskawiczny w uchwycie.
• Ustaw siły poprzeczne i wzdłużne zgodnie z tabelą dla tego rozmiaru zamka błyskawicznego lub według specyfikacji klienta.
• Ustaw liczbę cykli na liczniku, używając jego mnożnika: 1234 przy × 1 to 1234 cykle; to samo ustawienie przy × 10 wynosi 12 340. Jest to drobny szczegół mechaniczny, który zrujnował więcej niż jeden test w więcej niż jednej fabryce i dlatego właśnie jest to zapisane w dokumencie, a nie pozostawione w pamięci.
• Naciśnij start i ustaw prędkość na pokrętle. Maszyna wykonuje cykl i zatrzymuje się automatycznie po osiągnięciu ustawionej liczby.
• Usuń zamek i sprawdź uszkodzenia — to jest rzeczywisty skutek, a nie fakt, że przetrwał.
• Wyzeruj licznik, wyłącz zasilanie, wyczyść maszynę i stół.

Ta ostatnia linijka wygląda jak sprzątanie. To nie tylko kwestia utrzymania porządku: niezerowany licznik sprawia, że ​​test obejmujący 3000 cykli kolejnej osoby po cichu staje się testem obejmującym 300 cykli.

Dlaczego ma to większe znaczenie w przypadku sprzętu wodoodpornego niż bagażu

Standardowy nylonowy zamek błyskawiczny jest wybaczający. Wodoodporne i szczelne zamki, które zgrzewamy w suchych torbach i lodówkach, takie nie są, a przyczyny mają charakter konstrukcyjny.

Z założenia są sztywniejsze — ciasne, powlekane zęby, które zapobiegają przedostawaniu się wody i zimnego powietrza, powodują, że ciężko je ciągnąć. Ten opór oznacza, że ​​każdy cykl przenosi większą siłę na suwak, taśmę i zatrzask, niż kiedykolwiek zrobiłby to miękki zamek spiralny. Mają także na taśmie powłokę polimerową, a po wystarczającej liczbie cykli powłoki mogą pękać w miejscu zagięcia lub w miejscu naprężenia — a pęknięcie powłoki wodoodpornego zamka błyskawicznego nie jest problemem kosmetycznym, lecz wyciekiem. Wreszcie, w naszych produktach taśma zamka błyskawicznego jest zwykle przyspawana bezpośrednio do korpusu, więc połączenie pomiędzy ruchomym elementem a uszczelnioną konstrukcją samo w sobie jest miejscem, które musi przetrwać zmęczenie.

Wszystko to oznacza, że ​​uczciwa wersja twierdzenia o wodoodpornym zamku błyskawicznym nie brzmi: „uszczelnia”. To „nadal uszczelnia po sezonie otwierania mokrą ręką”. Jedynym sposobem, aby się o tym przekonać przed wysyłką, jest uruchomienie go pod obciążeniem i sprawdzenie.

Czego szukamy, gdy się zatrzyma

Liczba cykli to konfiguracja; wynikiem jest późniejsza kontrola. Na gotowym egzemplarzu sprawdzamy, czy łańcuch nadal całkowicie się zamyka i blokuje za suwakiem, czy suwak się rozszerzył lub zaczął przeskakiwać, czy zęby nie uległy odkształceniu lub oderwaniu od taśmy, czy zaczep i jego mocowanie są nienaruszone oraz – w przypadku łańcuchów powlekanych wodoodpornych – czy powłoka nie wykazuje pęknięć lub zużycia wzdłuż linii zagięcia, w miejscu przejścia suwaka.

Porażka w tym przypadku nie oznacza automatycznie odrzuconego zamka błyskawicznego. Często jest to rozmowa na temat specyfikacji: grubszy miernik w przypadku torby, która będzie przepełniona, inny suwak lub rodzaj zamka, wzmocnienie na końcu, w którym koncentruje się ładunek, lub zmiana projektu, która sprawi, że zamek błyskawiczny nie będzie częścią torby, która w pierwszej kolejności przenosi ładunek. To, czego nigdy nie powinno być, jest odkryciem dokonanym przez klienta.

Zarejestrowany, skalibrowany i wytaczany celowo

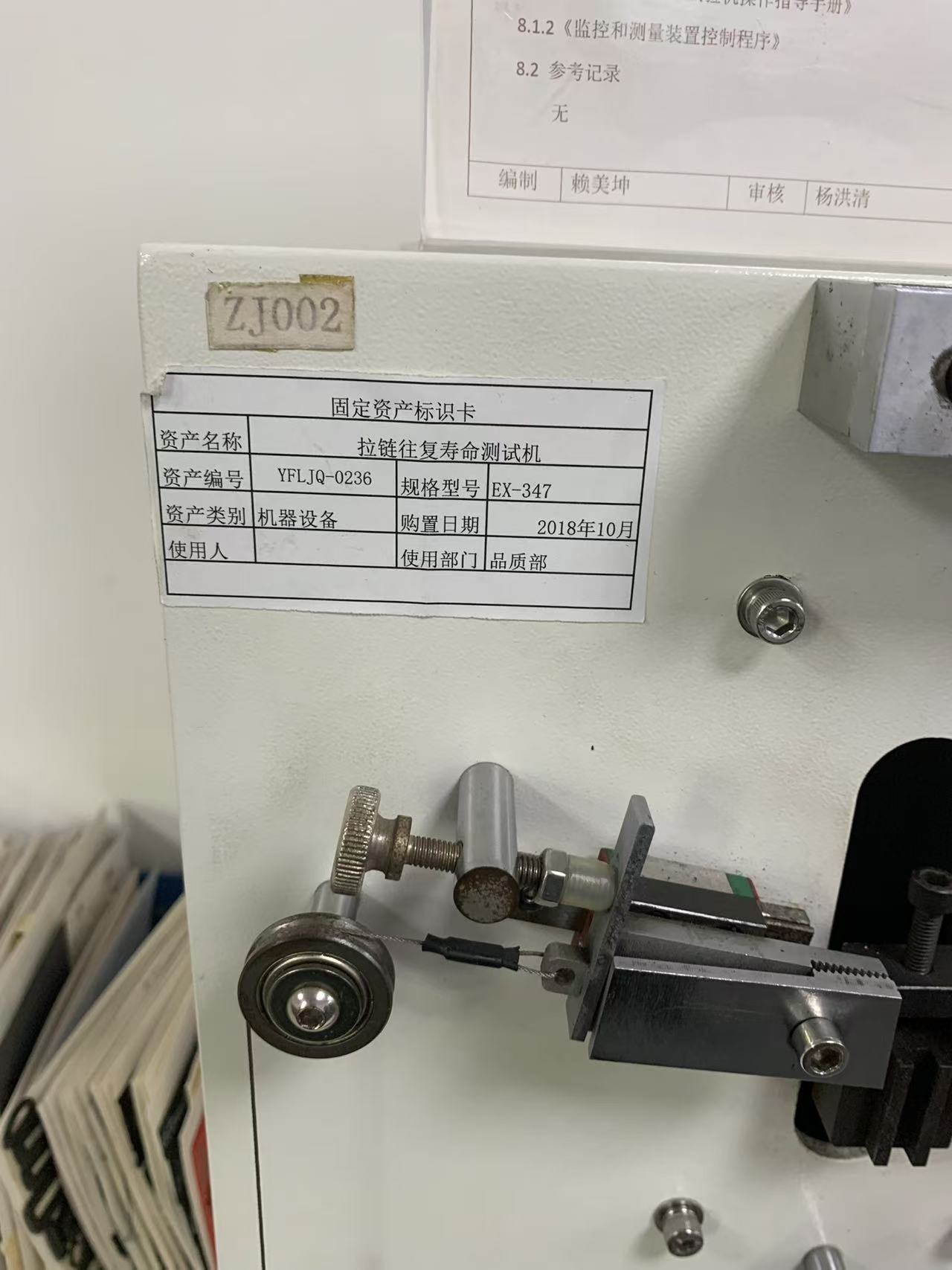

Podobnie jak inne instrumenty z tej serii, także i ten nosi na sobie dokumentację: kartę zasobu identyfikującą go jako aktywo firmy YFLJQ-0236, model EX-347, zakupiony w październiku 2018 r. i przypisany do działu jakości oraz identyfikator maszyny – ZJ002 – wytłoczony szablonem na panelu. Obok znajduje się etykieta kalibracyjna, skalibrowana w grudniu 2025 r., a ponowna kalibracja planowana jest na grudzień 2026 r.

Ta kombinacja – imię i nazwisko właściciela, udokumentowana procedura, tabela obciążeń z liczbami rzeczywistymi i zewnętrzna kalibracja w zaplanowanym cyklu – sprawia, że ​​zdanie w rodzaju „ten zamek błyskawiczny przeszedł 3000 cykli pod obciążeniem bocznym 16 N” ma znaczenie dla inżyniera klienta. Bez tego to samo zdanie jest po prostu ładną, okrągłą liczbą.

Jeszcze jeden arkusz na ścianie

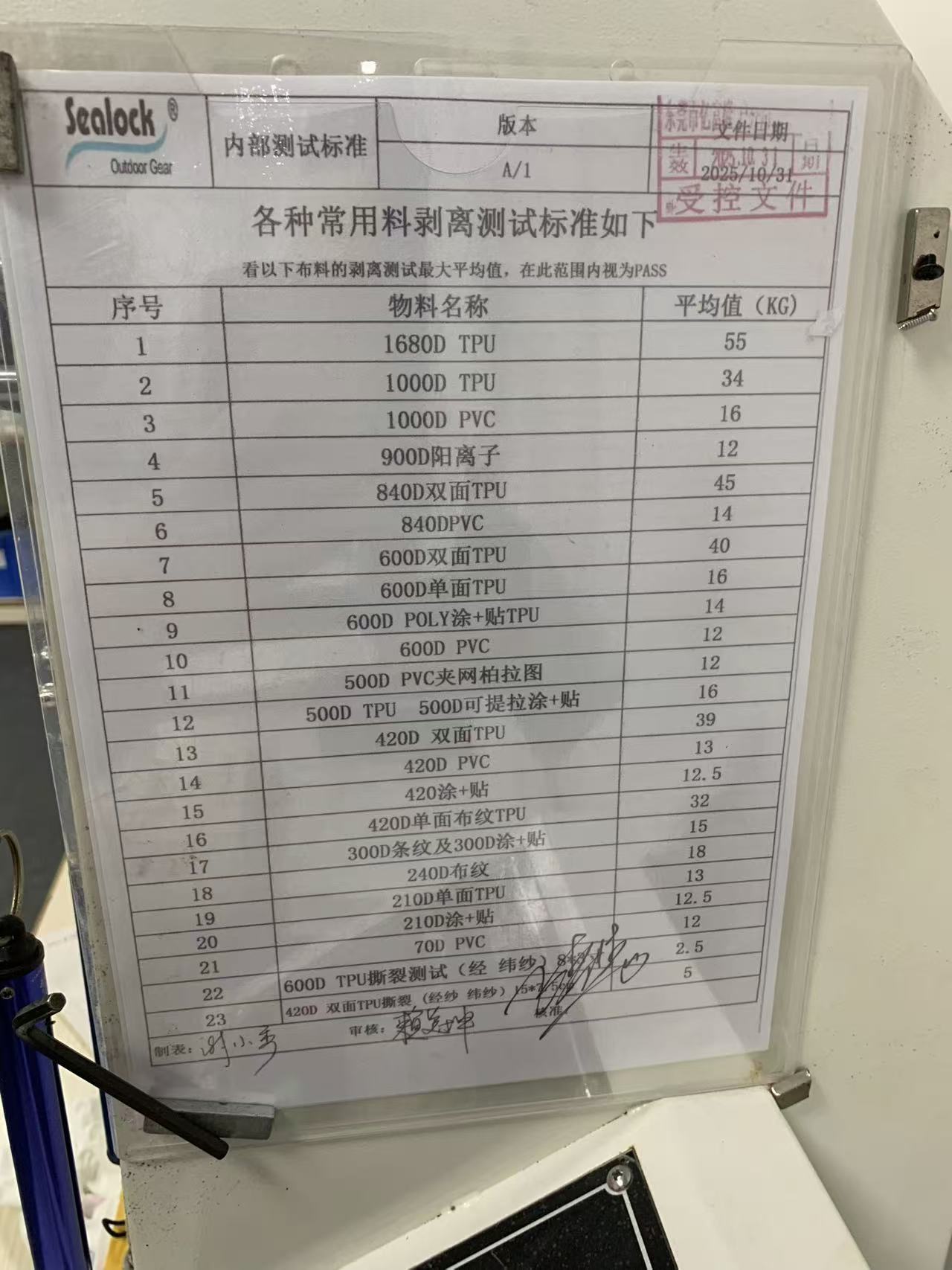

Jeśli spojrzysz obok tej maszyny na zdjęciach, obok niej zamontowany jest inny kontrolowany dokument: wewnętrzna norma testowa zawierająca wartości akceptacji w kilogramach wytrzymałości na odrywanie i wiązanie dla ponad dwudziestu materiałów, których rutynowo używamy — TPU 1680D, dwustronny TPU 840D, jednostronny i dwustronny TPU 600D, PCV i laminaty powlekane, każdy z własnym progiem przejścia, a także kryteria wytrzymałości na rozdarcie na dole. Należy on do innego instrumentu i jest tematem kolejnego artykułu z tej serii.

Ale warto to tutaj zaznaczyć, ponieważ odpowiada ono na pytanie, które ludzie rzadko zadają fabryce:jaka liczba liczy się jako przepustka?Testowanie to tylko połowa kontroli jakości. Spisanie, kontrolowanych poprawek kryteriów akceptacji – tak, aby wynik był porównywany z czymś uzgodnionym wcześniej, a nie z tym, na co liczyła osoba trzymająca okaz – to druga połowa.

O Sealocku

Firma Sealock (Dongguan Yifulong Outdoor Products Co., Ltd.), założona w 2003 roku, jest producentem wodoodpornych toreb zgrzewanych przy użyciu wysokiej częstotliwości, toreb termoizolacyjnych z miękkimi ściankami i nadmuchiwanego sprzętu wodnego, z bazami produkcyjnymi w Dongguan w Chinach i Ho Chi Minh w Wietnamie. Firma posiada własne laboratorium badawcze z zarejestrowanymi, kalibrowanymi zewnętrznie przyrządami, kontrolowanymi procedurami operacyjnymi i udokumentowanymi wewnętrznymi standardami akceptacji, wspierającymi zatwierdzanie materiałów, rozwój produktów i kontrolę jakości produkcji dla programów OEM i ODM na całym świecie. Jej systemy i certyfikaty obejmują ISO 9001, BSCI, SMETA i GRS.

Kontakt biznesowy: info@sealock.com.hk
