1. Co to jest spawanie RF?

Spawanie RF — zwane także spawaniem wysokiej częstotliwości (HF) lub spawaniem dielektrycznym — to proces produkcyjny, który łączy materiały termoplastyczne za pomocą energii elektromagnetycznej, a nie zewnętrznego ciepła, klejów lub mocowania mechanicznego. Te dwa terminy są wymienne w praktyce przemysłowej; podstawowa fizyka jest identyczna.

Cechą wyróżniającą spawanie RF jest miejsce, w którym powstaje ciepło. W konwencjonalnym zgrzewaniu energia cieplna jest doprowadzana do powierzchni materiału i odprowadzana do wewnątrz. Podczas spawania RF pole elektromagnetyczne wnika w materiał i generuje ciepło od wewnątrz, na poziomie molekularnym. To wewnętrzne ogrzewanie wytwarza wiązanie, które w większości przypadków jest mocniejsze niż tkanina podstawowa po obu stronach złącza.

Technologia ta jest stosowana w przemyśle od lat czterdziestych XX wieku, początkowo do zastosowań medycznych i opakowaniowych na bazie PCW. Jego przyjęcie w produkcji najwyższej jakości sprzętu outdoorowego przyspieszyło, gdy TPU zastąpił PVC we wszystkich kategoriach produktów, w których liczy się elastyczność, zgodność z wymogami ochrony środowiska i długoterminowa wydajność. Obecnie spawanie RF jest standardową metodą konstrukcyjną każdego wodoodpornego produktu, który musi wytrzymać stałe ciśnienie hydrostatyczne – a nie tylko odporność na zachlapania powierzchni.

Typowe zastosowania produktów obejmują:

• Zatapialne suche torby i wodoodporne plecaki
• Szczelne miękkie chłodnice i izolowane nośniki
• Dmuchane konstrukcje zewnętrzne
• Wodoodporne opakowanie do transportu medycznego
• Pokrowce na sprzęt wojskowy i taktyczny

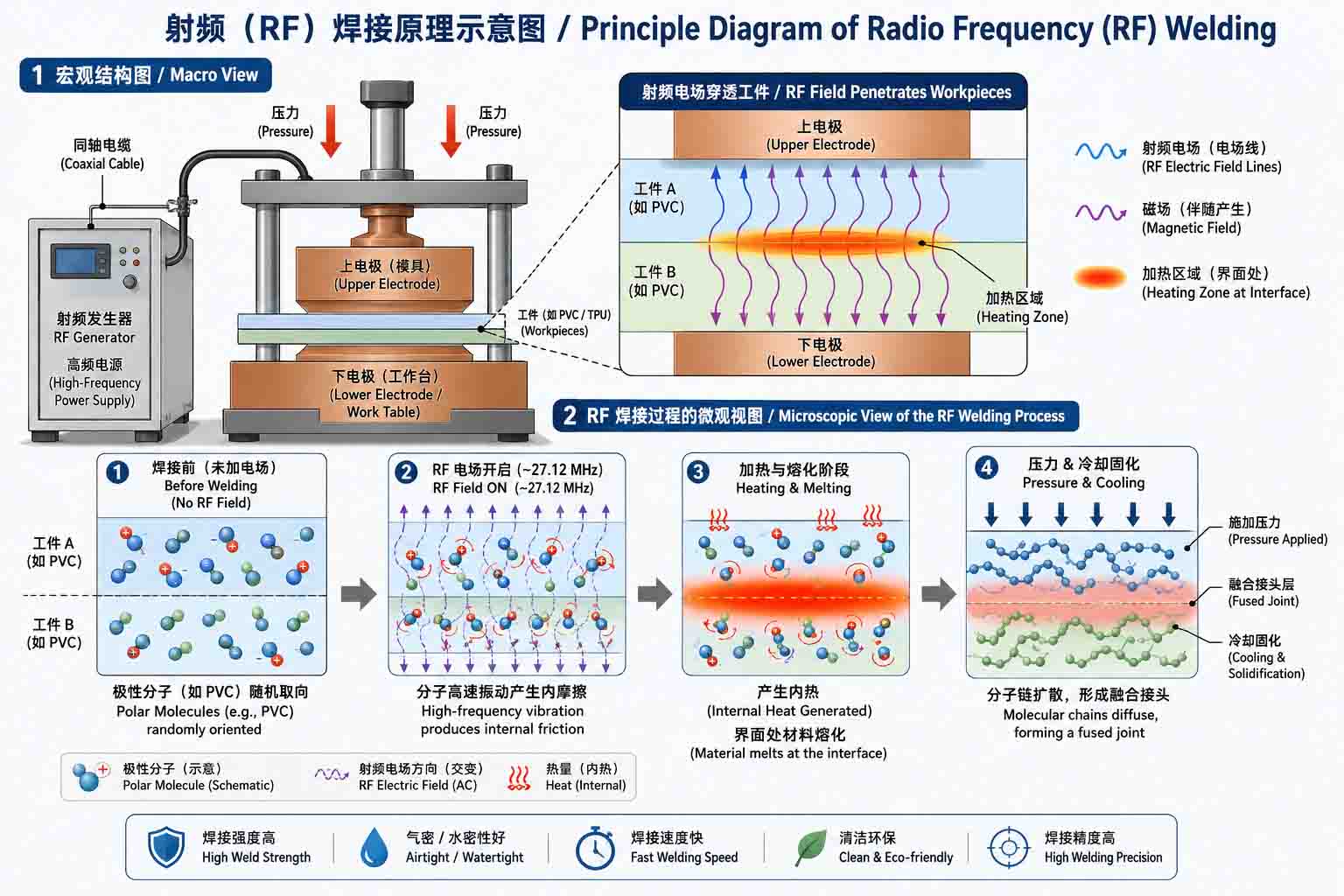

2. Jak działa spawanie RF

Sprzęt spawalniczy RF działa na zasadzie przepuszczania prądu przemiennego o wysokiej częstotliwości — zwykle od 27 MHz do 40 MHz, przy czym 27,12 MHz jest najczęstszą częstotliwością przemysłową — pomiędzy dwiema metalowymi elektrodami (zwanymi matrycami lub płytami dociskowymi). Pomiędzy tymi matrycami umieszcza się spawany materiał.

Kiedy materiały termoplastyczne o polarnych strukturach molekularnych są wystawione na działanie szybko zmieniającego się pola elektromagnetycznego, ich cząsteczki próbują dopasować się przy każdym oscylacji pola. Przy częstotliwości 27,12 MHz oznacza to około 27 milionów prób ponownego ustawienia na sekundę. Tarcie generowane przez ten ruch molekularny wytwarza ciepło – nie na powierzchni, ale równomiernie na całej grubości materiału w strefie spoiny.

Jednocześnie prasa przykłada kontrolowany docisk pneumatyczny do matryc, ściskając ze sobą warstwy materiału. Gdy temperatura wewnętrzna osiąga temperaturę topnienia materiału, warstwy na styku topią się i mieszają na poziomie molekularnym. Kiedy energia RF zostanie usunięta, a materiał ostygnie pod stałym ciśnieniem, dwie warstwy staną się jednym ciągłym materiałem – nie sklejonym, nie zszytym, ale stopionym.

To wewnętrzne wytwarzanie ciepła ma kilka praktycznych zalet w porównaniu z metodami ogrzewania powierzchniowego:

• Wiązanie tworzy się równomiernie w całej strefie spoiny, a nie rozwija się od powierzchni do wewnątrz
• Powierzchnie zewnętrzne są mniej podatne na przypalenie lub odkształcenie, ponieważ same elektrody nie muszą osiągać temperatury topnienia
• Złożone geometrie matryc umożliwiają uzyskanie precyzyjnych, powtarzalnych wzorów spoin, w tym krzywizn, narożników i połączeń wielowarstwowych
• Czasy cykli są krótkie — zazwyczaj od 3 do 15 sekund na spoinę, w zależności od grubości materiału i powierzchni matrycy

3. Dlaczego TPU szczególnie dobrze nadaje się do spawania RF

Nie wszystkie tworzywa termoplastyczne reagują jednakowo na spawanie RF. Proces ten zależy od materiału o polarnej strukturze molekularnej – takiej, w której ładunek elektryczny jest nierównomiernie rozłożony w cząsteczce. Cząsteczki polarne reagują na zmienne pola elektromagnetyczne, próbując się zorientować; ta próba orientacji generuje ciepło.

TPU (poliuretan termoplastyczny) ma naturalnie polarną strukturę ze względu na wiązania uretanowe w szkielecie molekularnym. Dzięki temu jest on bardzo czuły na energię RF i stosunkowo łatwy w spawaniu w sposób spójny w całym zakresie grubości i konfiguracji laminatu.

Oprócz kompatybilności z częstotliwością radiową, TPU zapewnia kilka właściwości materiału, które czynią go preferowanym podłożem dla najwyższej jakości wodoodpornego sprzętu outdoorowego:

Inne materiały zgrzewalne RF obejmują tkaniny powlekane PVC, EVA i niektóre folie PU. PVC jest starszą opcją – spawa się łatwo i tanio, ale wiąże się z ryzykiem regulacyjnym związanym z plastyfikatorami i staje się kruchy w niskich temperaturach. W przypadku produktów, które mają być trwałe lub w przypadku marek spełniających wymagania dotyczące ochrony środowiska, TPU jest praktycznym wyborem.

4. Spawanie RF a szycie tradycyjne: jaka jest różnica w użytkowaniu

Porównanie szwów zgrzewanych RF i szwów szytych jest proste z inżynierskiego punktu widzenia, ale warto dokładnie określić, gdzie i w jaki sposób konstrukcja szyta ulega awarii — ponieważ rodzaj awarii jest często powolny i nieoczywisty, dopóki tak się nie stanie.

Na szczególną uwagę zasługuje tryb uszkodzenia taśmy szwu. Taśma działa odpowiednio, gdy jest nowa i w umiarkowanych warunkach. Problem polega na tym, że wodoodporne torby i lodówki nie sprawdzają się w umiarkowanych warunkach — są wypchane ciężkim, mokrym sprzętem, wielokrotnie naginane podczas transportu, pozostawiane w nagrzanych pojazdach i czasami na nich siadane. Pod tymi rzeczywistymi obciążeniami linie łączenia taśmy zaczynają się unosić na krawędziach i narożnikach. Rozwarstwienie jest niewidoczne z zewnątrz aż do momentu, gdy do środka dostanie się woda.

Spawanie RF całkowicie eliminuje tę ścieżkę degradacji. Nie ma żadnych krawędzi taśmy, które można by unieść, otworów po igłach, które można otworzyć pod naciskiem, ani nici, która mogłaby ścierać się w miejscach naprężeń szwów. Strefa zgrzewu albo się trzyma, albo nie – a w prawidłowo wykonanym spoinie na kompatybilnym materiale trzyma się znacznie dalej niż punkt, w którym otaczająca tkanina jako pierwsza ulegnie zniszczeniu.

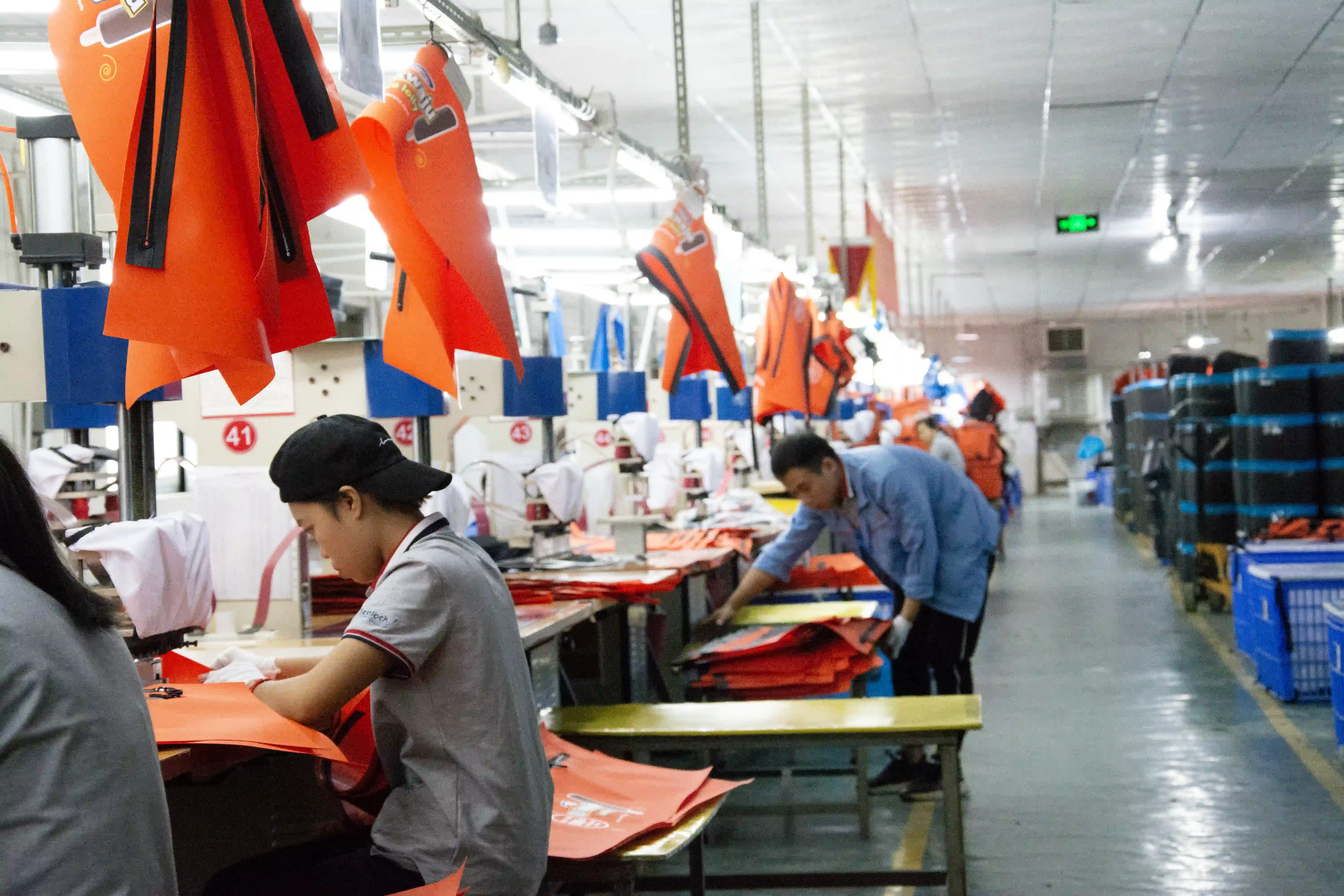

5. Proces produkcyjny spawania RF, krok po kroku

Krok 1 — Przygotowanie materiału

Panele laminowane TPU są przycinane do precyzyjnych wymiarów za pomocą cięcia CNC lub niestandardowych systemów sztancowania. Dokładność panelu na tym etapie bezpośrednio wpływa na późniejsze wyrównanie spoiny; nawet kilka milimetrów dryftu wymiarowego spowoduje niewspółosiowość strefy spoiny. Powierzchnie materiałów muszą być wolne od zanieczyszczeń — oleje powstałe podczas obsługi, pył powstały podczas cięcia lub wilgoć podczas przechowywania mogą zakłócać przenoszenie energii RF i powodować niepełne stopienie.

Krok 2 — Wybór matrycy i konfiguracja maszyny

Matryca spawalnicza jest elektrodą kształtową, która określa geometrię spoiny. Różne konfiguracje produktów wymagają różnych profili matryc — matrycy z płaskim szwem do połączeń paneli, matrycy kształtowej do zakrzywionych zamknięć lub łat wzmacniających, matrycy z wieloma gniazdami do powtarzalnych spoin o dużej objętości. Dobór matrycy jest dostosowany do konkretnej geometrii spoiny wymaganej przez produkt. Parametry maszyny — częstotliwość, moc wyjściowa, ciśnienie prasy i czas cyklu — są kalibrowane do konkretnego składu TPU i grubości spawanego materiału. Parametry te są udokumentowane w SOP produktu i konsekwentnie powtarzane w kolejnych seriach produkcyjnych.

Krok 3 — Ułożenie materiału

Panele są ułożone w matrycy zgodnie z układem spoiny. Spójne pozycjonowanie ma kluczowe znaczenie dla jednorodności szerokości spoiny; większość profesjonalnych konfiguracji spawania RF wykorzystuje prowadnice uchwytów lub znaczniki, aby wyeliminować zmienność pozycji operatora.

Krok 4 — Aktywacja energią RF i wiązanie ciśnieniowe

Prasa zamyka się, wywierając nacisk pneumatyczny na stos materiału. Energia RF jest aktywowana na skalibrowany czas trwania cyklu. Wewnętrzne ogrzewanie molekularne doprowadza materiał na styku spoiny do temperatury topnienia, podczas gdy powierzchnie zewnętrzne pozostają poniżej punktu odkształcenia. Ciśnienie utrzymuje się przez całą tę fazę.

Krok 5 — Chłodzenie pod ciśnieniem

Energia RF jest wyłączona, ale ciśnienie prasy jest utrzymywane w fazie chłodzenia. Jest to krok, który często jest wybierany na skróty w środowiskach produkcyjnych o niższej jakości, a ma znaczenie: jeśli ciśnienie zostanie zwolnione przed zestaleniem strefy spawania, stopiony materiał może się odkształcić, tworząc słabsze wiązanie z niespójnościami wymiarowymi. Właściwy czas chłodzenia ustalany jest na etapie opracowywania parametrów i traktowany jako niezbywalna część cyklu.

Krok 6 — Przycinanie i kontrola

Materiał nadpływowy na obwodzie spoiny jest przycinany. Każda spoina jest sprawdzana wzrokowo pod kątem śladów przepaleń, niepełnych stref stopienia lub odchyleń wymiarowych, zanim część przejdzie do następnego etapu montażu.

6. Inżynieria szwów: zmienne określające trwałość spoiny

Spawanie RF nie jest procesem, w którym spójne ustawienia maszyny dają spójne wyniki niezależnie od innych czynników. Wydajność szwu zależy od interakcji kilku zmiennych, z których każdą należy zrozumieć i kontrolować.

Szerokość spoiny

Szersze strefy spoiny rozkładają naprężenia na większym obszarze i generalnie zapewniają wyższą odporność na pękanie szwu. W przypadku produktów, które będą narażone na długotrwałe ciśnienie hydrostatyczne lub obciążenie dynamiczne – zanurzalne suche worki, chłodniejsze szwy podstawy, połączenia pęcherzy napełniających – minimalna szerokość spoiny jest elementem specyfikacji, a nie kwestią produkcyjną. Wąskie spoiny w narożach i przejściach promieni są częstymi punktami inicjacji uszkodzeń i należy zwrócić na nie szczególną uwagę podczas projektowania matrycy.

Spójność mocy RF

Niestabilna moc wyjściowa podczas cyklu spawania powoduje nierównomierne nagrzewanie wewnętrzne. Wskaźniki wizualne to ślady wypaleń w strefach dużej mocy i blade, niedopalone obszary w innych miejscach. Żadne z nich nie jest dopuszczalne w produktach poddawanych ciśnieniu. Profesjonalny sprzęt spawalniczy RF utrzymuje stałe dostarczanie mocy przez cały cykl; okresowa weryfikacja kalibracji jest częścią odpowiedzialnej konserwacji sprzętu.

Grubość materiału i dopasowanie receptury

Parametry spawania RF są specyficzne dla grubości materiału i składu TPU. Zestaw parametrów zoptymalizowany dla folii TPU o grubości 0,8 mm będzie powodował niewystarczające stopienie, jeśli zostanie nałożony na tkaninę laminowaną o grubości 1,5 mm i może spalić cieńsze materiały, jeśli zostanie zastosowany w odwrotnej kolejności. Kiedy specyfikacje materiałów zmieniają się w zależności od serii produktów – różne gramatury tkanin, różne gramatury powłoki TPU – parametry należy ponownie zweryfikować, a nie zakładać, że zostaną przeniesione.

Najczęstsze przyczyny awarii

• Niewystarczająca energia RF lub czas cyklu:Tworzy połączenie, które na powierzchni wygląda na kompletne, ale zawodzi przy niskim ciśnieniu, ponieważ powierzchnia styku nigdy nie osiągnęła pełnej temperatury stapiania
• Zanieczyszczenie powierzchni:Oleje, wilgoć lub cząstki stałe na styku spoiny tworzą lokalne puste przestrzenie, w których nie nastąpiło stopienie
• Nieprawidłowe ciśnienie prasy:Zbyt niska umożliwia oddzielenie stopionej powierzchni styku przed ochłodzeniem; zbyt wysoka może wycisnąć materiał ze strefy spawania, zmniejszając efektywną szerokość wiązania
• Przedwczesne zwolnienie ciśnienia podczas chłodzenia:Powoduje zniekształcenia wymiarowe i zmniejszoną siłę wiązania na krawędziach strefy spawania
• Zużycie matrycy:Zużyte lub uszkodzone powierzchnie matrycy powodują nierównomierny rozkład nacisku, co prowadzi do zmiennej jakości spoin na powierzchni czołowej matrycy

7. Spawanie RF w produkcji miękkich chłodnic

Chłodnice miękkie stanowią szczególnie wymagające zastosowanie w inżynierii szwów, ponieważ łączą wymagania hydrostatyczne (wyściółka musi zatrzymywać wodę bez wyciekania) z wymogami termicznymi (system izolacji nie może być naruszony przez przenikanie wilgoci) i wymogami higienicznymi (powierzchnie wewnętrzne muszą być łatwe do czyszczenia i odporne na pleśń).

W szytej miękkiej lodówce szew pomiędzy wewnętrzną wyściółką a warstwą pianki izolacyjnej stanowi drogę wilgoci. Stopiona woda lodowa przenika przez otwory igieł i gromadzi się pomiędzy wyściółką a pianką, gdzie nie może spłynąć ani wyschnąć. W ciągu tygodni regularnego stosowania powoduje to utrzymujący się nieprzyjemny zapach i rozwój pleśni, które specjaliści ds. zaopatrzenia konsekwentnie identyfikują jako główną skargę dotyczącą jakości produktów dotychczasowych dostawców.

Spawanie RF eliminuje tę ścieżkę strukturalnie. Wewnętrzna wyściółka miękkiej chłodnicy spawanej RF to pojedyncza wodoszczelna komora – bez przerw na szwy, bez dziur po igłach i bez krawędzi taśmy. Roztopiona woda lodowa pozostaje w wyściółce i można ją wylać lub wytrzeć. Warstwa izolacyjna pozostaje sucha przez cały okres użytkowania produktu.

Dodatkowe zalety wydajnościowe konstrukcji miękkiej chłodnicy spawanej RF:

• Szczelna komora wewnętrzna ogranicza konwekcyjną wymianę ciepła, bezpośrednio poprawiając czas zatrzymywania lodu
• Gładkie, nieporowate powierzchnie wewnętrzne TPU spełniają standardy kontaktu z żywnością i są odporne na rozwój drobnoustrojów
• Zgrzewane łaty wzmacniające HF umożliwiają przymocowanie pierścienia D i uchwytu bez przebijania głównej wodoodpornej membrany
• Wodoszczelne systemy zamków błyskawicznych można zintegrować w celu uzupełnienia zespawanego korpusu, zachowując hermetyczną wydajność w punkcie dostępu

8. Badania laboratoryjne i kontrola jakości produktów spawanych RF

Konstrukcja spawana RF jest tak niezawodna, jak proces kontroli jakości, który ją potwierdza. Kontrola wzrokowa jest konieczna, ale niewystarczająca – szew może sprawiać wrażenie całkowicie stopionego na powierzchni, choć zawiera wewnętrzne puste przestrzenie, które ulegną zniszczeniu pod ciśnieniem. Profesjonalna kontrola jakości wodoodpornych produktów zgrzewanych RF obejmuje kilka różnych protokołów testowych.

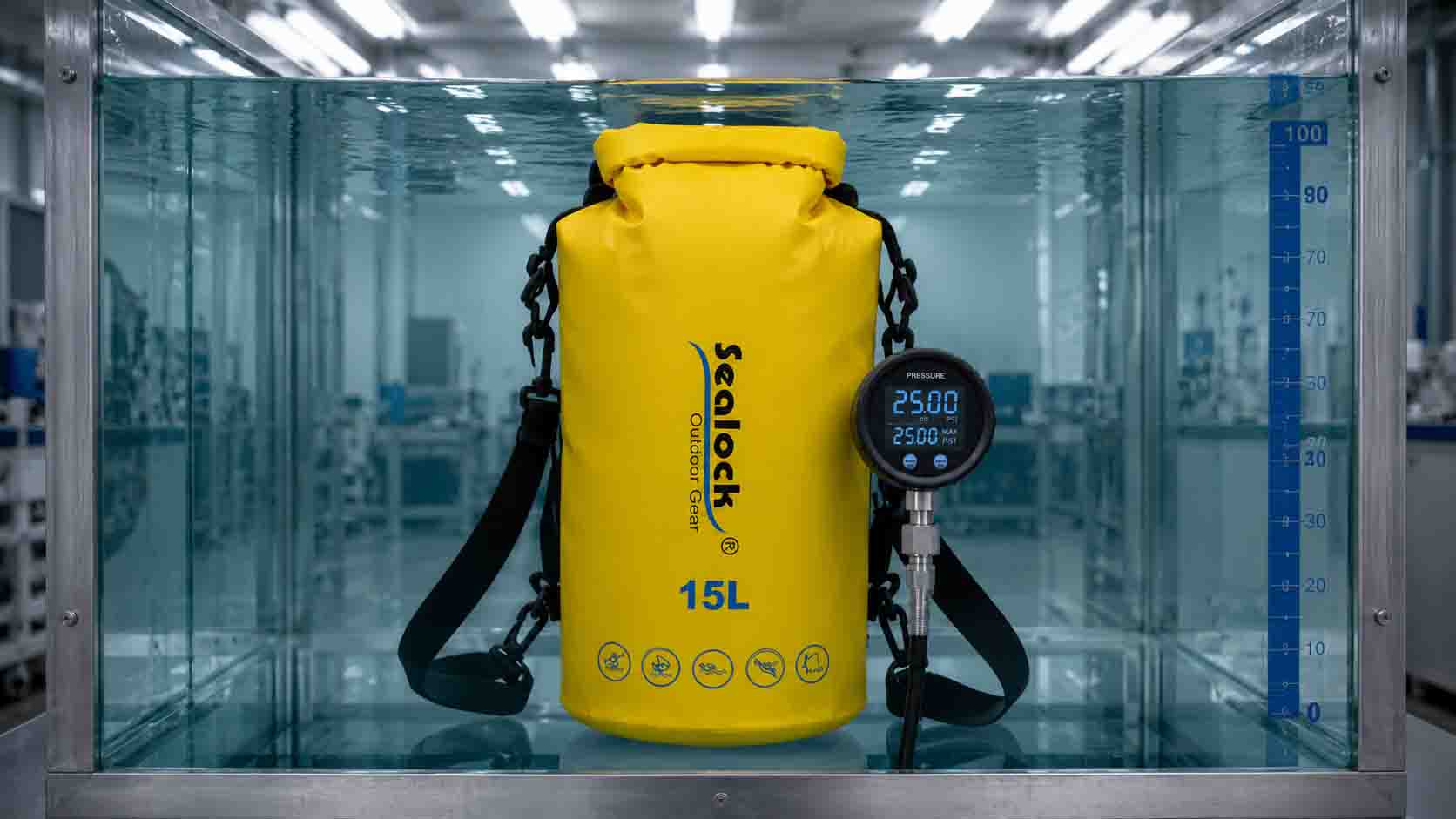

Test ciśnienia powietrza (hydrostatyczny).

Najbardziej bezpośredni test integralności szwów w przypadku produktów poddawanych ciśnieniu. Gotowy worek lub chłodnicę napełnia się do określonego ciśnienia wewnętrznego – 1,0 bar to standard w ekstremalnych zastosowaniach morskich i podwodnych – i utrzymuje się pod tym ciśnieniem przez określony czas. Torbę zanurza się lub obserwuje wodą z mydłem w celu wykrycia emisji mikropęcherzyków w dowolnym miejscu szwu lub zamknięcia. Warunkiem zaliczenia jest brak emisji. Test ten potwierdza jednocześnie właściwości hydrostatyczne i odporność na wydmuch.

Test zanurzenia w wodzie

Produkt jest zanurzany na określoną głębokość przez określony czas, a następnie sprawdzany od wewnątrz pod kątem wnikania wilgoci. Test ten identyfikuje punkty mikroprzecieków, które mogą nie wytwarzać wykrywalnych pęcherzyków w badaniu statycznym ciśnieniem powietrza, ale umożliwiają infiltrację wody w rzeczywistych warunkach zanurzenia.

Test rozrywania szwu

Test niszczący, który mierzy ciśnienie, przy którym strefa spawania ulega uszkodzeniu. Ciśnienie rozrywające porównuje się z minimum określonym w specyfikacji produktu; wyniki poniżej specyfikacji wskazują na problem z parametrami procesu, który należy zdiagnozować i skorygować przed kontynuacją produkcji. Testy na rozerwanie są zwykle stosowane do zestawów próbek z każdej serii produkcyjnej, a nie do pojedynczych jednostek.

Test elastyczności na zimno

Strefy spawania, które dobrze radzą sobie w temperaturze otoczenia, mogą stać się kruchymi punktami uszkodzeń w niskich temperaturach, szczególnie jeśli skład materiału lub parametry chłodzenia nie zostały zoptymalizowane do stosowania w niskich temperaturach. Testy zginania na zimno poddają próbki spawania wielokrotnemu zginaniu w temperaturach do -20°C lub -30°C, weryfikując, czy szew zachowuje integralność w termicznych i mechanicznych warunkach użytkowania w terenie w niskich temperaturach.

Przyspieszony test starzenia

Do symulacji wieloletniego użytkowania w środowisku morskim w skróconym czasie laboratoryjnym wykorzystuje się promieniowanie UV, wysoką wilgotność i cykliczną ekspozycję na sól fizjologiczną. Test ten stosuje się do próbek stref spawania, a nie do całych produktów i ocenia przyczepność powłoki TPU, trwałość spoiny i stabilność wymiarową pod długotrwałym obciążeniem środowiskowym.

9. Typowe zastosowania produktów spawanych RF

Wodoodporny sprzęt outdoorowy

• Zanurzalne suche torby (zwijane i zamykane na zamek błyskawiczny)
• Wodoodporne plecaki i torby marynarskie
• Saszetki do kajakarstwa i raftingu
• Torby motocyklowe na bagażnik i wodoodporne sakwy

Miękkie chłodnice i izolowane nośniki

• Szczelne, miękkie plecaki chłodzące
• Torby chłodnicze na ryby morskie
• Lodówki do transportu próbek medycznych i szczepionek
• Komercyjne torby dostawcze z łańcuchem chłodniczym

Produkty przemysłowe i taktyczne

• Nadmuchiwane wiaty i konstrukcje zewnętrzne
• Wodoodporne pokrowce i obudowy na sprzęt
• Suche torby taktyczne o specyfikacji wojskowej
• Wodoodporne opakowanie i zabezpieczenie medyczne
