Co to jest spawanie RF?

Spawanie RF — zwane także spawaniem wysokiej częstotliwości lub spawaniem HF — to proces produkcyjny, który łączy materiały termoplastyczne przy użyciu energii elektromagnetycznej, a nie nici, kleju lub ciepła powierzchniowego. Kiedy kompatybilne materiały, takie jak TPU, są wystawione na działanie pola elektromagnetycznego o wysokiej częstotliwości, cząsteczki polarne w materiale zaczynają szybko oscylować. Ten ruch molekularny generuje ciepło od wewnątrz materiału na zewnątrz, a pod kontrolowanym ciśnieniem pneumatycznym dwie warstwy na styku łączą się ze sobą i łączą w jedną ciągłą strukturę.

Po usunięciu energii RF i ochłodzeniu materiału pod stałym ciśnieniem, spoina jest trwała. Nie ma szwu w tradycyjnym tego słowa znaczeniu – jest to jedynie strefa, w której dwa oddzielne kawałki materiału stały się jednym. Żadnych nitek, żadnych dziurek po igłach, żadnej taśmy łączącej cokolwiek.

Technologia ta jest stosowana w szeregu wymagających zastosowań: suche worki zanurzalne, szczelnemiękkie chłodnice, nadmuchiwane konstrukcje zewnętrzne, wodoodporne opakowania do transportu medycznego i sprzęt taktyczny klasy wojskowej. Cechą wspólną tych zastosowań jest nietolerancja uszkodzeń szwów — sytuacji, w których wyciek jest nie tylko niewygodny, ale także kosztowny lub niebezpieczny.

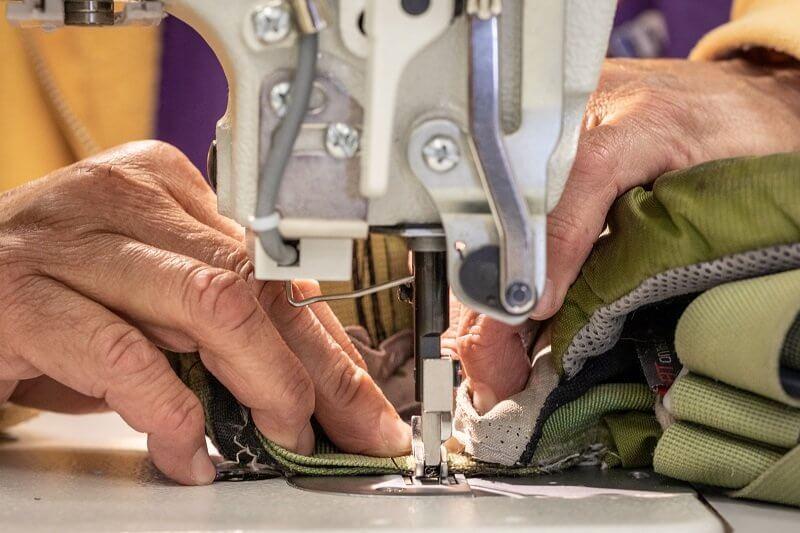

Co to jest tradycyjne szycie?

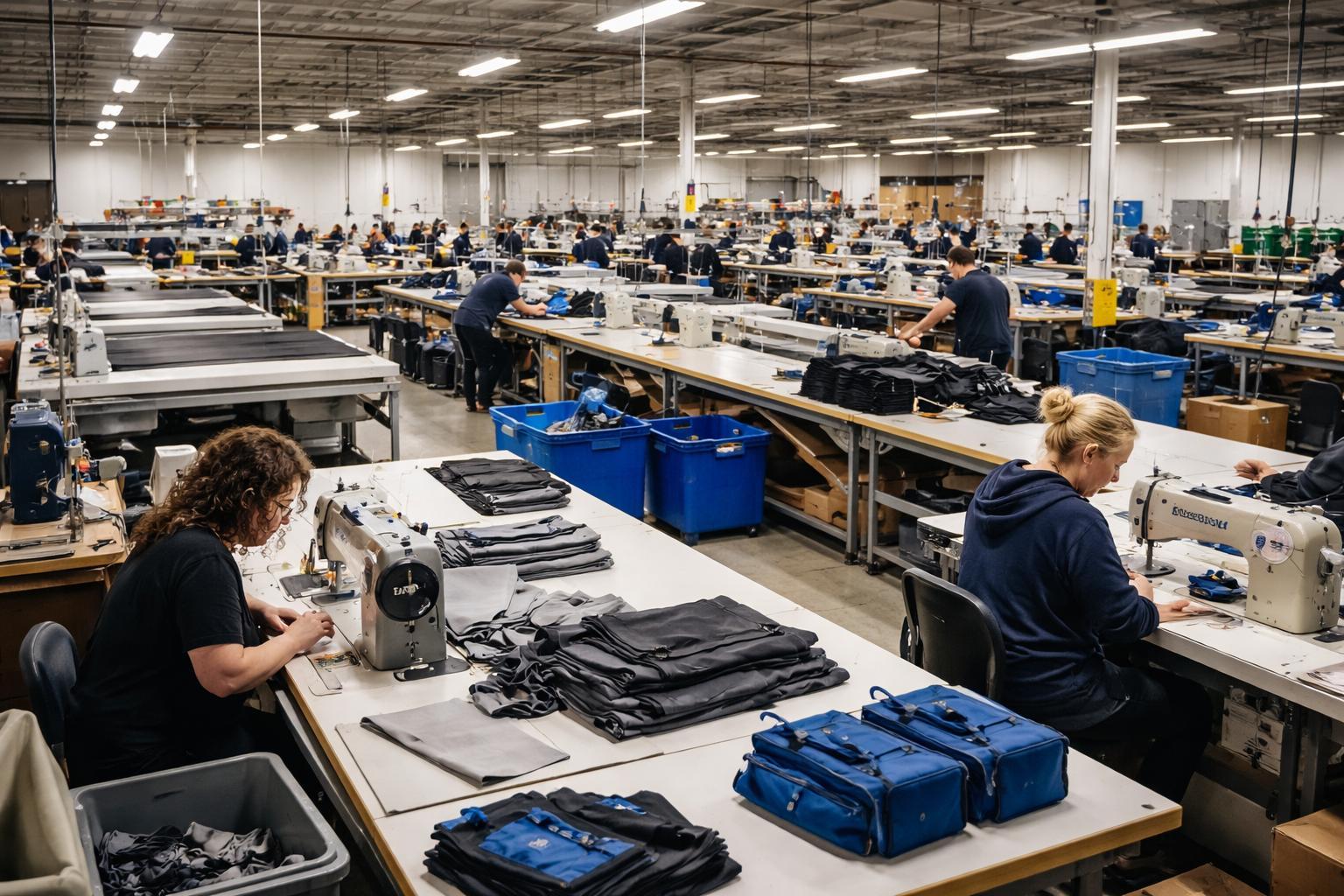

Przemysłowe szwy łączą materiały w sposób mechaniczny: igły przechodzą przez warstwy tkaniny przenoszące nić, która blokuje się pomiędzy przejściami, utrzymując panele razem. Jest to dojrzały, bardzo elastyczny proces, który od ponad stu lat stanowi podstawę produkcji tekstyliów. W przypadku większości towarów tekstylnych — odzieży, bagażu ogólnego, oddychającego sprzętu turystycznego — sprawdza się dobrze i zapewnia znaczne korzyści w zakresie elastyczności produkcji i kosztów.

Problem charakterystyczny dla zastosowań wodoodpornych ma charakter strukturalny i jest nieunikniony: każde przejście igły przez wodoodporny materiał tworzy dziurę. Pojedynczy metr ściegu przy standardowej gęstości tworzy setki takich perforacji. Indywidualnie każdy otwór jest malutki. Razem tworzą ciągłą ścieżkę przez wodoodporną membranę wzdłuż każdej linii szwu w produkcie.

Producenci rozwiązują ten problem za pomocą taśmy na szwy, wodoodpornych powłok i uszczelniaczy. Rozwiązania te sprawdzają się do pewnego momentu. Mogą podnieść zszyty produkt z „wodoodpornego” do „wodoodpornego” ze względów praktycznych w umiarkowanych warunkach. Dodają jednak etapy procesu, zwiększają koszty i wprowadzają własne ścieżki awarii – rozwarstwienie taśmy, zużycie powłoki – które stają się istotne w przypadku długotrwałego użytkowania i ciśnienia.

Jak dwie metody łączenia materiałów: różnica strukturalna

Rozróżnienie pomiędzy tymi dwiema metodami konstrukcyjnymi sprowadza się do tego, gdzie w szwie znajdują się naprężenia.

W konstrukcji szytej obciążenie mechaniczne szwu przenoszone jest przez nić przechodzącą przez szereg otworów wyciętych w materiale. W większości przypadków nić jest węższa i słabsza niż materiał, który trzyma. Każdy otwór ściegu to punkt koncentracji naprężeń – miejsce, w którym tkanina została perforowana i gdzie powtarzające się zginanie pod obciążeniem powoduje postępujące powiększanie. To dlatego szwy zawodzą tak, jak to robią: stopniowo, w punktach naprężeń, zwykle zaczynając od narożników lub punktów mocowania, gdzie koncentracja obciążenia jest najwyższa.

W konstrukcji spawanej RF nie ma otworów ani gwintu. Obciążenie szwu rozkłada się na cały obszar spawania, który jest stopiony w ciągłą warstwę materiału. Dobrze wykonane strefy spawania zazwyczaj dorównują lub przekraczają wytrzymałość na rozciąganie otaczającej tkaniny podstawowej, co oznacza, że ​​w teście niszczącego rozciągania tkanina podstawowa rozdziera się, zanim linia spawania ustąpi. Rodzaj awarii, jeśli wystąpi, jest inny i zwykle następuje w późniejszym okresie użytkowania produktu.

W przypadku wodoodporności różnica jest binarna: szwy zgrzewane RF nie mają wewnętrznej drogi wnikania wody; szwy z definicji tak mają, a pytanie brzmi tylko, jak dobrze te ścieżki są zakryte.

Wodoodporność: tam, gdzie różnica jest najbardziej mierzalna

W statycznych warunkach niskiego ciśnienia – lekki deszcz, krótkie rozpryski – różnica w wydajności pomiędzy dobrze sklejonym szwem a szwem zgrzewanym RF może nie być od razu oczywista. W takich okolicznościach oba mogą zapobiegać przedostawaniu się wody. Różnica staje się wyraźna, gdy warunki stają się bardziej wymagające.

Zgrzewane metodą RF na kompatybilnych materiałach można poddać próbie ciśnieniowej do 1,0 bara – co odpowiada ciśnieniu hydrostatycznemu 10-metrowego słupa wody – bez wycieków. Obejmuje to rzeczywiste zanurzenie, ciśnienie wody z bystrzy oraz obciążenia dynamiczne torby kajakowej dociskanej do skał lub siadanej przez wioślarza. Spoina albo trzyma, albo nie, a prawidłowo wykonana spoina na wysokiej jakości TPU trzyma niezawodnie.

Szwy szyte taśmą szwową zazwyczaj zaczynają wykazywać wyciek już przy ułamku tego ciśnienia. Konkretny punkt awarii różni się w zależności od jakości taśmy, konsystencji aplikacji i liczby cykli użytkowania produktu, ale realistyczny zakres dla konstrukcji zszywanych w rzeczywistych warunkach wynosi od 0,1 do 0,3 bara. Poza tym krawędzie taśmy unoszą się, a woda dostaje się do otworów po igłach pod spodem.

Praktyczne implikacje: w przypadku wszystkich produktów sprzedawanych jako podwodne, produktów stosowanych w środowisku morskim lub wszelkich zastosowań, w których zawartość worka ma znaczenie w przypadku zamoczenia, konstrukcja zszywana taśmą na szwach nie jest niezawodnym rozwiązaniem długoterminowym. W przypadku lekkich zastosowań na zewnątrz, gdzie sporadyczna odporność na zachlapania jest wystarczająca, często tak jest.

Trwałość w czasie: jak starzeje się każdy rodzaj szwów

Sprzęt outdoorowy nie jest używany raz. Przez lata regularnego użytkowania zostaje wypchany, skompresowany, złożony, wystawiony na działanie promieni UV, nasączony solą i poddany cyklicznym zmianom temperaturowym. Obszar szwu akumuluje to naprężenie w różny sposób, w zależności od metody konstrukcji.

Szwy spawane RF starzeją się bez specyficznych ścieżek degradacji, które wpływają na konstrukcję zszytą. Nie ma nitek, które mogłyby się strzępić, nie ma dziurek, które można by otworzyć, ani taśmy klejącej, która mogłaby rozwarstwiać się w wyniku powtarzającego się rozszerzania i kurczenia się torby poruszającej się pomiędzy zimną wodą a ciepłym światłem słonecznym. Spoina, która pomyślnie przejdzie próbę ciśnieniową, gdy produkt jest nowy, zazwyczaj przejdzie pomyślnie nawet wiele lat później, zakładając, że materiał bazowy nie został fizycznie uszkodzony.

Szyte szwy starzeją się w sposób, który często jest niewidoczny, dopóki nie przestanie być widoczny. Nić stopniowo się strzępi. Otwory ściegów w membranach wodoodpornych nieznacznie się powiększają pod wpływem powtarzającego się naprężenia zginającego. Taśma szwów, która wyglądała idealnie na nowym produkcie, zaczyna się odklejać w rogach i krawędziach pod wpływem promieni UV i cykli termicznych. Żadna z tych zmian nie jest dramatyczna – kumulują się. Rezultatem jest produkt, który działa odpowiednio na początku swojego życia i stopniowo pogarsza się podczas użytkowania, aż do momentu, w którym awaria uwidoczni degradację.

Dla marek, które stawiają na jakość produktu i wspierają ją zobowiązaniami gwarancyjnymi, ta trajektoria starzenia się ma bezpośrednie konsekwencje komercyjne. Zwroty i roszczenia gwarancyjne dotyczące produktów wodoodpornych skupiają się wokół uszkodzeń szwów, a nie uszkodzeń materiału – a podstawową przyczyną jest prawie zawsze metoda konstrukcyjna.

Wygląd: co szew komunikuje o produkcie

To kategoria, która ma większe znaczenie, niż mogłoby się wydawać w porównaniu technicznym.

Zgrzewane szwy RF są płaskie, gładkie i geometrycznie precyzyjne. Linia zgrzewu nie zwiększa objętości, nie tworzy fałdu złożonego materiału i nie wykazuje wizualnych nieregularności, które pojawiają się w przypadku zmian naprężenia nici w szyciu. Wynik estetyczny można odczytać jako techniczny i zamierzony – co jest odpowiednie w przypadku produktów umieszczanych w najwyższej jakości przestrzeni zewnętrznej lub taktycznej.

Szyte szwy nie są nieatrakcyjne, ale czyta się je inaczej. W przypadku toreb lifestylowych, modnych toreb lub produktów, w których jakość ręcznie wykonanego materiału stanowi część tożsamości marki, szycie jest właściwym wyborem pod względem estetycznym. W przypadku produktu reklamowanego ze względu na wodoodporność i jakość techniczną, zszyta strona zewnętrzna z widoczną taśmą na szwach sygnalizuje coś, co może podważyć umiejscowienie.

Doświadczeni nabywcy na rynku sprzętu outdoorowego nauczyli się wykorzystywać konstrukcję szwów jako wskaźnik ogólnej jakości produkcji – i nie bez powodu, ponieważ korelacja zwykle się utrzymuje.

Koszt produkcji: gdzie prawdziwe porównanie staje się zniuansowane

Prosta wersja tego porównania jest taka, że ​​szycie jest tańsze. To prawda na poziomie jednostki i inwestycji w sprzęt. Spawanie RF wymaga specjalistycznych maszyn, narzędzi dostosowanych do konkretnego procesu (matryce dla każdej geometrii spoiny) oraz operatorów, którzy rozumieją, jak ustawiać i utrzymywać parametry spawania. Sprzęt do szycia jest znacznie bardziej dostępny, operatorów łatwiej wyszkolić, a proces obsługuje złożone trójwymiarowe kształty z większą elastycznością.

Bardziej kompletna wersja porównania uwzględnia to, co dzieje się na dalszym etapie produkcji.

Konstrukcja spawana RF, jeśli jest wykonana prawidłowo, zapewnia spójne wyniki w całej serii produkcyjnej przy niskim wskaźniku awaryjności szwów. Produkty pojawiają się na rynku ze swoimi parametrami wodoodporności i zachowują je przez cały okres użytkowania produktu. Roszczenia gwarancyjne dotyczące uszkodzeń szwów są niskie. Stopa zwrotu jest niska.

Szyta konstrukcja z taśmą ze szwami zapewnia większą zmienność – spójność aplikacji taśmy, jakość taśmy w poszczególnych partiach dostawcy, dbałość operatora o pokrycie rogów – a wynikające z tego awarie zwykle pojawiają się po tym, jak produkt pozostaje w użyciu przez sezon lub dwa. Do tego czasu koszty przesunęły się z produkcji na realizację gwarancji, obsługę klienta i reputację marki.

W przypadku marek sprzedających na rynku produktów outdoorowych premium, gdzie jakość produktu jest kluczowym elementem pozycjonowania, kalkulacja kosztów końcowych zwykle przemawia na korzyść konstrukcji spawanej RF, pomimo wyższych początkowych kosztów produkcji. W przypadku produktów budżetowych, gdzie cena jest główną osią konkurencyjności, racjonalnym wyborem pozostaje szycie.

Kompatybilność materiałów: co można, a czego nie można spawać RF

Spawanie RF polega na wzbudzaniu cząsteczek polarnych w materiale, co oznacza, że ​​działa tylko na materiałach, które mają wzbudzać polarną strukturę molekularną. Tworzywa termoplastyczne, takie jak TPU, PVC, EVA i niektóre tkaniny powlekane PU, są kompatybilne z RF. Włókna naturalne (bawełna, wełna), nieobrobiony nylon i poliester bez kompatybilnej powłoki nie są.

Jest to jeden z powodów, dla których wraz z przyjęciem konstrukcji spawanych RF nasiliło się przejście branży sprzętu outdoorowego w kierunku tkanin laminowanych TPU. Materiały zostały wybrane częściowo ze względu na ich zaprojektowanie do tego procesu.

W kategorii materiałów kompatybilnych z RF wydajność jest różna. TPU jest ogólnie preferowanym wyborem w przypadku najwyższej jakości zastosowań zewnętrznych ze względu na jego elastyczność w niskich temperaturach, odporność na promieniowanie UV, opcje formuły wolne od PFAS i długoterminową elastyczność w strefach spawania. PVC spawa się łatwo i tanio, ale niesie ze sobą ryzyko regulacyjne na rynkach, na których obowiązują rygorystyczne normy chemiczne, i staje się kruchy w niskich temperaturach. Należy wspólnie opracować dobór materiału i parametry procesu spawania — ustawienie spawania, które sprawdza się dobrze w przypadku jednego składu TPU, może spowodować niepełne stopienie innego materiału, nawet przy tej samej grubości.

Branże, w których spawanie RF stało się standardową praktyką

Zastosowanie spawania RF zwykle koreluje z intensywnością zastosowania – im poważniejsze jest uszkodzenie szwu, tym wcześniej przemysł zaczął zwracać się w stronę konstrukcji spawanych.

Wyroby medyczne i opakowania farmaceutyczne znalazły pierwsze zastosowanie właśnie dlatego, że zanieczyszczenie spowodowane uszkodzonym uszczelnieniem ma bezpośredni wpływ na bezpieczeństwo pacjenta. Zastosowano sprzęt wojskowy i taktyczny, ponieważ awarie sprzętu polowego w trudnych warunkach niosą ze sobą konsekwencje operacyjne, których zwroty produktów nie łagodzą. Wysokiej jakości sprzęt outdoorowy — suche torby, lodówki zanurzeniowe,torby pokładowe morskie, sprzęt do wypraw górskich – zmierza w tym samym kierunku, w miarę jak wzrosły oczekiwania konsumentów dotyczące prawdziwej wodoodporności, a marki odkryły, że pozycja „wodoodporność” w porównaniu z prawdziwie wodoodpornym konkurentem stale przegrywa.

Przemysłowe osłony ochronne, konstrukcje nadmuchiwane i wodoodporny sprzęt ochronny uzupełniają obszar zastosowań. W każdym przypadku wspólnym czynnikiem jest to, że podstawowa funkcja produktu zależy od utrzymania integralności szwów w czasie i pod obciążeniem – nie tylko po wyjęciu z pudełka.

Kiedy szycie pozostaje właściwym wyborem

Spawanie RF nie jest ogólnie lepsze — jest lepsze w określonych zastosowaniach. Szycie pozostaje praktycznym wyborem w wielu rzeczywistych scenariuszach.

Złożone trójwymiarowe struktury, które wymagają, aby szwy dopasowywały się do złożonych krzywizn lub małych promieni, są często łatwiejsze do dobrego wykonania przy użyciu szwów niż przy użyciu matryc spawalniczych, które muszą być zaprojektowane dla każdej geometrii. Produkty, dla których liczy się oddychalność — odzież wyczynowa, wentylowane plecaki turystyczne — nie mogą wykorzystywać konstrukcji spawanej RF na głównych panelach bez utraty przepuszczalności pary wodnej, która czyni je funkcjonalnymi. Torby modowe i lifestylowe, w których tekstylna estetyka jest częścią tożsamości produktu, często wyglądają lepiej dzięki szytej konstrukcji. A w przypadku wszelkich zastosowań, w których „wodoodporność” jest naprawdę wystarczająca – zwykły plecak na co dzień, który od czasu do czasu wytrzyma deszcz, ale nigdy zanurzenie – dodatkowe koszty i ograniczenia materiałowe spawania RF nie są uzasadnione wzrostem wydajności.

Wiele dobrze zaprojektowanych produktów również celowo wykorzystuje obie metody. Awodoodporna, sucha torbaMożna zastosować spawaną konstrukcję RF w głównym korpusie i zwijanej wyściółce – w strefach, które muszą wytrzymać nacisk – podczas gdy szwy są stosowane w zewnętrznych kieszeniach na akcesoria, punktach mocowania uprzęży naramiennych i ozdobnych połączeniach paneli tam, gdzie nie jest wymagana wodoodporność, a szycie zapewnia większą elastyczność projektowania. Najlepsi producenci rozumieją oba procesy na tyle dobrze, aby zastosować każdy z nich tam, gdzie działa najlepiej, zamiast traktować wybór binarnie.

Prawdziwy koszt nieprawidłowej konstrukcji szwu

Decyzje dotyczące zaopatrzenia w produkty wodoodporne zwykle koncentrują się na specyfikacji tkaniny: liczbie denierów, gramaturze powłoki, gatunku materiału. Są one istotne i kupujący mają rację, oceniając je. Jednak kwestii konstrukcji szwów często poświęca się mniej uwagi podczas zakupów – i to właśnie z nich wynika większość rzeczywistych usterek w terenie.

Klienci, którzy zwracają awodoodporna torbarzadko zgłaszają, że tkanina uległa awarii. Zgłaszają, że do środka wyciekła woda, odłamał się róg, uszkodziła się elektronika lub żywność, mimo że produkt został sklasyfikowany jako wodoodporny. W większości przypadków szew się nie powiódł. W większości przypadków awarię szwu można było przewidzieć na podstawie metody konstrukcji i warunków, w jakich produkt był sprzedawany.

Doświadczeni nabywcy OEM nauczyli się zadawać pytania dotyczące szwów podczas oceny dostawcy: Jakie ciśnienie producent sprawdza dla swoich zgrzewanych szwów? Czy badania hydrostatyczne przeprowadza się na jednostkę czy na partię? W jaki sposób parametry spoiny są dokumentowane i weryfikowane w przypadku zmiany materiałów pomiędzy seriami produkcyjnymi? Czy testowanie elastyczności na zimno jest częścią protokołu kontroli jakości? Pytania te odróżniają producentów dysponujących prawdziwymi możliwościami spawania RF od tych, którzy wymieniają tę technologię w swoich możliwościach, nie mając dyscypliny procesowej umożliwiającej jej konsekwentne wdrażanie.

Konstrukcja szwów przestała być przypisem produkcyjnym i stała się wyróżnikiem produktu. W przypadku marek konkurujących na rynku wodoodporności premium należy to do specyfikacji produktu, a nie jako zakładany szczegół.

Spawanie RF a szycie: bezpośrednie porównanie
