Wewnątrz laboratorium Sealock: Tester udarności oscylacji bagażu (XE-I09BA)

Prawie każda katastrofalna awaria torby, o której słyszy kupujący, zaczyna się w tym samym miejscu: w miejscu, w którym pasek, uchwyt lub pierścień typu D stykają się z panelem nadwozia. Tkanina rzadko pęka w środku. Zamki błyskawiczne rzadko rozpinają się wzdłuż łańcucha. Zawodzi kotwica — kilka centymetrów kwadratowych przyspawanej łaty, rygla lub pętli z taśmy, która musi tysiące razy przenieść cały ciężar załadowanej torby na elastyczną ścianę, przy obciążeniach, które nigdy nie są stałe i nieprzewidywalne. Dlatego statyczny test ściągania, niezależnie od imponującej liczby, jaką generuje, jest słabym prognostykiem zwrotów pola. Złącze, które wytrzyma pojedyncze naciągnięcie o masie 80 kg, może nadal ulec uszkodzeniu po 400 cyklach dynamicznego wstrząsu o masie 8 kg, ponieważ zmęczenie i maksymalna wytrzymałość to dwie różne fizyki.

Maszyną, która oddziela te dwa światy w naszym laboratorium, jest tester udarności oscylacji bagażu — YFLJQ-0232, model XE-I09BA, numer instrumentu LAB-006, używany w naszym dziale jakości od października 2018 r. i ostatnio skalibrowany zewnętrznie 19 grudnia 2025 r., z ponowną kalibracją planowaną na 18 grudnia 2026 r. Wewnętrznie działa zgodnie ze standardową procedurą operacyjną YFL-WI-PZ-03, wersja A/0, z dnia 28 grudnia 2023 r. W tym artykule opisano, co faktycznie robi maszyna, dlaczego test ma większe znaczenie w przypadku wodoodpornych toreb zgrzewanych przy użyciu wysokiej częstotliwości niż w przypadku bagażu szytego konwencjonalnie, a także o co powinien zapytać kierownik ds. zaopatrzenia, gdy zobaczy w karcie specyfikacji dostawcy informację „testowano na uderzenia drgań”.

Co właściwie oznacza „wpływ oscylacyjny”.

Test jest zwodniczo prosty do opisania i dość trudny do dobrego wykonania. Torbę ładuje się do określonej wagi, a następnie zawiesza na maszynie za pomocą dowolnego elementu podlegającego badaniu — pojedynczego górnego uchwytu, pary pasków naramiennych, pętli do ciągnięcia, całkowicie wysuniętego uchwytu wózka. Głowica udarowa podnosi załadowaną torbę o określony skok, a następnie ją zwalnia. Resztę zrobi grawitacja. Worek spada, a zespół tłumionej sprężyny na górze głowicy pochłania, a następnie zwraca energię upadku, dzięki czemu próbka nie jest upuszczana tylko raz, ale wprawiana w ciągłe drgania wznoszące i opadające. Każdy cykl wysyła falę uderzeniową w dół paska do punktu zakotwiczenia, a następnie całkowicie ją rozładowuje. Załaduj, uderz, rozładuj, powtórz.

Chińska norma dotycząca metod przemysłu lekkiego, która to formalizuje, QB/T 2922-2018Etui i torba — Metoda badania uderzenia wstrząsowegoopisuje zasadę polegającą na załadowaniu torby określonym ciężarem, podniesieniu jej za uchwyt, pasek na ramię lub całkowicie wysunięty uchwyt wózka poprzez ustalony skok, umożliwieniu jej swobodnego opadania pod wpływem siły ciężkości oraz wykorzystaniu sprężyny do pochłaniania i uwalniania energii uderzenia, tak aby torba doświadczała powtarzających się uderzeń i oscylacji, testując w ten sposób wytrzymałość rączki, paska, rączki wózka i korpusu na wstrząsy i uderzenia. Urządzenie jest ściśle określone: ​​łączna masa dolnej przyssawki, górnego bloku tłumiącego, pręta udarowego i standardowego mocowania wynosi 8,1 ± 0,2 kg, skok w jednym kierunku wynosi 150 ± 5 mm, a zespół tłumiący hałas na górnej przyssawce zapewnia siłę sprężyny 110 ± 10 N po ściśnięciu. Układ sterowania musi umożliwiać regulację szybkości udaru, umożliwiać ustawienie i rejestrację liczby cykli oraz musi automatycznie zatrzymywać maszynę, jeśli próbka spadnie podczas badania.

To ostatnie zdanie ma większe znaczenie, niż się wydaje. Automatyczne zatrzymanie po opadnięciu próbki nie jest funkcją wygodną — to ona sprawia, że ​​zliczenie cykli jest ważnym punktem danych. Jeśli pasek rozerwie się w cyklu 612, a maszyna będzie uderzać pustym uchwytem, ​​aż osiągnie zaprogramowaną wartość 1500, raport nie będzie zawierał żadnych przydatnych informacji. Ponieważ maszyna zatrzymuje się w momencie rozłączenia, odczyt licznikaJesttrwałość zmęczeniową tego stawu.

Maszyna na naszym piętrze

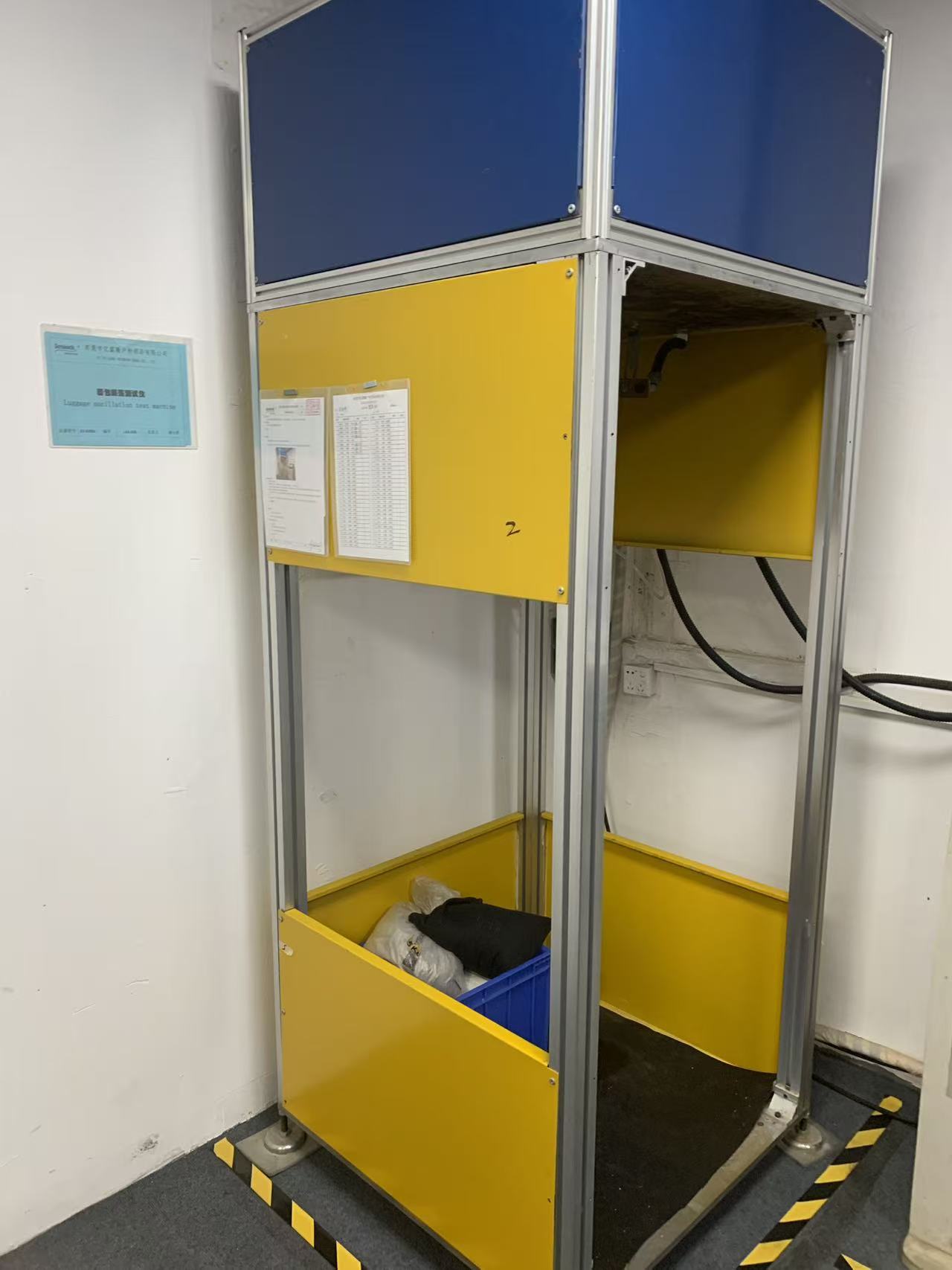

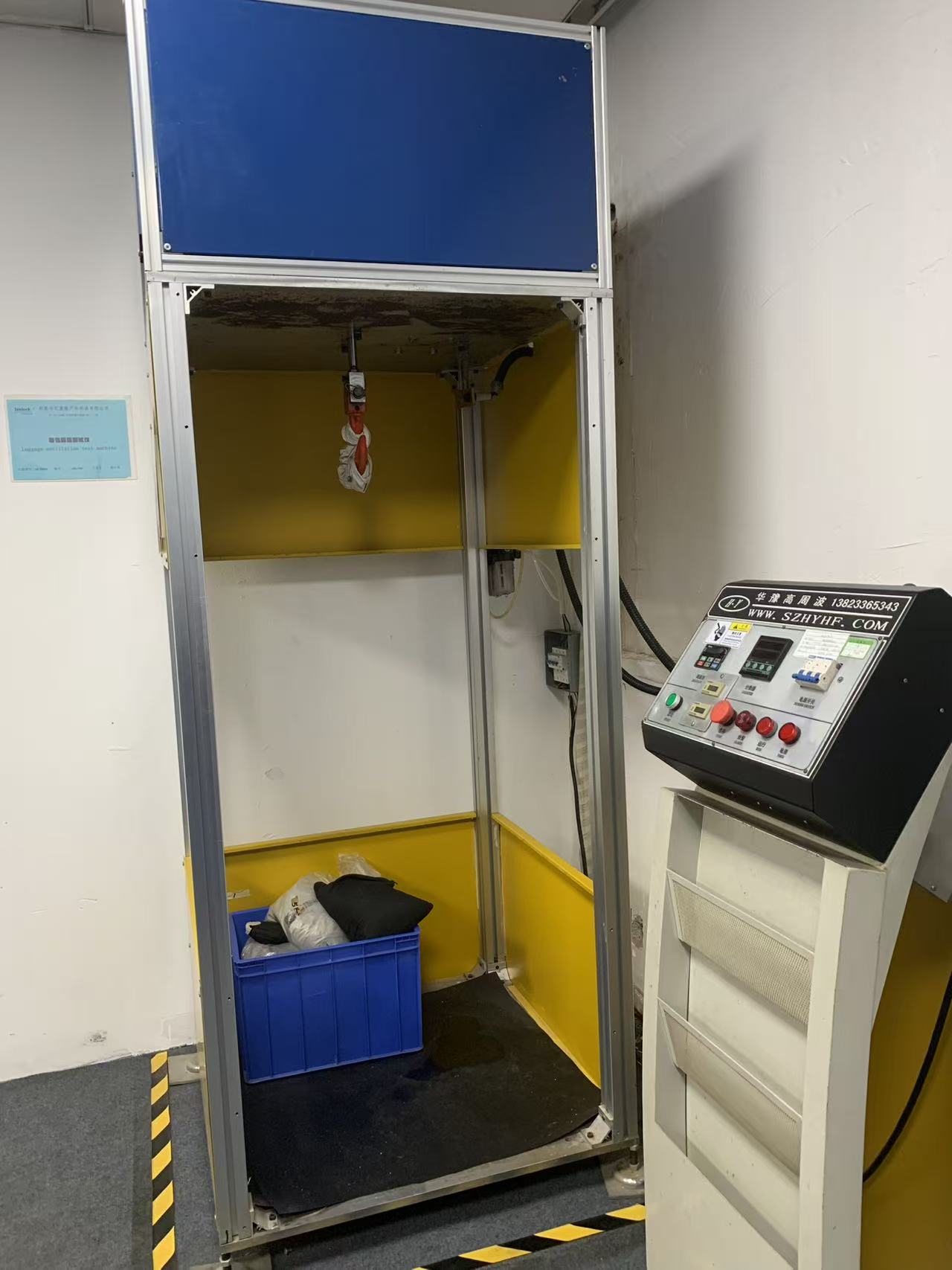

Nasze urządzenie zostało zbudowane przez producenta sprzętu wysokiej częstotliwości z Shenzhen i celowo jest nieestetyczne. Komora testowa składa się z wytłaczanej ramy aluminiowej z żółtymi i niebieskimi panelami wypełniającymi, otwartej od strony roboczej i pokrytej ciężką gumową matą eliminującą odbicie. Głowica udarowa zwisa z górnej poprzeczki; poniżej znajduje się próbka, a w skrzyni u podstawy skalibrowane worki z piaskiem, których używamy, aby doprowadzić worek do znamionowego obciążenia testowego. Drzwi uchylne zamykają stronę roboczą przed rozpoczęciem przejazdu i jest to jedyna rzecz stojąca pomiędzy operatorem a jadącym z dużą prędkością workiem 20 kg.

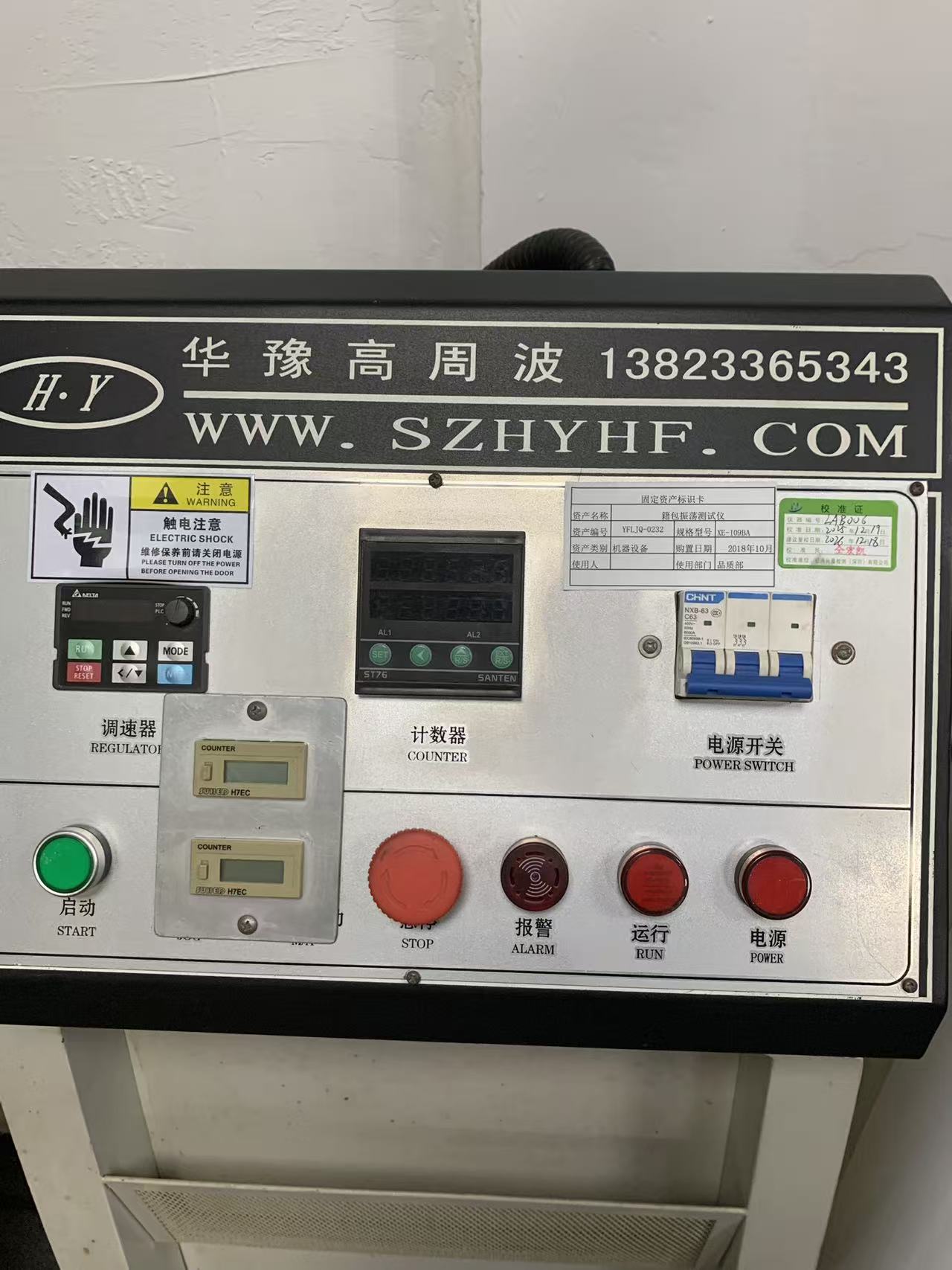

Cokół kontrolny znajduje się na zewnątrz klatki. Jego układ informuje dokładnie, jak przebiega test: przemiennik częstotliwości Delta po lewej stronie pełni funkcję regulatora prędkości, cyfrowy licznik SANTEN ST76 z dwoma kanałami alarmowymi znajduje się pośrodku, dwa elektromechaniczne liczniki FUJI H7EC rejestrują cykle skumulowane niezależnie od programowalnego, a trójbiegunowy wyłącznik CHNT NXB-63 C63 o napięciu 400 V, 50 Hz i zdolności wyłączania 6000 A obsługuje napięcie wejściowe moc. Poniżej znajdują się przycisk startu, duży wyłącznik awaryjny w kształcie grzybka oraz wskaźniki alarmu, pracy i zasilania.

Zduplikowane liczniki są tam nie bez powodu. Programowalny licznik zatrzymuje maszynę w cyklu docelowym; liczniki mechaniczne gromadzą cykle życia maszyny i umożliwiają kontrolę krzyżową, jeśli ktoś ma wątpliwości, czy przebieg został zresetowany w trakcie testu. Kiedy niezależny audytor klienta pyta, skąd wiemy, że raport odzwierciedla pełny przebieg, wskazujemy na tę odpowiedź.

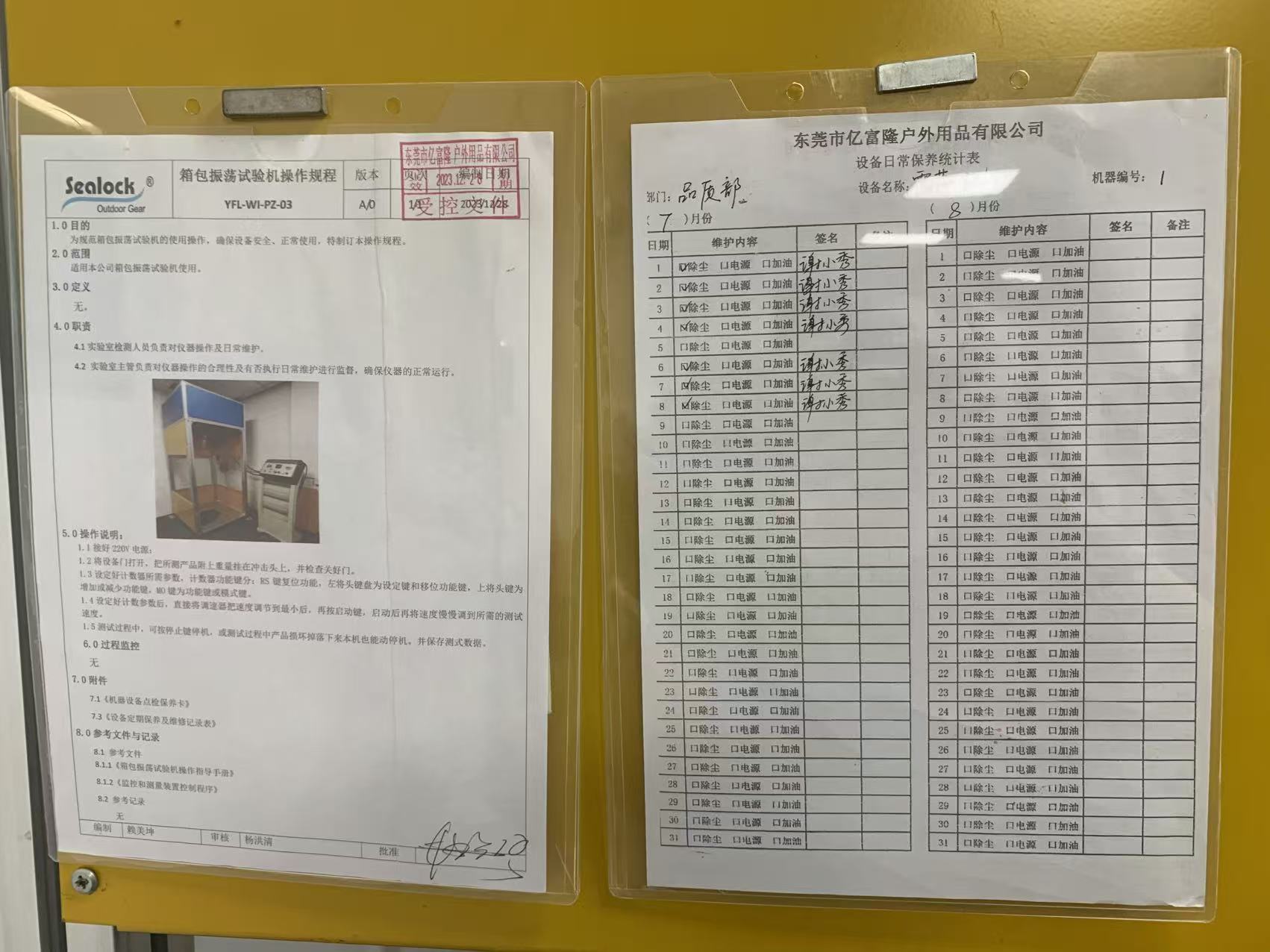

Jak to prowadzimy: SOP YFL-WI-PZ-03

Kontrolowana procedura zamieszczona na maszynie jest krótka, a każda jej klauzula istnieje, ponieważ ktoś kiedyś ją pomylił.

Operator podłącza zasilanie 220 V, otwiera drzwi komory, zawiesza próbkę — już załadowaną do ciężaru znamionowego — na głowicy udarowej za pomocą odpowiedniego uchwytu i zanim cokolwiek się poruszy, potwierdza, że ​​drzwi są prawidłowo zamknięte. Następnie programuje się licznik: klawisz resetowania kasuje poprzedni przebieg, klawisze shift i inkrementacji ustawiają docelową liczbę cykli, a klawisz trybu wybiera funkcję zliczania. Dopiero po ustawieniu wartości docelowej operator zmniejsza regulator prędkości do minimum, naciska przycisk Start, a następnie powoli zwiększa prędkość do wymaganej wartości testowej. Rozpoczęcie pracy z dużą prędkością jest zabronione, ponieważ nagły pierwszy skok powoduje wstrząs, jakiego nie przewidywała norma, i może spowodować fałszywe wczesne uszkodzenie mocowania, a nie testowanego złącza.

Podczas pracy operator może w dowolnym momencie zatrzymać maszynę za pomocą klawisza stop. Jeśli próbka pęknie i spadnie, maszyna zatrzymuje się. Następnie rejestrowane są dane testowe. SOP przypisuje obsługę i rutynową konserwację inspektorowi laboratorium, a nadzór nad obydwoma - kierownikowi laboratorium i jest poparte codziennym dziennikiem konserwacji — usuwanie kurzu, kontrola mocy, smarowanie — podpisywanym dzień po dniu.

Liczba ładunków i cykli: jakie powinny być liczby

Standard metody określa sposób potrząsania torbą; Norma produktu określa, jak mocno i na jak długo. Do toreb przewożonych czyli QB/T 1333-2018Torebka i plecak, w którym obciążenie testowe ustala się na podstawie objętości korpusu torby, a nie – jak miało to miejsce we wcześniejszej edycji z 2010 r. – zgodnie ze specyfikacją produktu, i w którym ocenia się jedynie pasek na ramię, w którym pojedynczy uchwyt i pasek na ramię mają wspólny obszar zszycia. Typowe testy komercyjne obejmują 400 cykli na podwójnych paskach naramiennych pod określonym obciążeniem 6 kg, z uchwytami ocenianymi dla ich własnej kombinacji obciążenia i cyklu.

Czterysta cykli to podłoga, a nie sufit, i jest skalibrowany do codziennej torebki, a nie do 60-litrowego suchego worka, który będzie wyrzucony na pokład łodzi przez dekadę. Nasze wewnętrzne wymagania dotyczące przenoszenia ładunku wynoszą 1500 cykli i więcej, a w przypadku programów ekspedycyjnych i morskich przeprowadzamy znacznie większe obliczenia przy obciążeniach określonych na podstawie pojemności znamionowej torby, a nie z tabeli objętości standardowej. Kiedy własny protokół klienta określa inną kombinację – większe obciążenie w mniejszej liczbie cykli w celu symulacji obsługi bagażu lub lżejsze obciążenie w znacznie większej liczbie w celu symulacji dojazdów do pracy – maszyna po prostu pobiera te liczby. Docelowe prędkości, obciążenie i cykle są ustalane przez operatora, dlatego właśnie warto mieć przyrząd we własnym zakresie, a nie kupować miejsca testowe z zewnątrz.

Dlaczego ten test jest inny w przypadku zgrzewanych toreb wodoodpornych?

W tym miejscu fabryka wodoodpornego sprzętu różni się od konwencjonalnej fabryki bagażu. W szytej torbie kotwica paska naramiennego to pętla z taśmy zaczepiona w szwie i wzmocniona ryglem. Trybem awaryjnym jest przetarcie nitki i postępujące wyrywanie ściegu, a ono zapowiada się samo: ściegi się rozluźniają, pętla się przekrzywia, kupujący zauważa, zanim puści.

W torbie zgrzewanej metodą wysokiej częstotliwości nie ma w ogóle szwów na kotwicy lub szwy mają charakter dekoracyjny, a rzeczywista ścieżka obciążenia przebiega przez zgrzewaną łatę przyklejoną do powierzchni czołowej panelu nadwozia z TPU lub PCV. To połączenie zawodzi w wyniku zdzierania, a nie ścierania, a uszkodzenie zdzierania jest ciche i nagłe. Spoina, która była lekko zimna – niewystarczający odstęp, zanieczyszczona powierzchnia, matryca, która odsunęła się od równoległości o ułamek milimetra – przejdzie bez problemu statyczny test rozciągania, a następnie rozwarstwi się na krawędzi łaty gdzieś pomiędzy cyklami 300 a cyklem 900, ponieważ każdy cykl oscylacji pojawia się na tej samej krawędzi natarcia wiązania.

To jest porażka, która generuje recenzje rozpoznawalne przez każdego menedżera kategorii: torba, która była w porządku przez jeden sezon, a potem „pasek po prostu odpadł” z czystą, nie postrzępioną łatką. Jest to także, co ważne, Ahydroizolacjaawaria, a nie tylko awaria wytrzymałościowa, ponieważ częściowo oderwana łata otwiera drogę wycieku przez materiał wierzchni na długo przed jego całkowitym oddzieleniem. Torba może zacząć przepuszczać wodę przez zaczep na ramię, a jednocześnie doskonale przenosić ładunek.

Dlatego tester oscylacji iskomputeryzowany tester rozciągania i odrywaniaczyta się je razem, a nie osobno. Test odrywania daje nam statyczną wytrzymałość wiązania spoiny w kilogramach w porównaniu z naszą wewnętrzną tabelą materiałów; Testowanie oscylacji mówi nam, czy to wiązanie wytrzymuje dynamiczne, powtarzające się obciążenie jednokrawędziowe w geometrii, którą faktycznie zobaczy w eksploatacji. Spoina może być mocna, a mimo to odporna na zmęczenie, jeśli geometria łaty koncentruje się na odrywaniu w jednym narożniku. Dopiero drugi test to wykryje.

Na co patrzymy, kiedy bieg się kończy

Liczba ukończonych cykli jest warunkiem pozytywnym, a nie wynikiem pozytywnym. Po zatrzymaniu licznika próbka zostaje opuszczona i poddana badaniu zgodnie z pisemną listą kontrolną: brak oddzielenia lub częściowe oddzielenie uchwytu, paska lub łaty kotwiczącej; brak rozwarstwiania lub unoszenia się na krawędzi spawanego zbrojenia; brak pęknięć, deformacji lub pęknięć sprzączek, suwaków, D-ringów lub triglides; brak zerwania nici przy każdym ściegu wzmacniającym; brak zniekształceń panelu nadwozia wokół punktu obciążenia; oraz, w przypadku toreb z systemem wózka, uchwyt, który nadal płynnie się wysuwa i chowa oraz skutecznie się blokuje.

Wszystko inne niż separacja jest nadal rejestrowane. Krawędź łaty, która podniosła się o dwa milimetry po 1500 cyklach, to porażka i nieudany proces, w związku z czym wraca do inżynierii jako kwestia parametrów spawania, a nie do podpisania. Jeżeli badanie ma charakter niszczący lub próbka jest oznakowana, próbka zostaje poddana kwarantannie i nie trafia ponownie do zapasów przeznaczonych do sprzedaży.

Gdzie znajduje się w szerszym łańcuchu kontroli jakości

Żaden pojedynczy instrument nie certyfikuje torby. Tester oscylacji sprawdza wytrzymałość na obciążenia dynamiczne w punktach kotwiczenia i sprawdza się w każdym kierunku:Tester żywotności suwaka posuwisto-zwrotnegowytrzymuje zamknięcie przez 3000 cykli pod obciążeniem poprzecznym i wzdłużnym dostosowanym do rozmiaru; thetester ścieralnościitester trwałości koloru wcierajączająć się trwałością powierzchni i transferem wykończenia; theprogramowalna komora temperatury i wilgotnościpoddaje proces starzenia materiału poprzez cykle gorącej i wilgotnej temperatury poniżej zera przed ponownym sprawdzeniem właściwości mechanicznych. Następnie cały zespół poddawany jest pełnym testom w zanurzeniu w wodzie trwającym dwie godziny lub dłużej w przypadku produktów zanurzalnych lub testom w przypadku ulewnego deszczu i strumienia wody w przypadku produktów odpornych na deszcz, a nie zanurzenie.

Uruchamianie testów oscylacyjnychPostarzenie się klimatyczne jest jedną z bardziej odkrywczych sekwencji dostępnych dla nabywcy i warto ją wyraźnie określić. Połączenia klejone i niektóre gatunki folii TPU tracą znaczną wytrzymałość na odrywanie po siedemdziesięciu dwóch godzinach ekspozycji na gorąco i wilgoć. Kotwa taśmowa, która wytrzymuje 1500 cykli nowych i 600 cykli po starzeniu, mówi coś, czego nie zapewni żaden test w temperaturze pokojowej.

O co kupujący powinni pytać

„Przetestowane oscylacje” w karcie specyfikacji nic nie znaczą bez czterech liczb: obciążenie w kilogramach, liczba cykli, testowany podzespół i kryteria akceptacji. Poproś o wszystkie cztery. Zapytaj, czy osiągnięto licznik lub czy maszyna zatrzymała się automatycznie wcześniej. Zapytaj, czy torba była testowana jako nowa lub po kondycjonowaniu w środowisku. A szczególnie w przypadku produktów spawanych, zapytaj, czy kontrola po badaniu obejmowała podniesienie krawędzi przy spawanych miejscach wzmocnienia, ponieważ dostawca, który sprawdza tylko pod kątem separacji, zgłosi pozytywny wynik worka, który już zaczął się odklejać.

W przypadku programów OEM i ODM parametry te ustalamy wspólnie na etapie rozwoju, uruchamiamy je na pierwszych artykułach przed zamrożeniem oprzyrządowania i powtarzamy je w trakcie produkcji. Tam, gdzie wymagany jest własny protokół marki lub raport z laboratorium strony trzeciej, dane wewnętrzne stają się wstępnym badaniem: wolelibyśmy znaleźć problem w cyklu 700 na naszym własnym piętrze niż w raporcie SGS lub QIMA na trzy tygodnie przed wysyłką.

Często zadawane pytania

Czy badanie udarności oscylacyjnej jest tym samym, co badanie upuszczenia?

Nie. Test upadku ocenia, co dzieje się z torbą i jej zawartością po pojedynczym, niekontrolowanym uderzeniu w twardą powierzchnię. Testy udarności oscylacyjnej oceniają zmęczenie punktów nośnych w setkach lub tysiącach kontrolowanych cykli obciążenia i zwolnienia. Znajdują różne awarie, a torba może wygodnie przejść przez jedną, zawodząc drugą.

Czy tym urządzeniem można przetestować miękką lodówkę lub suchą torbę, a także plecak?

Tak. Na uchwycie można zawiesić wszystko, co ma określony punkt noszenia — pojedynczy uchwyt do przenoszenia w suchej torbie, podwójne paski na ramiona w chłodniejszym plecaku, górny uchwyt w torbie. Produkty o miękkich stronach są wyściełane w miejscu styku mocowania, dzięki czemu zacisk nie ściera paska i nie powoduje fałszywego uszkodzenia w uchwycie, a nie w złączu.

Jakiego obciążenia należy użyć, jeśli torba nie ma podanej pojemności?

Norma produktu wyprowadza ją z objętości korpusu torby. W praktyce w przypadku sprzętu outdoorowego wolimy testować przy wydajności znamionowej, którą marka faktycznie wydrukuje na własnym opakowaniu, powiększoną o marżę, ponieważ jest to liczba, którą konsument potraktuje jako pozwolenie.

Czy pozytywny wynik gwarantuje, że torba nie zawiedzie w terenie?

Gwarantuje, że projekt i proces, zgodnie z próbką, przekroczyły określony próg zmęczenia. Trwałość polowa zależy również od spójności produkcji, dlatego też badania oscylacyjne przeprowadzane są na próbkach produkcyjnych, a nie tylko na złotej próbce, a parametry spawania w trakcie procesu są monitorowane niezależnie.

Czy sprzęt jest skalibrowany?

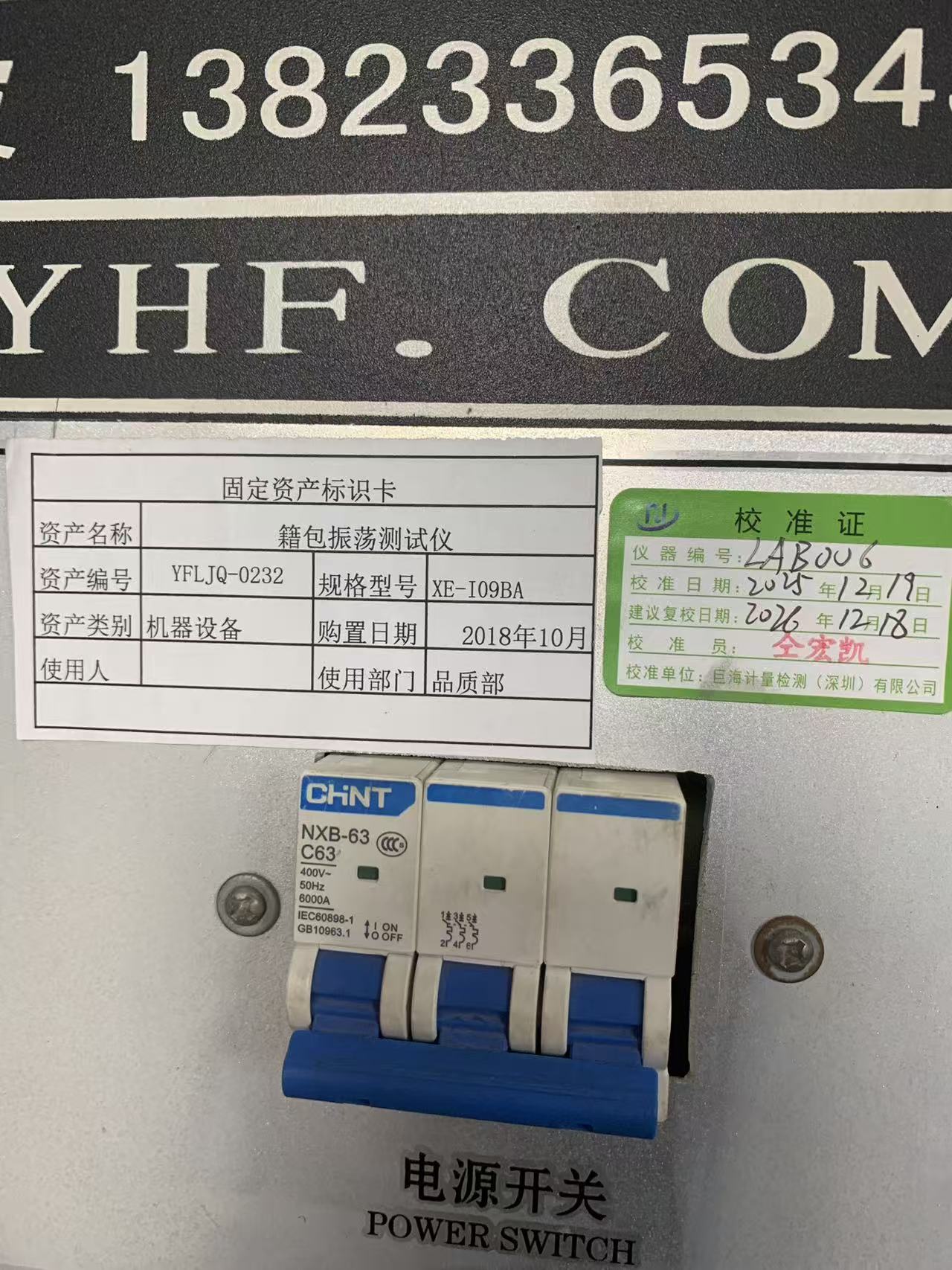

Zewnętrznie, przez akredytowaną placówkę wzorcującą, z certyfikatem wywieszonym na maszynie. Aktualny certyfikat jest datowany na 19 grudnia 2025 r., a termin ponownej kalibracji przypada na 18 grudnia 2026 r. Status kalibracji jest częścią każdego audytu wewnętrznego i jest udostępniany wizytującym klientom na żądanie.

Następny z tej serii

Następnym instrumentem, który otworzymy, będzie standardowa szafka do dopasowywania kolorów źródła światła — małe, niepozorne pudełko, które rozwiązuje więcej sporów klientów niż jakikolwiek inny element wyposażenia w budynku, ponieważ kolor to cecha, którą każdy kupujący sprawdza osobiście, a prawie każdy sprawdza przy złym oświetleniu.

Sealock od ponad dwudziestu lat buduje wodoodporny sprzęt spawany wysokiej częstotliwości w Dongguan w Chinach i Ho Chi Minh City w Wietnamie dla takich marek jak OSPREY, Helly Hansen, SIMMS, AFTCO, West Marine i STANLEY. Jeśli chciałbyś otrzymać pełny protokół testowy dla tworzonego przez siebie programu lub chcesz określić parametry oscylacji we własnej umowie jakościowej, napisz na adresinfo@sealock.com.hk.
