Czterdzieści osiem godzin we mgle solnej: jak testujemy sprzęt wodoodpornego sprzętu morskiego

Sucha torba, która była na łódce dwa sezony, rzadko kiedy zawodzi, bo materiał się poddał. Zawodzi, ponieważ pierścień D wykwitł na biało i zatarł się, suwak nie będzie już biegł gładko wzdłuż wodoodpornego zamka błyskawicznego, karabińczyk pozostawił smugę rdzy na jasnym panelu lub nit spuchł i rozszczepił materiał wokół niego. Sól nie atakuje części torby, o których lubią mówić producenci. Atakuje małe metalowe komponenty, które są wybierane na późnym etapie rozwoju, kupowane ze względu na cenę i nigdy nie testowane – i robi to w sposób, który zamienia awarię funkcjonalną w awarię wyglądu, a następnie w awarię uszczelnienia, zwykle w tej kolejności.

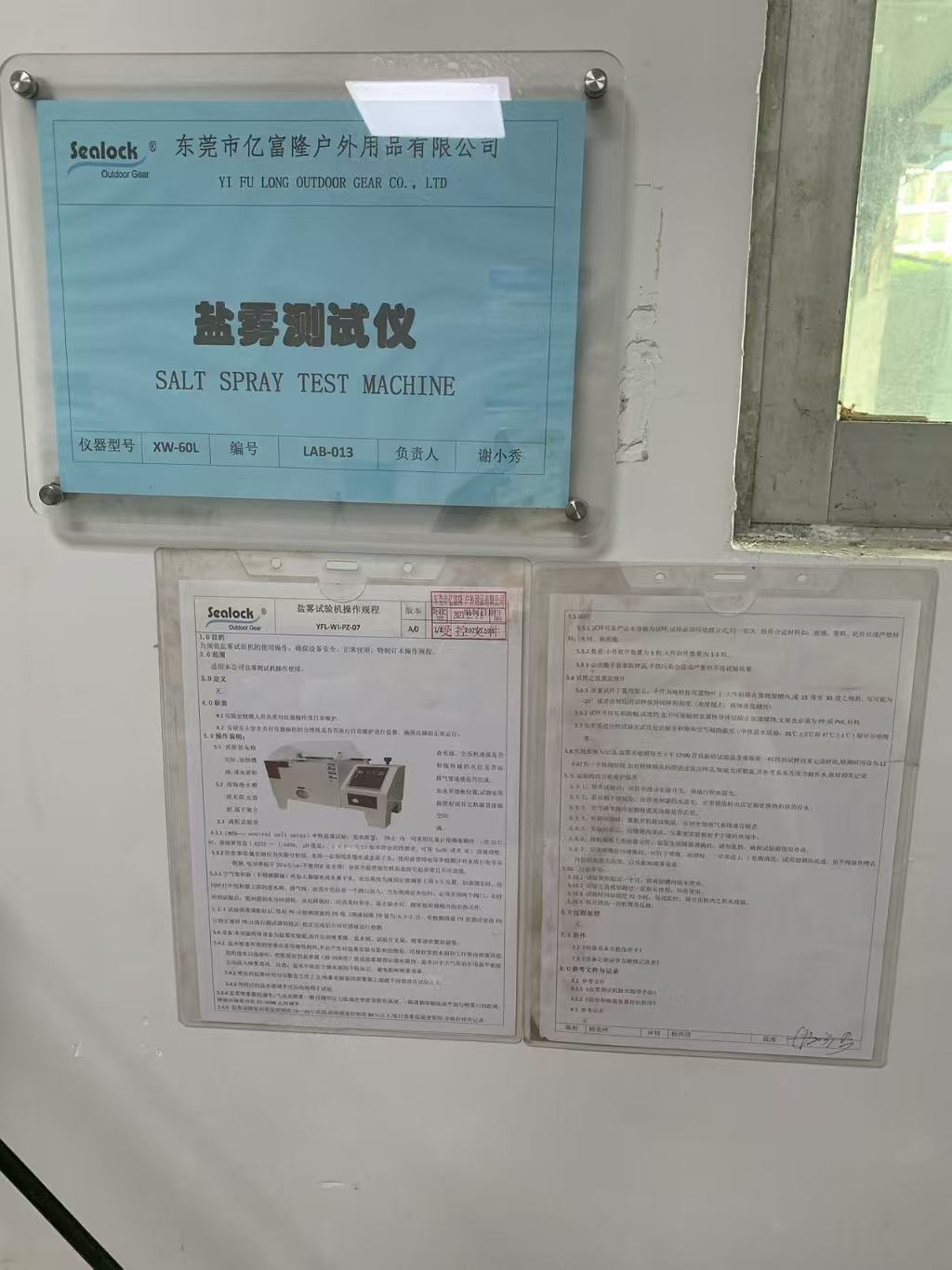

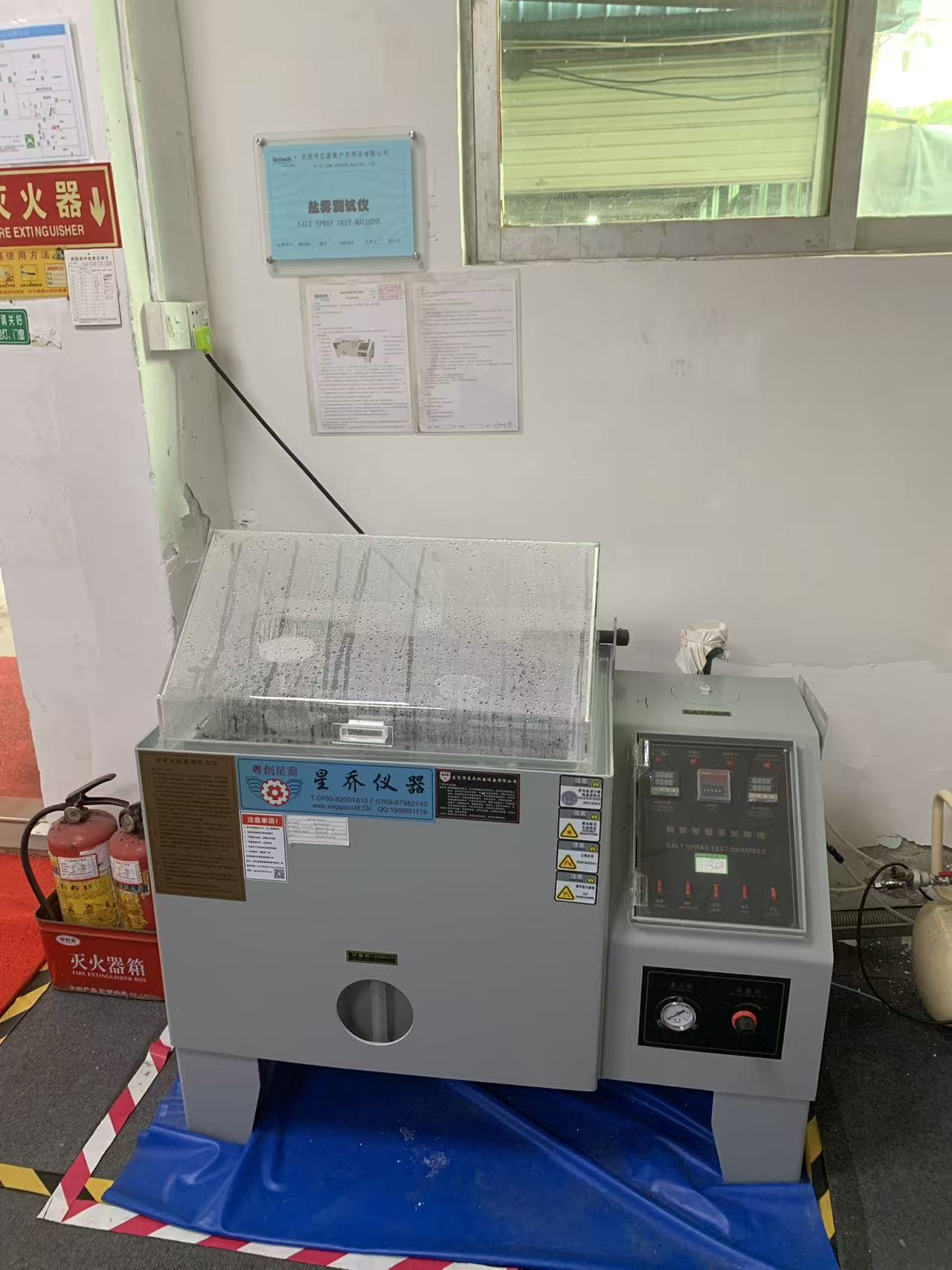

Przyrządem, który wykrywa to zanim zrobi to klient, jest komora mgły solnej: model XW-60L, numer przyrządu LAB-013, działająca w ramach kontrolowanej procedury YFL-WI-PZ-07, wersja A/0, z dnia 28 grudnia 2023 r., skalibrowana zewnętrznie 19 grudnia 2025 r. z rekalibracją planowaną na 18 grudnia 2026 r. Przeprowadza test neutralnej mgły solnej i jest najmniej jednoznacznym instrumentem w naszej laboratorium. Albo powłoka utrzymywała się przez określoną liczbę godzin, albo nie.

Czym właściwie jest test mgły solnej

Neutralna mgła solna, zwykle zapisana jako NSS, jest najpowszechniej stosowanym przyspieszonym testem korozji w produkcji. Poddaje materiały i powłoki działaniu stale rozpylanej mgły solnej w kontrolowanej temperaturze komory 35°C, przy użyciu 5% roztworu chlorku sodu o pH utrzymywanym pomiędzy 6,5 a 7,2. Dwa dokumenty regulujące to ASTM B117 i ISO 9227, przy czym GB/T 10125 jest równoważną chińską normą. Mgła wytwarza się w sposób ciągły, osadza się na próbkach i spływa. Nie ma cykli na mokro i na sucho, nie ma wahań temperatury ani składnika ultrafioletowego. Jest to pojedynczy, nieubłagany stan.

Ta prostota jest zarówno siłą, jak i ograniczeniem tej metody. NSS nie jest symulacją morza. Nic w naturze nie utrzymuje składnika w temperaturze 35°C w nasyconej mgle solnej bez jednej przerwy na suszenie, a korelacja między godzinami pracy komory a latami rzeczywistej pracy jest na tyle luźna, że ​​żadne poważne laboratorium nie opublikuje współczynnika przeliczeniowego. To, co NSS robi znakomicie, to dyskryminacja. Dwie ocynkowane sprzączki, które wyglądają identycznie, kosztują kilka centów od siebie i pochodzą od różnych dostawców, zostaną czysto oddzielone w komorze mgły solnej: jedna wykazuje białą rdzę po 24 godzinach, druga jest czysta po 72 godzinach. To porównanie jest powtarzalne, można je obronić i stanowi podstawę do zatwierdzenia lub odrzucenia elementu.

Warunki, które trzymamy

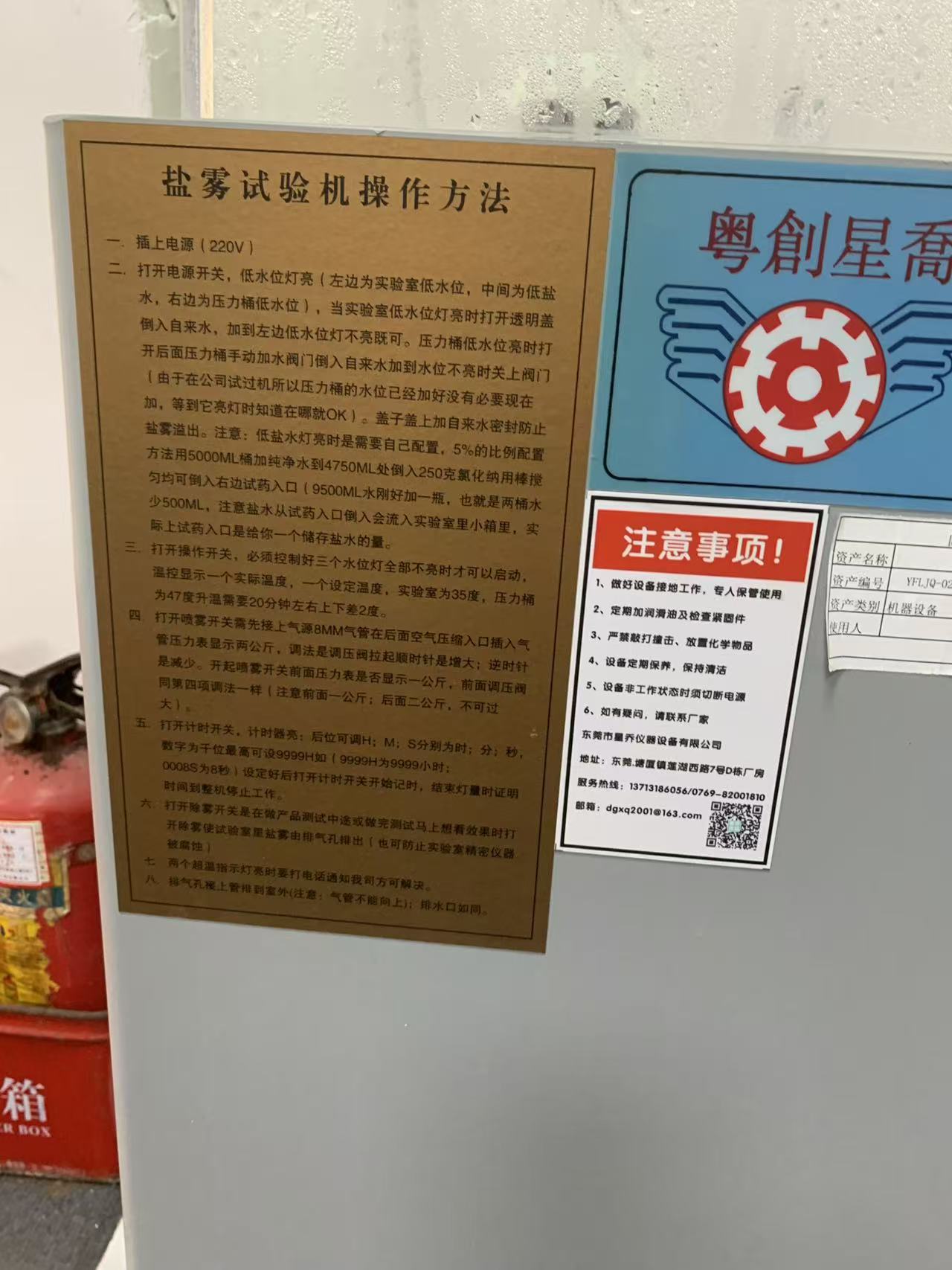

Parametry operacyjne są umieszczone na samej maszynie, na tabliczce zawierającej więcej praktycznych szczegółów niż większość instrukcji obsługi sprzętu.

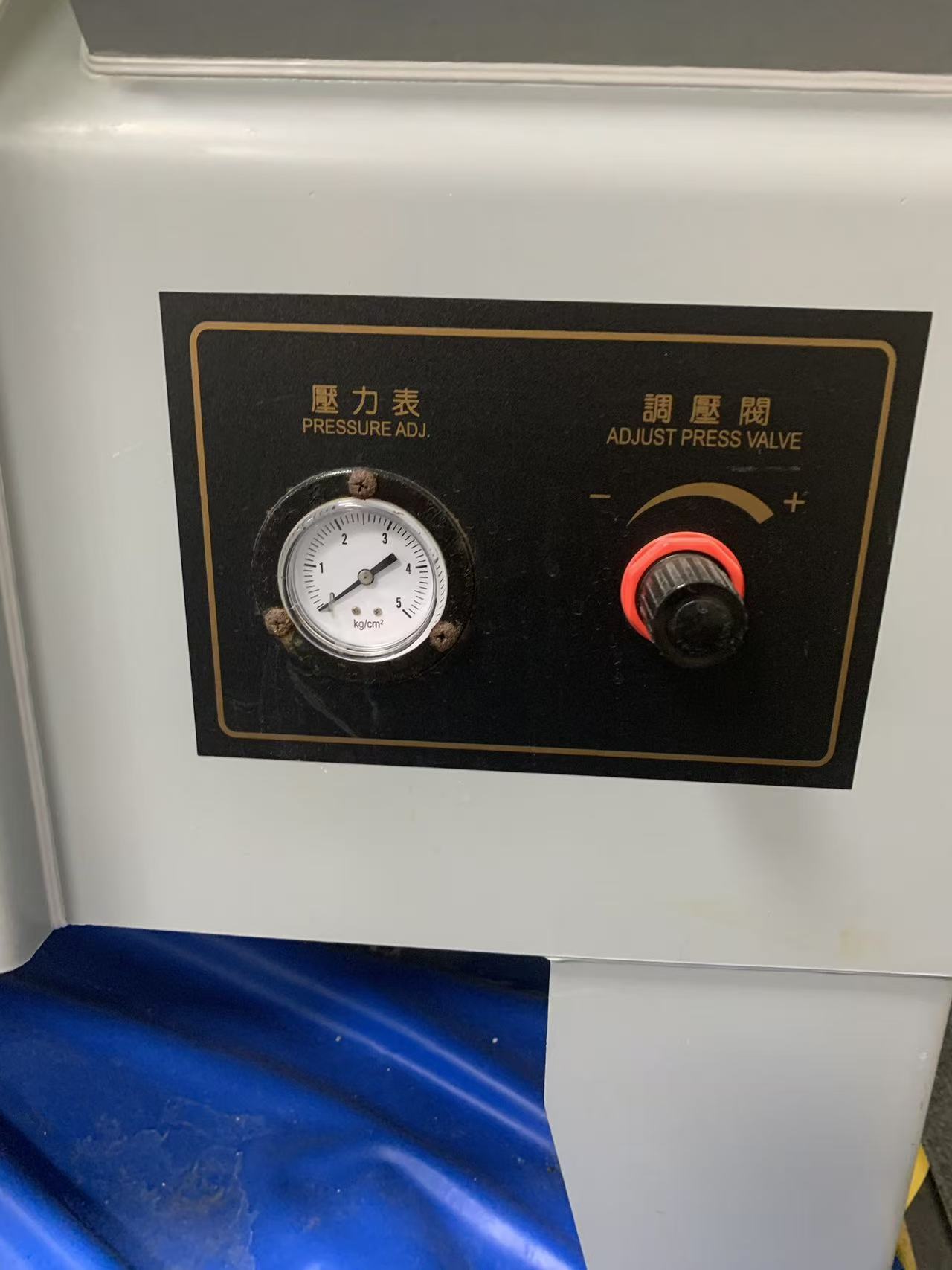

Solanka jest mieszana przez operatora, a nie kupowana jako gotowa: 250 gramów chlorku sodu rozpuszczonych w oczyszczonej wodzie dopełnionej do 4750 mililitrów w 5-litrowym naczyniu, zmieszane do uzyskania jednolitego 5% roztworu i wlane przez wlot odczynnika. Komora pracuje w temperaturze 35°C. Bęben ciśnieniowy z nasyconym powietrzem nagrzewa się do temperatury 47°C, a osiągnięcie tej temperatury zajmuje około dwudziestu minut; dwa kontrolery na panelu pokazują niezależnie wartości ustawione i rzeczywiste, a rozbieżność między nimi o dwa stopnie oznacza tolerancję roboczą. Sprężone powietrze wchodzi przez przewód o średnicy 8 mm z tyłu, regulowany do około 2 kg/cm² na tylnym manometrze i około 1 kg/cm² z przodu — a tabliczka wyraźnie ostrzega przed udawaniem się wyżej, ponieważ nadmierne ciśnienie w atomizerze niszczy jakość mgły bez żadnych wyraźnych objawów na panelu.

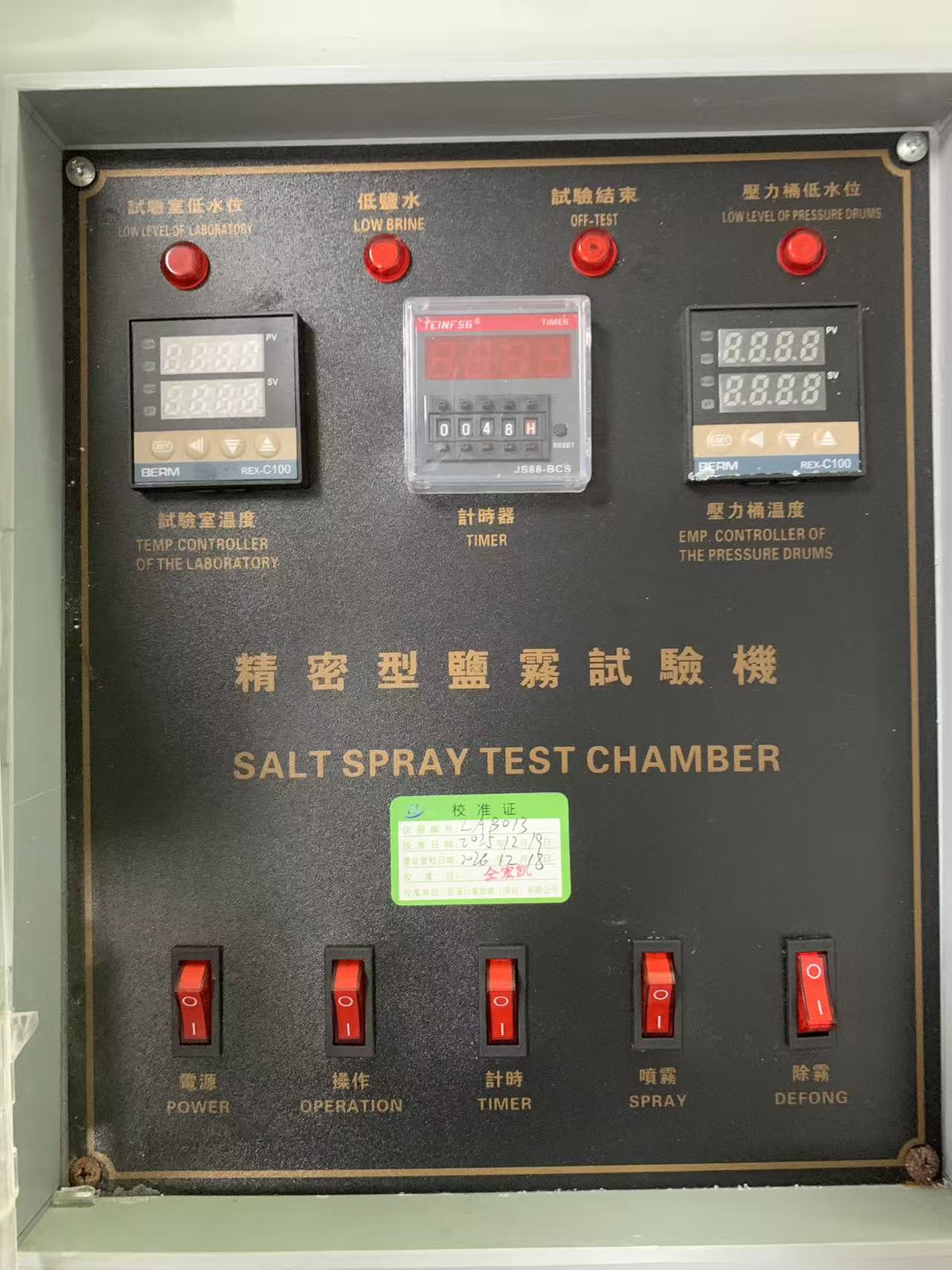

Trzy lampki niskiego poziomu pilnują wody w komorze, solanki i bębna ciśnieniowego, a procedura jest jednoznaczna: maszyny nie można uruchomić, dopóki wszystkie trzy nie zgasną. Uruchomienie atomizera na sucho lub uruchomienie komory nawilżającej bez wody powoduje uszkodzenie urządzenia i ciche unieważnienie trwającego testu. Timer akceptuje do 9999 godzin i wyłącza maszynę po osiągnięciu ustawionej wartości, co umożliwia pracę bez nadzoru przez 48 lub 96 godzin.

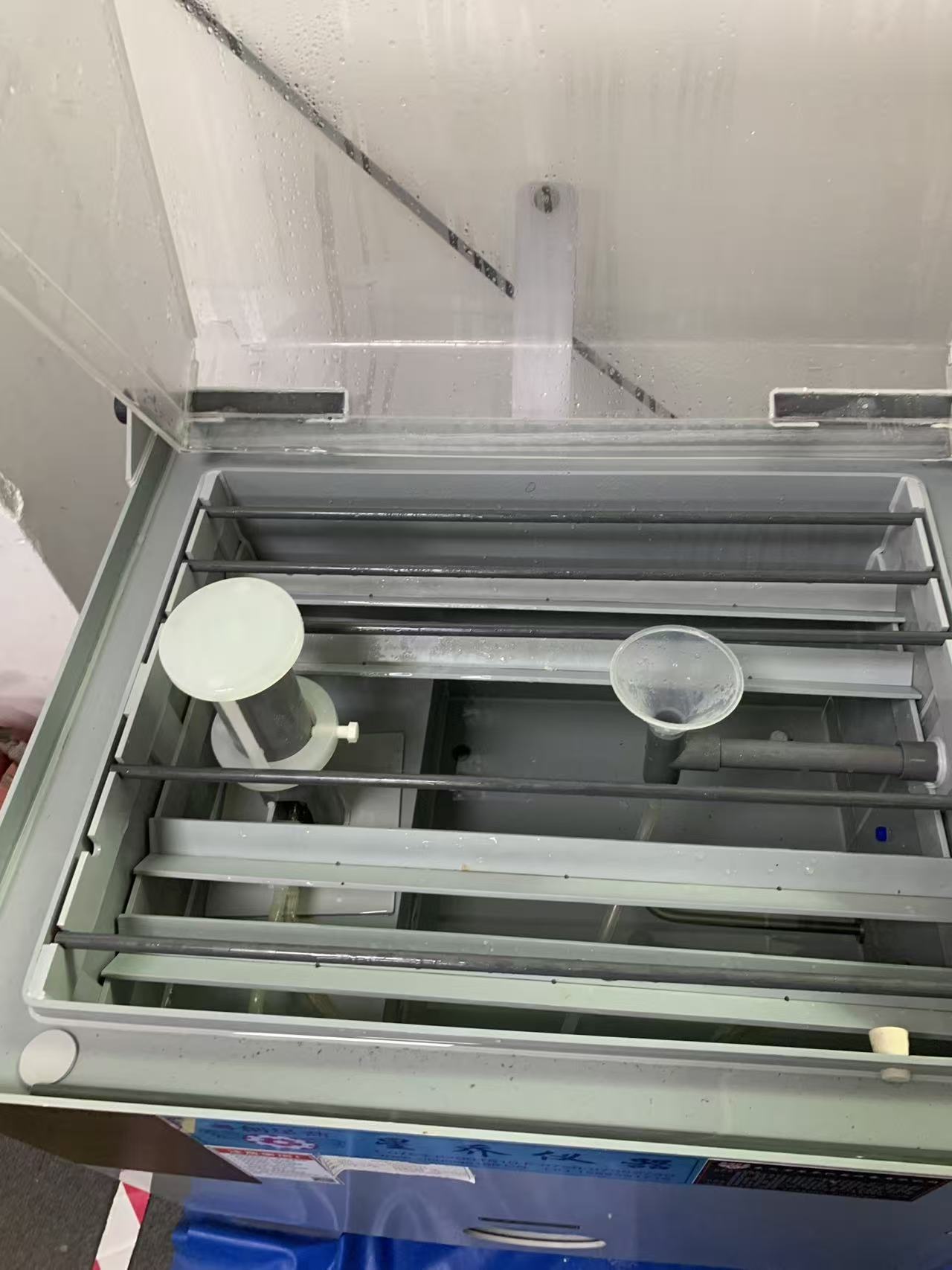

Sama jakość mgły jest raczej weryfikowana niż zakładana. Lejek zbierający i cylinder miarowy znajdują się wewnątrz komory podczas cykli, a osiadła objętość jest mierzona w stosunku do standardowego zapotrzebowania wynoszącego w przybliżeniu 1 do 2 mililitrów na 80 centymetrów kwadratowych na godzinę, uśrednionego w dłuższym okresie zbierania. Komora, w której panuje temperatura, ciśnienie i stężenie, ale która zapewnia niewłaściwą szybkość opadu, generuje liczby, które nic nie znaczą, a jedyną rzeczą, która to wychwytuje, jest lejek.

Jak próbki wchodzą

Umiejscowienie nie jest szczegółem. To większość testów.

Próbki umieszcza się twarzą do mgły i odchyla od pionu o około 15 do 30 stopni, tak aby kondensat spływał, a nie gromadził się. Element leżący na płasko zbiera kałużę stężonej solanki w każdym zagłębieniu, co powoduje miejscowy atak, który nie ma nic wspólnego z rzeczywistym działaniem powłoki, a wszystko ma związek ze sposobem jej nałożenia. Podpory i wieszaki nie są wykonane z metalu — ze szkła, tworzywa sztucznego lub PCV — ponieważ metalowy wieszak w kontakcie z platerowaną próbką tworzy parę galwaniczną i powoduje korozję próbki w punkcie styku na długo przed zniszczeniem powłoki.

Próbki nie stykają się ze sobą i są ułożone w taki sposób, aby ścieki z jednego nie mogły kapać na drugie. Kondensat obciążony solą, przenoszący rozpuszczoną miedź lub żelazo z części górnej, zaatakuje część dolną z imponującą prędkością, a powstały raport jest fikcją. Małe komponenty dostarczane są po kilka sztuk w partii, więc pojedyncza nieprawidłowa część nie decyduje o wyniku; duże zespoły wchodzą pojedynczo.

Po zakończeniu cyklu funkcja odmgławiania zostaje włączona przed otwarciem pokrywy. Dzięki temu komora jest wentylowana przez układ wydechowy, zamiast uwalniać mgłę solną do laboratorium, gdzie znalazłaby każdy inny instrument w pomieszczeniu. Warto wyjaśnić bez ogródek, dlaczego ma to znaczenie: niedbale wentylowana komora mgły solnej będzie powoli powodować korozję precyzyjnego sprzętu wokół niej, a uszkodzenia ujawnią się kilka miesięcy później w postaci dryfującej kalibracji na maszynach, których nikt nie miał styczności z pracą mgły solnej.

Co testujemy i jak długo

Wszystko, co metaliczne trafia do wodoodpornej torby, przechodzi przez nią podczas kontroli przychodzącej: klamry i ich metalowe kołki, pierścienie typu D i O-ringi, trójślizgi, karabińczyki i karabinki, nity i oczka, zamknięcia magnetyczne i mechaniczne, suwaki i uchwyty zamków błyskawicznych oraz metalowe ząbki niewodoodpornych zamków błyskawicznych. Sprzęt jest kwalifikowany według dostawcy i partii, nie raz w fazie rozwoju i nigdy więcej.

Czas trwania zależy od obróbki powierzchni i zamierzonego środowiska, a konwencje branżowe są dobrze ugruntowane. Zazwyczaj wymagane jest zwykłe niebiesko-białe cynkowanie, aby po 48 godzinach nie wykazywało białej rdzy i czerwonej rdzy po 72 godzinach; cynk pasywowany barwnie utrzymuje się na poziomie 72 godzin bez białej rdzy i 96 godzin bez czerwieni; czarny cynk odpowiednio do 96 i 120. Komponenty ze stali nierdzewnej klasy morskiej działają znacznie dłużej, do setek godzin, a ocena odbywa się na podstawie oceny ochrony i wyglądu w skali od 0 do 10, gdzie wymagająca specyfikacja wymaga oceny 9 lub wyższej.

W przypadku ogólnych produktów przeznaczonych do użytku na zewnątrz, sprawdzamy je przez 24 do 48 godzin. W przypadku programów przeznaczonych dla rybołówstwa, żeglarstwa i handlu morskiego – kategorii, w której znajdują się najbardziej wymagający nabywcy – kwalifikacja trwa dłużej, a kryteria akceptacji są zaostrzone, ponieważ produkty te żyją w soli na stałe, a nie spotykają się z nią okazjonalnie.

Ocena wyglądu to tylko połowa oceny. W przypadku części gwintowanych, zawiasów i wszelkich ruchomych elementów działanie jest sprawdzane również po teście: część musi nadal pasować, gwintować lub łączyć się przegubowo, bez zatarcia i zakleszczenia. To właśnie ta klauzula ma największe znaczenie dla naszej kategorii. Suwak zamka błyskawicznego, który wykazuje jedynie słabą korozję, ale ma wystarczającą chropowatość powierzchni, aby przeciągnąć polimerowe wargi uszczelniające wodoodpornego zamka błyskawicznego, zawiódł, niezależnie od jego oceny wyglądu, ponieważ w zgrzewanej wodoodpornej torbie zamknięcie jest uszczelką. Klamra, która zatrzaskuje się sztywno po 48 godzinach, to roszczenie gwarancyjne, na które czeka się osiemnaście miesięcy.

Awaria, która ma największe znaczenie w przypadku worków zgrzewanych

W naszej konstrukcji występuje specyficzny rodzaj korozji, którego całkowicie pomija widok mgły solnej dostępny wyłącznie na sprzęcie.

W torbie zgrzewanej za pomocą wysokiej częstotliwości często mocuje się metalowe elementy poprzez wodoodporną membranę — nit przez panel, oczko przez przyspawaną łatkę, pierścień D na kotwicy parcianej przymocowanej do powierzchni TPU. Kiedy ten metal koroduje, nie tylko źle wygląda. Produkty korozji są bardziej masywne niż metal, który zastępują, więc korodujący nit rozszerza się w swoim otworze i napręża otaczający go materiał, a same sole korozyjne migrują do granicy między metalem a polimerem. Ten interfejs jest interfejsem uszczelniającym. To, co zaczęło się jako kosmetyczna skarga dotycząca zardzewiałego nitu, przeradza się w powolny wyciek przez penetrację, która w momencie wysyłki torby była wodoszczelna.

Produkty korozji również plamią. Wycieki tlenku żelaza na spawanym panelu w jasnym kolorze są trwałe, a w przypadku jasnych lub białych produktów jest to najczęstsza przyczyna zwrotów produktów kosmetycznych w kategoriach morskich. Tam, gdzie istnieje ryzyko przebarwienia, badane próbki trafiają prosto z komory do naszejstandardowa szafka na kolory źródła światła, ponieważ plama oceniana w świetle warsztatowym i plama oceniana w oparciu o D65 to dwie różne oceny.

Poniższe instrumenty są równie istotne. Skorodowane suwaki wchodzą naTester żywotności suwaka posuwisto-zwrotnegodzięki czemu można zmierzyć siłę roboczą powstałą po korozji, a nie oceniać ją na podstawie dotyku. Tam, gdzie wymaga tego program morski, sprzęt jest starzony wkomora temperatury i wilgotnościprzed ekspozycją na sól, co jest bliższe rzeczywistej sekwencji, jakiej doświadcza komponent na pokładzie, niż sama mgła solna. A jeśli element metalowy jest klejony, a nie mocowany mechanicznie, połączenie jest następnie poddawane próbie odrywania na powierzchnitester rozciągania i odrywania, ponieważ penetracja soli na spoinie zmniejsza przyczepność na długo zanim stanie się ona widoczna.

Co kupujący powinien określić

Specyfikacja sprzętu mówiąca, że ​​„przetestowano w mgle solnej” nie jest nic warta. Cztery elementy sprawiają, że jest to wykonalne.

Podaj normę i wersję — ASTM B117 lub ISO 9227, a jeśli ta druga, to jaki wariant, ponieważ neutralna, kwas octowy i mgła solna przyspieszana miedzią nie są zamienne i dają nieporównywalne ze sobą wyniki. Podaj czas trwania w godzinach. Nazwij kryterium akceptacji oddzielnie dla rdzy białej i rdzy czerwonej oraz określ, czy po badaniu wymagana jest weryfikacja funkcjonalna. Należy także wskazać, które komponenty są objęte, ponieważ „sprzęt” w specyfikacji i „sprzęt” na liście materiałów rzadko są tą samą listą; Często zakłada się, że w szczególności suwaki i naciągi są uwzględnione, ale często tak nie jest.

Kupujący, którzy dostarczają własny zatwierdzony sprzęt, powinni nadal prosić o dane dotyczące mgły solnej na poziomie partii, a nie o jednorazowy certyfikat. Grubość poszycia i jakość pasywacji różnią się w zależności od partii produkcyjnej w galwanizacji, a komponent zatwierdzony osiemnaście miesięcy temu na certyfikacie nie stanowi dowodu na partię znajdującą się w tym pojemniku.

Często zadawane pytania

Czy 48 godzin mgły solnej równa się określonej liczbie lat służby?

Nie, a każdy dostawca oferujący konwersję przecenia możliwości tej metody. Mgła solna jest narzędziem porównawczym i przesiewowym: porównuje powłoki względem siebie i według określonego progu w identycznych warunkach. Rzeczywiste życie zależy od cykli pracy na mokro i na sucho, promieni UV, zużycia mechanicznego, nawyków płukania i temperatury, a żaden z nich nie występuje w komorze.

Czy okucia ze stali nierdzewnej są odporne?

Nie. Austenityczne gatunki stali nierdzewnej są dobrze odporne na korozję ogólną, ale pozostają podatne na korozję wżerową i szczelinową w środowisku chlorkowym, szczególnie tam, gdzie element opiera się o tkaninę lub taśmę i pozostaje wilgotny. Klasa ma tu ogromne znaczenie i jest to jeden z obszarów, w których specyfikacja mówiąca po prostu „stal nierdzewna” zachęca do zastąpienia.

Czy można testować całe gotowe torby, czy tylko komponenty?

Obydwa w zależności od pojemności komory. Podczas kontroli przychodzącej podejmuje się większość decyzji podczas testowania podzespołów, ponieważ jest to szybsze i pozwala na izolację zmiennej. Testy na poziomie montażu przeprowadza się, gdy problemem jest interakcja — metalowe dopasowanie do określonej powlekanej tkaniny lub sprzęt stykający się z innym metalem w innym miejscu produktu.

Czy badane próbki są ponownie wykorzystywane?

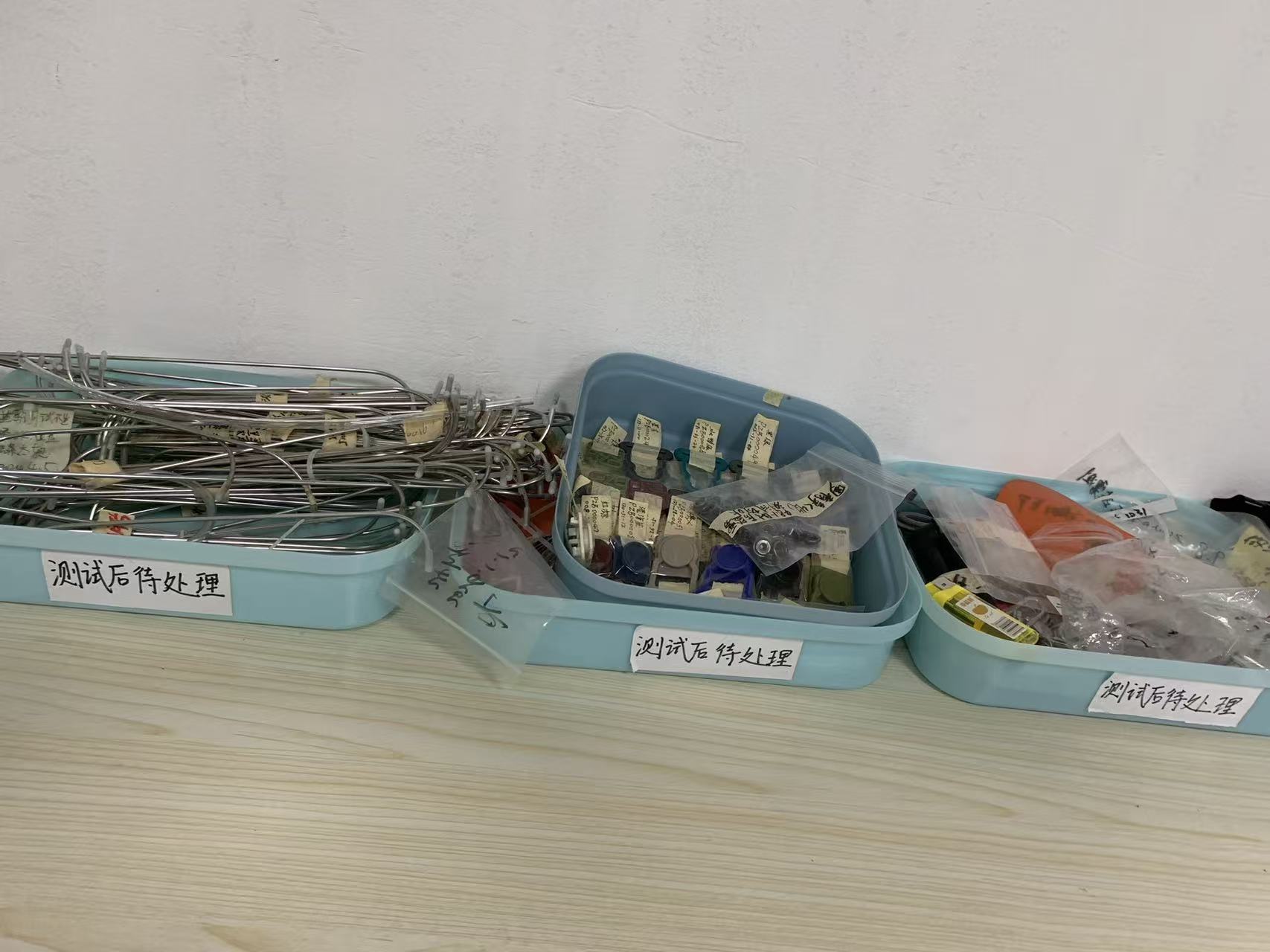

Nigdy. Mgła solna działa destrukcyjnie niezależnie od tego, czy część przejdzie, czy nie, a odsłonięte komponenty są oznaczane i przechowywane do utylizacji, a nie zwracane do magazynu produkcyjnego. Jest to standardowa praktyka w naszych badaniach niszczących i podlega audytowi.

Czy możesz zastosować własny protokół korozji klienta?

Tak. Czas trwania, stężenie solanki, kąt, stopień akceptacji i kontrole funkcjonalne po teście są ustalane w ramach procedury, a nie ustalane przez maszynę. Tam, gdzie protokół marki wymaga warunków przyspieszanych kwasem octowym lub miedzią, które wykraczają poza nasz wewnętrzny zakres, przeprowadzamy wewnętrznie neutralny ekran mgły solnej i kierujemy określony wariant do akredytowanego laboratorium zewnętrznego.

Gdzie to siedzi w serii

Mgła solna to jedyny test w naszym laboratorium, który bada część torby, o której większość ludzi nie myśli, dopóki nie przestanie działać. Uwagę zwracają tkanina, spawy i szwy; klamra, suwak i D-ring decydują o tym, czy produkt będzie nadal przydatny w trzecim roku. Zwłaszcza w przypadku programów morskich i wędkarskich są to elementy, według których klienci marki będą ją oceniać.
