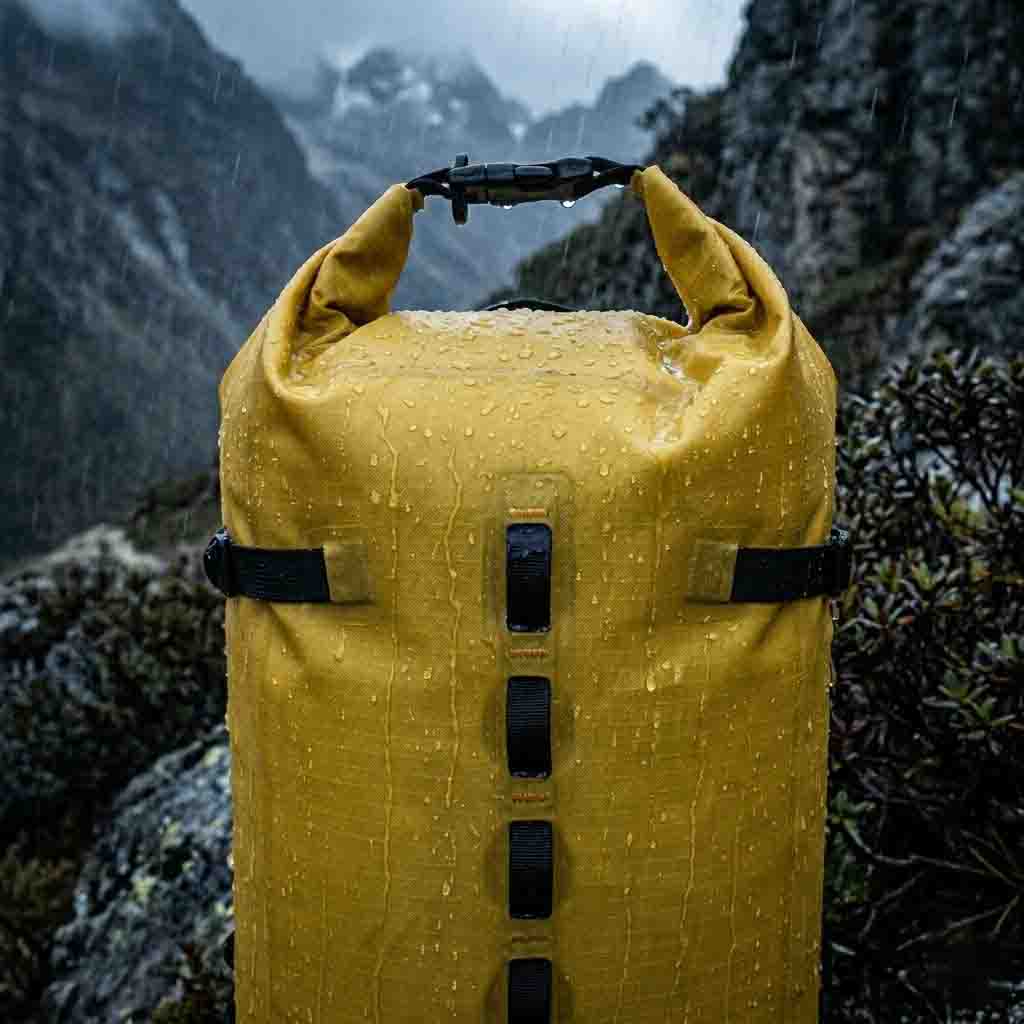

Złapany przez górską ulewę? Jak plecaki zwijane zatrzymują wnikanie wody

Ukryty punkt awarii, którego większość turystów nigdy nie zauważa

Większość turystów zakłada, że ​​wodoodporność zaczyna się w momencie rozerwania materiału lub rozerwania się szwów. W rzeczywistości katastrofalne wtargnięcie wody prawie zawsze zaczyna się w systemie zamykania na długo przed uszkodzeniem samego korpusu opakowania. Podczas długotrwałych burz alpejskich woda deszczowa nie spada po prostu pionowo. Wiatry boczne generowane przez odsłonięte linie grzbietów wypychają wodę bocznie po powierzchni opakowania pod stałym ciśnieniem. W takich warunkach konwencjonalne zamki powlekane stają się strukturalnymi słabymi punktami, a nie barierami ochronnymi.

W pełni załadowany plecak górski o pojemności 25 litrów wytwarza stałą siłę skierowaną na zewnątrz na łańcuszek zamka błyskawicznego. Każdy zjazd w dół, krok w bok po mokrym granicie lub nagły obrót nadwozia przenosi obciążenie dynamiczne na tor zamykający. W ciągu kilku godzin ruchu szyna zamka ulega mikroskopijnym zniekształceniom skrętnym. Nawet najwyższej jakości „wodoodporne” zamki zaczynają się rozdzielać na poziomie molekularnym pod wpływem powtarzających się cykli zginania.

Laboratoryjne obrazowanie naprężonych ścieżek zamka ujawnia przejściowe mikrokanały tworzące się pomiędzy splecionymi zębami podczas ruchu. Kanały te są często mniejsze niż 0,1 mm i niewidoczne dla ludzkiego oka, a mimo to wystarczająco duże, aby umożliwić penetrację wilgoci pod wpływem kapilar. Gdy woda deszczowa pod ciśnieniem przedostanie się przez obwód zamka błyskawicznego, uszkodzenia szybko się pogłębiają: puchowa izolacja pochłania wilgoć i zapada się pod wpływem ciepła, systemy sypialne tracą przyczepność na poddaszu, suche warstwy odzieży stają się bezużyteczne, a wewnętrzna wilgoć przyspiesza utratę ciepła we wnętrzu opakowania. W terenie alpejskim wodoodporność jest problemem związanym z przetrwaniem termicznym. Dlatego właśnie wodoodporne systemy wyprawowe całkowicie eliminują zależność od zewnętrznych zamków błyskawicznych w głównych punktach wejścia ładunku.

Dlaczego tradycyjna taśma do szwów w końcu zawodzi

Większość marek outdoorowych próbuje zrekompensować szytą konstrukcję, nakładając taśmę na otwory po igłach. To rozwiązanie działa odpowiednio podczas krótkotrwałego użytku rekreacyjnego, ale ulega degradacji pod wpływem długotrwałych cykli ściskania i składania. Każdy zszyty plecak zawiera tysiące perforacji powstałych podczas montażu. Taśma szwalna pełni jedynie funkcję dodatkowej warstwy kryjącej. Ponieważ tkanina wielokrotnie ugina się pod obciążeniem, połączenie klejowe zaczyna się męczyć.

Proces degradacji przyspiesza w warunkach zamarzania i rozmrażania w górach, narażonych na silne promieniowanie UV w Alpach i w zanieczyszczonych solą środowiskach trekkingowych przybrzeżnych. Po wystarczającej liczbie cykli ściskania krawędzie taśmy ze szwem zaczynają mikroskopowo odklejać się od podłoża podstawowego. Wilgoć następnie migruje pod samą taśmę, tworząc ukryte kanały rozwarstwienia, niemożliwe do wizualnego wykrycia podczas użytkowania w terenie. Jest to podstawowe ograniczenie zszywanych wodoodpornych konstrukcji: warstwa wodoodporna jest zawsze drugorzędna, nigdy konstrukcyjna. Platforma Sealock Mountain 25 całkowicie eliminuje ten mechanizm awarii, zastępując szwy zgrzewaniem molekularnym RF.

Fuzja molekularna RF: przekształcanie wielu paneli w jedną ciągłą powłokę

Zamiast zszywać ze sobą panele TPU i później maskować perforacje igieł, strukturalna otoczkaUltralekki plecak górski Sealock 25L z TPUwykorzystuje spawanie dielektryczne o wysokiej częstotliwości, pracujące przy częstotliwości 27,12 MHz. Podczas tego procesu nachodzące na siebie warstwy TPU poddawane są działaniu kontrolowanego pola elektromagnetycznego. Spolaryzowane cząsteczki TPU oscylują wewnętrznie z dużą częstotliwością, wytwarzając ciepło tarcia w samym materiale, a nie na zewnętrznych powierzchniach styku.

Tradycyjne spawanie gorącym powietrzem nagrzewa tylko zewnętrzną powierzchnię materiału, często powodując nierówną głębokość penetracji i miejscowe przegrzanie. Spawanie RF aktywuje strukturę molekularną równomiernie w całej strefie spawania, umożliwiając usieciowanie dwóch oddzielnych warstw materiału w ciągłe, jednolite podłoże. Powstały szew zachowuje się mniej jak połączenie klejone, a bardziej jak strukturalne przedłużenie oryginalnej tkaniny.

Aby zachować spójność produkcji, zautomatyzowane ciśnienie oprzyrządowania RF jest kontrolowane na poziomie 6,5 bara z cyfrowo monitorowanym czasem przebywania. Przesunięcie narzędzia wynoszące zaledwie 0,5 mm zmniejsza równomierność stapiania, natomiast niedoświetlenie o 0,3 sekundy osłabia gęstość wiązania. I odwrotnie, nadmierne przebywanie termiczne powoduje naprężenia krystalizacyjne TPU. Tolerancje te są niewidoczne dla konsumentów, ale stają się krytyczne po powtarzających się cyklach sprężania w górach w zimnych warunkach pogodowych. Końcowe spoiny zachowują elastyczność w temperaturach do -30°C, zachowując jednocześnie elastyczność przy rozciąganiu podczas odkształcania opakowania. Aby przeanalizować odporność tego podłoża na degradację chemiczną w polach o długim czasie ekspozycji, zapoznaj się z naszym raportem materiałowym:Porównanie wydajności suchych toreb TPU i PVC.

🛠️ Zabójczy strzał audytu (obrona zamówień B2B)

Podczas audytu partnera produkcyjnego ultralekkich plecaków technicznych odrzuć dostawców, którzy polegają na ręcznych narzędziach na gorące powietrze do wykonywania głównych szwów. Zażądaj zautomatyzowanych dzienników wyjściowych o częstotliwości radiowej, które dopasowują parametry ciśnienia i przebywania do określonych partii surowców. Jeśli fabryka nie jest w stanie zapewnić cyfrowych odczytów w czasie rzeczywistym potwierdzających zablokowanie matryc przy ciśnieniu co najmniej 6,0 barów, konsystencja wiązania jest raczej szacunkowa niż miarą inżynieryjną. Ten niedobór strukturalny prowadzi do szybkiego rozwarstwiania pod wpływem cyklicznego stresu alpejskiego. Dowiedz się więcej o naszych kalibracjach cyfrowych w naszym dzienniku przetwarzania:Kompletny przewodnik po bezszwowej konstrukcji wodoodpornej i spawaniu RF.

Ergonomia alpejska: dlaczego zarządzanie powietrzem ma znaczenie

Jednym z najczęściej pomijanych problemów w wodoodpornych plecakach zwijanych jest uwięzione w nich powietrze. Kiedy turyści zamykają wodoodporny plecak na dużej wysokości, resztkowe powietrze zostaje sprężone wewnątrz wnęki. Pod wpływem dynamicznego ruchu ta uwięziona objętość powoduje, że korpus opakowania zachowuje się jak częściowo nadmuchana komora flotacyjna. Rezultat jest subtelny, ale niebezpieczny: ładunek zaczyna przesuwać się z kręgosłupa podczas ruchu technicznego.

Ta niestabilność staje się szczególnie zauważalna podczas trawersów przez piargi, przekraczania pól lodowych, stromych zjazdów serpentynami, wspinania się po mokrych skałach i szybkiego zjazdu. Wiele ultralekkich wodoodpornych plecaków całkowicie ignoruje ten problem, pozostawiając użytkownika zmagającego się z niestabilnym, unoszącym się w powietrzu ładunkiem, który wypycha fizyczny środek ciężkości rdzenia z dala od struktury ciała.

+--------------------------------------------------------+
| [Zwijana listwa usztywniająca ] ---> 3-krotnie składane uszczelnienie mechaniczne |
| [ Obrotowy jednokierunkowy zawór powietrza ] -> Kompresja po zamknięciu |
| [ Uprząż mocowana do spawania ] ---> Rozproszenie obciążenia o zerowym ściegu |
+--------------------------------------------------------+

Zintegrowany obrotowy, jednokierunkowy zawór powietrza Sealock umożliwia użytkownikom usunięcie nadmiaru powietrza wewnętrznego po zamknięciu, ograniczając niepotrzebne rozszerzanie się opakowania, poprawiając jednocześnie stabilność ładunku i kontrolę środka ciężkości. Korzyścią jest nie tylko wygoda; bezpośrednio poprawia sprawność równowagi i zmniejsza narastanie zmęczenia podczas długotrwałego ruchu górskiego.

Analiza awarii: dlaczego tanie spawane paski naramienne rozrywają się

Wiele tanich wodoodpornych plecaków reklamuje „konstrukcję spawaną”, choć przy umiarkowanym obciążeniu nadal występują katastrofalne awarie pasków. Powodem jest zła geometria rozkładu obciążenia. Budżetowe fabryki zwykle stosują bezpośrednie łączenie termiczne tylko na styku krawędzi taśmy. Tworzy to wąską strefę koncentracji naprężeń, w której podczas chodzenia gromadzi się siła rozciągająca.

Pod wpływem powtarzających się oscylacji pionowych krawędź spoiny ulega miejscowym pęknięciom zmęczeniowym. Gdy zewnętrzna powłoka TPU rozciągnie się poza tolerancję, kotwica paska oddziela się od korpusu skorupy, rozrywając pojedynczą warstwę podłoża. Sealock pozwala uniknąć tego problemu dzięki wielowarstwowej architekturze zbrojenia. Każda kotwica barkowa jest przyklejona do rozszerzonej matrycy wzmacniającej wzmocnionej RF, która rozprasza siłę nośną na szerszym obszarze konstrukcyjnym. Zamiast koncentrować obciążenie w jednym punkcie, system przekierowuje naprężenia dynamiczne poprzecznie na zewnętrzną powierzchnię powłoki. Taka konfiguracja pozwala platformie wytrzymać statyczne obciążenia rozciągające przekraczające 25 kg bez destabilizacji wodoodpornej membrany wewnętrznej.

Specyfikacje techniczne techniczne (model: Mountain 25)

Poniższe dane dotyczące wydajności przedstawiają standardy strukturalne dla tej ultralekkiej serii produkcyjnej o masie 300 g. Aby zapoznać się z alternatywnymi, podwodnymi układami transportowymi o dużej wytrzymałości, zapoznaj się z naszymi podstawowymiWodoodporny plecak podróżny z suchą torbąlinia.

Akcja zakupowa B2B:Aby porównać te tolerancje strukturalne z istniejącym katalogiem sprzętu taktycznego Twojej marki,skontaktuj się z naszym działem inżynierii próbekaby rozpocząć budowę prototypu w oparciu o zweryfikowane podwozie wędkarskie o pojemności 15 litrów.

Kontrola szczelności układu pneumatycznego: dlaczego testowanie natryskowe nie wystarczy

Większość fabryk działających na zewnątrz przeprowadza weryfikację wodoodporności za pomocą symulacji natrysku powierzchniowego. Metoda ta wykrywa jedynie oczywiste awarie związane z wyciekami. Mikroskopijne otwory spawalnicze często pozostają całkowicie niewidoczne w przypadku standardowego natryskiwania. Zamiast tego Sealock poddaje każdą partię produkcyjną kontrolowanym testom napełniania pneumatycznego.

Każda ukończona skorupa Mountain 25 jest poddawana wewnętrznemu ciśnieniu do 2,5 PSI przed całkowitym zanurzeniem w przezroczystej komorze inspekcyjnej. Następnie technicy ds. jakości monitorują każde złącze spawane i obwód zaworu pod kątem wydostających się pęcherzyków powietrza. Nawet mikroskopijny wyciek powietrza ujawnia wadę strukturalną. Ta metoda testowania jest znacznie bardziej czuła niż symulacja natryskiwania powierzchniowego, ponieważ ulatniające się powietrze identyfikuje słabe punkty, zanim stanie się widoczne wnikanie ciekłej wody. W praktycznych warunkach terenowych oznacza to, że plecak zachowuje wodoodporność nawet podczas długotrwałego narażenia na górskie ulewy powodowane wiatrem i częściowe zanurzenie.

Pokonywanie awarii na polach alpejskich: często zadawane pytania dotyczące inżynierii

P: Dlaczego niektóre zwijane torby turystyczne zsuwają się i rozwijają podczas dynamicznego ruchu?

A:Poślizg rolki ma miejsce, gdy w fabryce stosuje się wewnętrzne części z tworzywa sztucznego o niskim module sprężystości, które odkształcają się pod wpływem wewnętrznego ciśnienia powietrza w zapakowanej torbie, w połączeniu z gładkimi zewnętrznymi powłokami tekstylnymi o niskim współczynniku tarcia. Kiedy torba doświadcza pionowych oscylacji podczas trekkingu, zniekształcony drążek tworzy mikroszczeliny, umożliwiając wysunięcie się złożonej warstwy z zamka klamrowego. Sealock rozwiązuje ten problem, stosując sztywne syntetyczne pręty usztywniające, które utrzymują płaską geometrię pod wewnętrznym obciążeniem pneumatycznym, w połączeniu z powłoką czołową TPU o wysokim współczynniku tarcia, która fizycznie blokuje ze sobą zwinięte warstwy po wygięciu.

P: Ultralekki plecak górski o wadze 300 g wydaje się delikatny. Jak jest odporny na ostre ścieranie granitu?

A:Redukcja masy nie wymaga utraty wytrzymałości. Lekkie pakiety niskiego poziomu opierają się na ultracienkich arkuszach nylonu pokrytych zewnętrznymi warstwami poliuretanu, które ścierają się w promieniu kilku mil od skrobania skał. 4-Division TPU firmy Sealock zawiera tkaninę rdzeniową o dużej gęstości ułożoną pomiędzy dwustronnymi arkuszami polieterowo-poliuretanowymi. Zewnętrzna warstwa elastomeru rozciąga się i odkształca, aby pochłaniać uderzenia kinetyczne ścierniwa, a nie rozdzieranie, zapewniając wyjątkową odporność na przebicie przy zachowaniu masy pustego podwozia wynoszącej 300 g.

P: Wiele recenzji produktów pokazuje, że spawane paski naramienne zatrzaskują się pod obciążeniem opakowania wynoszącym 12 kg. Jaki masz próg obciążenia?

A:Separacja pasków ma miejsce, ponieważ tanie fabryki stosują bezpośrednie ogrzewanie kontaktowe bezpośrednio na granicy pasek-skorupa, zmniejszając grubość krawędzi materiału i tworząc linię mikropęknięć. Sealock wykorzystuje zintegrowaną wielowarstwową matrycę wzmacniającą na wszystkich połączeniach zawieszenia. Te kotwy wzmacniające są łączone za pomocą zautomatyzowanych narzędzi RF na szerszym obszarze dystrybucji, przekierowując naprężenia pionowe w poprzek skóry. Układ pozwala naszym pasom naramiennym wytrzymać statyczne siły rozciągające przekraczające 25 kg bez wprowadzania mikroperforacji w suchej ścianie komory.

P: Ile razy muszę zwinąć górne zamknięcie, aby zagwarantować prawdziwie odporne na burzę uszczelnienie?

A:Aby zabezpieczyć prawdziwą osłonę IPX6/IPX7 przed alpejskimi ulewami powodowanymi przez wiatr, należy wykonać co najmniej trzy pełne, jednolite fałdy na prętach usztywniających. Mniejsza liczba rolek powoduje, że fizyczne uszczelnienie labiryntowe jest zbyt krótkie, aby przeciwstawić się działaniu kapilarnemu strumieni wody o dużej prędkości. Po zwinięciu otwórz obrotowy jednokierunkowy zawór powietrza, aby wypuścić pozostałe wewnętrzne ciśnienie powietrza, dociskając ładunek do pleców i mocno blokując naprężenie rolki.
