Analiza strukturalna oddziaływania hydrodynamicznego, wodoodpornej konstrukcji spawanej metodą RF i nośnych systemów zawieszenia stosowanych w nowoczesnych suchych plecakach wędkarskich.
Zrozumienie trybów awarii w środowiskach brodzenia

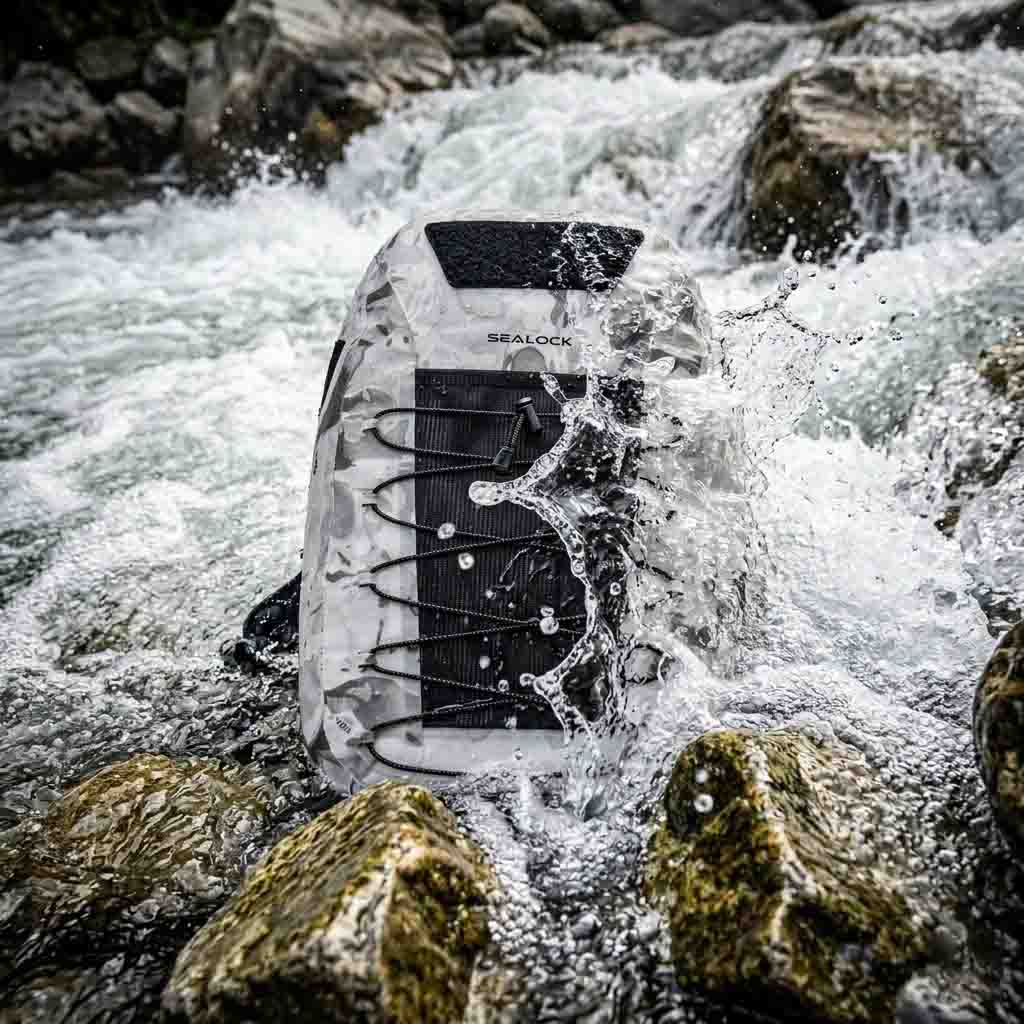

Głębokie przeprawy przez rzeki, brodzenie w surfingu i szybkie prądy narażają plecaki wędkarskie na warunki stresowe, których konwencjonalne torby outdoorowe nie są w stanie przetrwać.
1. Awaria uderzenia hydraulicznego
Nagłe wpadnięcie do poruszającej się wody powoduje miejscowy nacisk hydrodynamiczny na ścieżki zamków błyskawicznych i połączenia szwów. Standardowe wodoodporne zamki błyskawiczne często zawodzą podczas takich uderzeń, umożliwiając natychmiastowe przedostanie się wody do głównej komory.
Wrażliwy sprzęt, taki jak skrzynki na muchy, telefony, kluczyki do pojazdów i systemy kamer kompaktowych, jest szczególnie narażony podczas zanurzenia.
2. Ścieranie i kompresja prądu
Szybkie prądy mogą przycisnąć plecak do zanurzonych skał, koncentrując nacisk i ścieranie wzdłuż fałdów materiału i szwów konstrukcyjnych.
Tkaniny szyte o niskiej wytrzymałości często rozrywają się pod wpływem tych połączonych sił, narażając suchą komorę na ciągły przepływ wody.
3. Przyrost masy ciała zatrzymujący wodę
Tradycyjne plecaki wyściełane siatką pochłaniają znaczne ilości wody podczas długich sesji brodzenia. Ta dodatkowa masa płynu wpływa na równowagę ciała i zwiększa zmęczenie przy niestabilnych prądach.
Systemy zawieszenia o zamkniętych komórkach eliminują ten problem, całkowicie zapobiegając wchłanianiu wilgoci.
Konstrukcja spawana RF a tradycyjne szwy
Konwencjonalne torby wodoodporne opierają się na zszytych panelach z tkaniny połączonych taśmą samoprzylepną. Pod wpływem powtarzającego się naprężenia otwory ściegów odkształcają się i ostatecznie stają się drogami przedostawania się wody.
Spawanie RFcałkowicie eliminuje szwy, łącząc molekularnie warstwy tkaniny pokrytej TPU za pomocą energii elektromagnetycznej o wysokiej częstotliwości.
Uszczelnienie Wodoodporny plecak do wędkarstwa muchowego o pojemności 15 litrówwykorzystuje proces spawania częstotliwością radiową 27,12 MHz do łączenia dwustronnych paneli laminowanych TPU 500D w jedną ciągłą wodoodporną konstrukcję bez gwintów i taśm samoprzylepnych.
Proces ten tworzy jednorodne wiązanie polimerowe, które utrzymuje integralność strukturalną pod ciśnieniem hydrostatycznym, narażeniem na słoną wodę i powtarzającymi się cyklami zginania.
Układ układu konstrukcyjnego
| Część | Cel funkcjonalny |
|---|---|

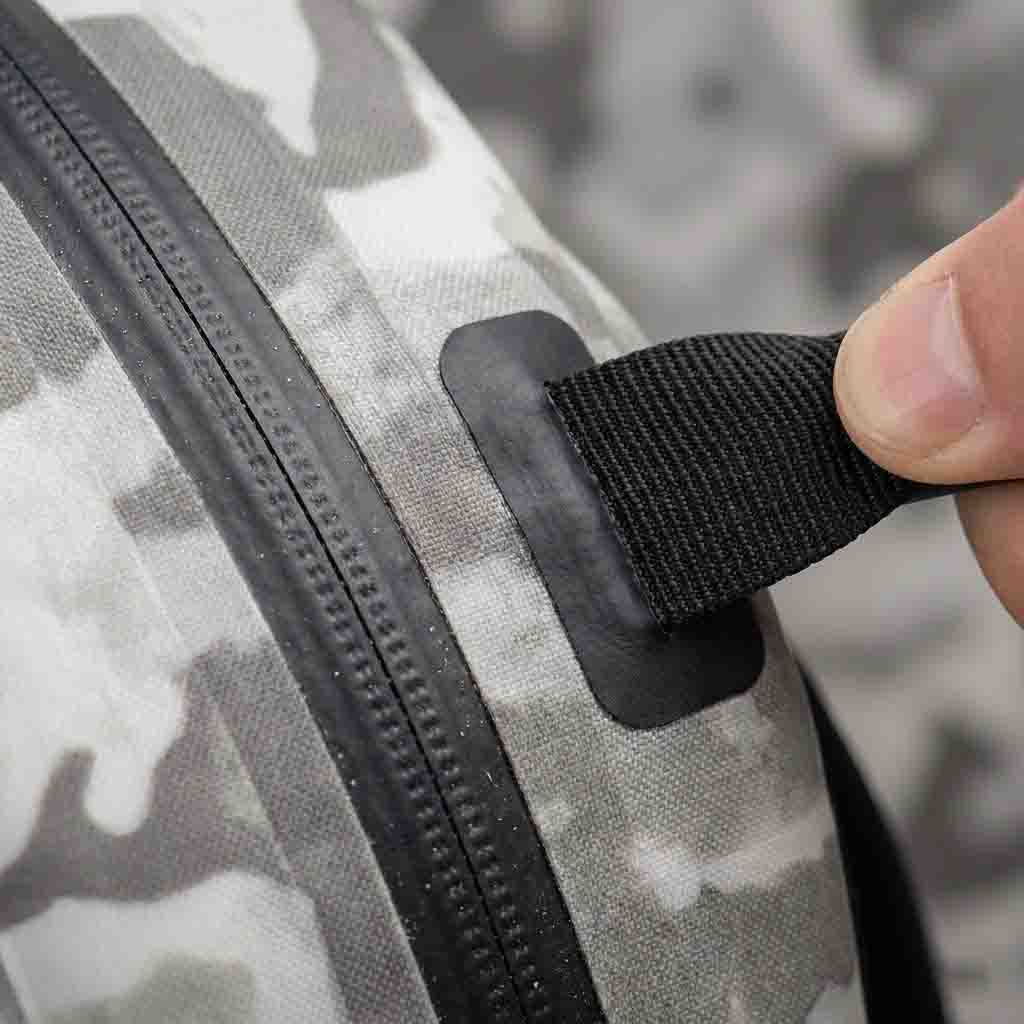

| Gazoszczelny, wodoodporny zamek błyskawiczny | Utrzymuje uszczelnienie na poziomie zanurzenia pod ciśnieniem hydraulicznym. |
| Spawana platforma narzędziowa MOLLE | Rozkłada zewnętrzne obciążenie narzędzia bez przebijania wodoodpornej komory. |
| Zawieszenie EVA o zamkniętych komórkach | Zapobiega wchłanianiu wody i zmniejsza gromadzenie się ciężaru własnego. |
Dane techniczne
Poliester 500D + dwustronne laminowanie TPU
Konfiguracja taktyczna do brodzenia 15L
Ochrona przed zanurzeniem IPX7
Koralik fuzyjny RF 12 mm ± 0,5 mm
Proces weryfikacji jakości
Każda partia produkcyjna poddawana jest pneumatycznym testom utrzymywania ciśnienia w zanurzonej hydrostatycznej komorze inspekcyjnej.
Plecak jest poddawany wewnętrznemu ciśnieniu i ściskany pod wodą, podczas gdy technicy sprawdzają, czy nie ma wycieków powietrza, wad spawów lub uszkodzeń po otworkach. Jakikolwiek wyciekający strumień pęcherzyków powoduje natychmiastowe odrzucenie partii produkcyjnej.
Ostateczna perspektywa inżynieryjna
W technicznych środowiskach połowowych wodoodporność w mniejszym stopniu zależy od powłok powierzchniowych, a bardziej od metod konstrukcji strukturalnych.
Spawane RF systemy TPU, platformy zawieszenia o zamkniętych komórkach i gazoszczelne architektury uszczelniające zapewniają znacznie większą długoterminową niezawodność niż zszyte wodoodporne zespoły narażone na ciągłe ścieranie, słoną wodę i dynamiczne naprężenia hydrauliczne.
Akcja zakupowa B2B:Aby porównać te tolerancje strukturalne z istniejącym katalogiem sprzętu taktycznego Twojej marki,skontaktuj się z naszym działem inżynieryjnym
Często zadawane pytania
P: Wielu recenzentów skarży się, że wodoodporne zamki błyskawiczne plecaków wędkarskich rozpadają się, zacinają lub przeciekają po kilku wyprawach. Jak Sealock to rozwiązuje?
A:Standardowe wodoodporne zamki błyskawiczne, które można znaleźć w tanim sprzęcie, to proste nylonowe prowadnice owinięte cienką zewnętrzną powłoką poliuretanową, przyszyte bezpośrednio do torby. Kiedy wewnątrz cewki krystalizuje piasek lub sól morska, suwak przesuwa się nieprawidłowo, powodując rozerwanie zamka błyskawicznego pod wpływem naprężenia. Co więcej, woda przedostaje się przez zszyte otwory po igłach przy minimalnym obciążeniu hydraulicznym. Sealock wykorzystuje prawdziwy gazoszczelny zamek błyskawiczny. Posiada ciężkie termoplastyczne zęby, które łączą się ze sobą, aby wymusić solidną kompresję grubej, zintegrowanej gumowej wargi. Ponieważ zamek błyskawiczny jest połączony z korpusem TPU za pomocą zgrzewania o wysokiej częstotliwości bez użycia igły do szycia, nie ma perforacji strukturalnych umożliwiających wnikanie wilgoci.
P: Użytkownicy często zgłaszają, że zewnętrzne pętle na akcesoria wyrywają się całkowicie z materiału suchego worka pod dużym obciążeniem, niszcząc plecak. Jak temu zapobiec?
A:Tradycyjne fabryki szyją zewnętrzne zakładki bezpośrednio na pojedynczą warstwę wodoodpornego materiału, starając się uszczelnić wewnętrzne otwory paskiem taśmy klejącej. Kiedy użytkownik zaczepia o pętelkę ciężką siatkę do brodzenia lub ciężką pochwę szczypiec, obrotowa siła ciągnąca koncentruje się całkowicie na słabych liniach ściegu, rozdzierając matrycę tkaniny i powodując wycieki. Sealock eliminuje tę wadę dzięki naszej konstrukcji MOLLE spawanej obwodowo. Używamy wycinanych laserowo, wytrzymałych łatek wzmacniających TPU jako pośredniego dystrybutora obciążenia. Plastry te są łączone z zewnętrzną skórą za pomocą fal o wysokiej częstotliwości, łącząc składniki w jedną warstwę. Naprężenia mechaniczne są całkowicie pochłaniane przez zewnętrzną warstwę skorupy, podczas gdy wewnętrzna sucha komora pozostaje bez szwów i chroniona przed rozdarciem.
P: Dlaczego konwencjonalne plecaki do brodzenia wydzielają silny zapach pleśni i stają się niezwykle ciężkie podczas brodzenia w głębokiej rzece?
A:Dzieje się tak, ponieważ w standardowych plecakach do podparcia pleców zastosowano piankę poliuretanową o otwartych komórkach owiniętą porowatą siatką nylonową. Pianka otwartokomórkowa jest strukturalnie porowata, co oznacza, że działa jak gąbka, wciągając organiczny muł rzeczny, mikroskopijne glony i wodę morską o wysokim zasoleniu. Uwięziona wewnątrz siatki nie może ona prawidłowo wyschnąć, przez co tylny panel staje się wylęgarnią bakterii i pleśni, które generują nieprzyjemny zapach, a jednocześnie zwiększają masę martwego płynu aż do 3 kg. Sealock rozwiązuje ten problem, stosując formowane bloki pianki EVA o zamkniętych komórkach przyspawane bezpośrednio do ściany plecaka. Pianka EVA zawiera całkowicie izolowane komórki powietrzne, które fizycznie blokują przedostawanie się wody. Panel zachowuje zerową masę płynu, jest całkowicie czysty wodą rzeczną i natychmiast schnie, usuwając warunki fizyczne niezbędne do rozwoju bakterii i nieprzyjemnych zapachów.
P: Taśma wewnętrznego szwu złuszcza się i odrywa po ekspozycji na słoną wodę, co prowadzi do całkowitego uszkodzenia worka. Czy szwy spawane rozchodzą się?
A:Konstrukcja szyta i klejona opiera się na płynnych powłokach klejących, które utrzymują taśmę szwu na linii igły. Solanka morska jest silnie żrąca; w miarę wysychania kryształków soli wewnątrz mikroszczelin rozszerzają się mechanicznie i rozpuszczają matrycę kleju, powodując oddzielenie taśmy (rozwarstwienie). Sealock nie wykorzystuje kleju i nici. Nasz proces spawania o wysokiej częstotliwości wykorzystuje energię elektromagnetyczną do blokowania cząsteczek TPU zachodzących na siebie arkuszy bezpośrednio na poziomie konstrukcyjnym. Panele są łączone w jedną warstwę. Nasze złącza przechodzą rygorystyczne testy zmęczenia spoiny i ścinania ASTM D751, zapewniając, że trwałość szwów odpowiada żywotności podstawowego materiału TPU, niezależnie od ciągłego narażenia na działanie solanki lub wilgotnych pól magazynowych.
Szczegółową analizę długoterminowej elastyczności, odporności na hydrolizę i trwałości w niskich temperaturach można znaleźć w naszym artykulePorównanie materiałów wodoodpornych TPU i PVC.
