Przewodnik po produkcji wodoodpornych etui na telefon IPX8

Sealock jest producentem wodoodpornych torebek na telefon IPX8 i dostawcą OEM. IPX8 to najwyższa powszechnie stosowana klasa wodoszczelności, a etui na telefon ma ciężar, jakiego nie zapewnia żaden inny produkt: etui chroni urządzenie warte wielokrotnie jego cenę, a pojedyncza dziurka je niszczy. W tym przewodniku wyjaśniono, czego faktycznie wymaga norma IPX8, architektury uszczelnień, które ją osiągają, oraz dyscyplinę produkcyjną, która sprawia, że ​​ocena jest powtarzalna dla stu tysięcy jednostek, a nie dotyczy jednej dobrej próbki.

Co oznacza IPX8 — a czego nie oznacza

Zgodnie z normą IEC 60529, IPX8 oznacza ciągłe zanurzeniepozajednego metra, na głębokość i czas określony przez producenta. Nie ma jednej stałej liczby: ocena ma znaczenie jedynie podana jako „IPX8 do 30 metrów” lub podobna. Natomiast IPX7 to zdefiniowany test – jeden metr na trzydzieści minut. Zatem stwierdzenie IPX8 bez deklarowanej głębokości nie mówi kupującemu niczego, co można zweryfikować, a ta dwuznaczność jest w tej kategorii mocno nadużywana.

Fizyka jest tym, co sprawia, że ​​głębokość ma znaczenie. Ciśnienie hydrostatyczne rośnie wraz z głębokością i działa w sposób ciągły na każdą powierzchnię uszczelniającą. Obudowa przystosowana do dużej głębokości wytrzymuje duże ciśnienie – 60-metrowa obudowa jest uszczelniona przed ciśnieniem około 87 psi. Na 30 metrach obciążenie jest proporcjonalnie mniejsze, ale nadal znacznie przekracza wszelkie granice, jakie wytrzymałoby bryzgoszczelne zamknięcie i rzeczywiście tak jesttrwały, przepuszczając wodę przez wszelkie niedoskonałości poprzez przenikanie i działanie kapilarne. Budowanie zgodnie z IPX8 oznacza zaprojektowanie każdego interfejsu pod kątem tego ciągłego wysiłku, a następnie udowodnienie tego.

Trzy architektury uszczelniające, które osiągają poziom IPX8

Same zapięcia na zamek błyskawiczny nie dają sobie rady pod presją; systemy zamków uszczelnionych uszczelkami tak. Sealock buduje trzy, każdy z inną odpowiedzią na ten sam problem:

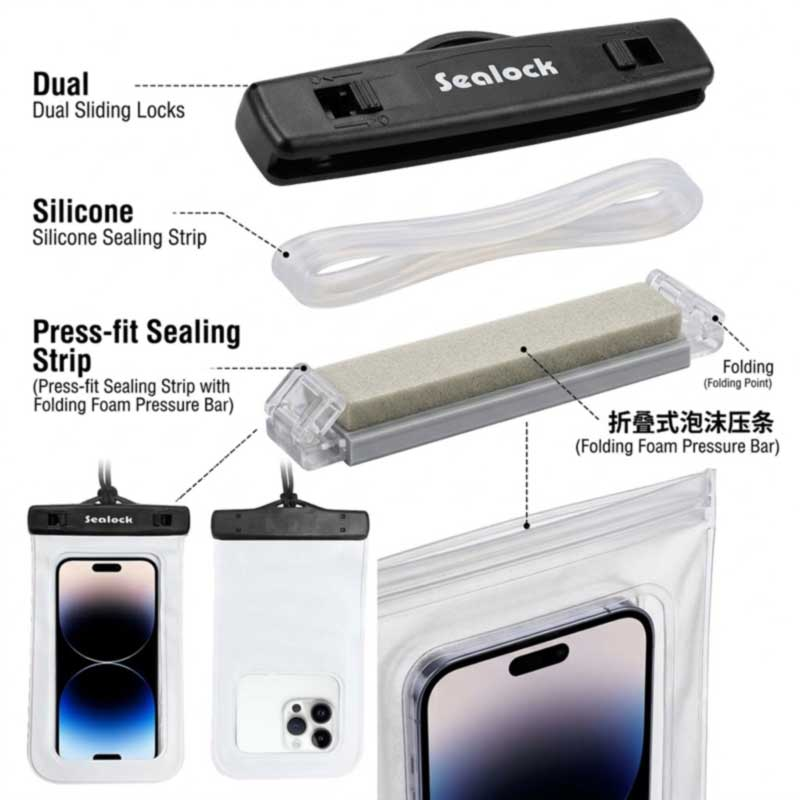

1. Podwójny zamek przesuwny z silikonową listwą uszczelniającą

Dwa niezależne zamki przesuwne zaciskają usta na wodoodpornym silikonowym pasku, równomiernie dociskając uszczelkę na całej szerokości. Silikon zapewnia elastyczność uszczelniającą; Zamki z tworzywa sztucznego ABS zapewniają siłę zacisku i ją utrzymują. Taka jest architektura SL-A064, a jej zaletą jest redundancja — dwie blokady oznaczają brak jednego punktu zwolnienia.

2. Pasek dociskowy i składany pasek dociskowy z pianki

Dociśnięty pasek uszczelniający zamyka otwór, następnie górna część składa się, a piankowa listwa dociskowa dociska fałdę. Dlatego uszczelka jest wykonywana dwukrotnie, przy użyciu dwóch różnych mechanizmów, więc marginalna uszczelka dociskowa jest nadal wspierana przez mechaniczne ściskanie na zagięciu. To jest konstrukcja SL-A101 i jest to prawdziwie podwójne uszczelnienie, a nie pojedyncze zamknięcie opisywane jako jedno.

3. Podwójny zamek przesuwny z uszczelką składaną

Zamki przesuwne połączone z składanym zamknięciem na zgrzanym korpusie z wysokiej jakości PCV, konstrukcja stosowana w modelach SL-A082 i SL-A083, o długości znamionowej do 30 metrów.

Wspólna zasada:elastyczna uszczelka oraz stała, równomiernie rozłożona siła docisku. Nierówne zaciskanie to klasyczna awaria — uszczelka, która trzyma się pośrodku i ma dziury na jednym końcu, przejdzie przez przypadkowy wsad i zawiedzie na głębokości.

Materiały: przejrzystość, grubość i sprzęt

• Film na ciało— PVC o wysokiej przejrzystości zapewnia jakość optyczną i stabilny, zgrzewalny/zgrzewalny korpus; nasze woreczki zamykane na zamek mają grubość 0,30–0,35 mm, są wystarczająco cienkie, aby reagować na dotyk i wystarczająco grube, aby wytrzymać przebicie.
• Folia okienna— przezroczysta folia o wysokiej czułości z przodu ekranu dotykowego i niezależne tylne okno, dzięki czemu aparat fotografuje przez czystą kliszę, a nie przez powierzchnię ekranu. Fotografowania podwodnego można używać wyłącznie z dedykowaną tylną szybą.
• Zablokuj sprzęt— Tworzywo konstrukcyjne ABS, wybrane ze względu na sztywność, aby siła zacisku nie zmniejszała się, i wytrzymałość, aby zamek nie pękał przy wielokrotnym zamykaniu.
• Uszczelka— silikon lub pianka, dobrana pod kątem sprężystości odbicia, gdyż uszczelka, która trwale twardnieje, przestaje uszczelniać.
• Zakres temperatur— materiały dopuszczone do pracy w zakresie temperatur od -20°C do 60°C, ponieważ uszczelka sztywniejąca w zimnej wodzie oznacza nieszczelność.

Problem wymiarów, którego nikt nie deklaruje

Oto rzeczywistość produkcyjna, która po cichu powoduje zwroty w tej kategorii:wewnętrzna wnęka użytkowa jest mniejsza niż wymiary zewnętrzne, ponieważ konstrukcja uszczelki zajmuje miejsce u góry, a ściskanie zajmuje szerokość. Kupujący rutynowo widzą na aukcji figurę zewnętrzną, zamawiają ją i stwierdzają, że telefon nie pasuje – a niezależne wytyczne mówią teraz kupującym, aby przed zakupem żądali wymiarów wnęki, zamiast ufać wymiarom zewnętrznym.

Sealock publikuje oba. SL-A101 ma wymiary zewnętrzne 11×17,5 cm, a wewnętrzna powierzchnia użytkowa wynosi około 9,5×14,5 cm; SL-A064 ma wymiary zewnętrzne około 22 × 11,5 cm i użytkowe około 18,5 × 9 cm. Podanie obu jest uczciwym sposobem określenia etui, a dla nabywcy OEM jest to liczba, która powinna kierować wytycznymi — zapisz specyfikację w odniesieniu do wewnętrznej wnęki i koperty urządzenia docelowego, a nie na zewnątrz torby. Decyzje dotyczące rozmiaru są omówione w dalszej części naszego artykułuPrzewodnik dostosowywania wodoodpornych etui na telefon OEM.

Pływalność według projektu

Zamknięta torebka zatrzymuje powietrze, a uwięziona objętość sprawia, że ​​unosi się ona z telefonem w środku. Zaprojektowany celowo — a nie pozostawiony przypadkowi — oznacza, że ​​upuszczony telefon pozostaje na powierzchni, zamiast tonąć. Wyporność należy wykazać na próbce z załadowanym urządzeniem docelowym, a nie na pustym woreczku, ponieważ jest to cecha sprawdzana przez nabywców i twierdzenie, że rynek często się myli.

Co faktycznie determinuje spójność

Jednorazowe osiągnięcie poziomu IPX8 jest osiągnięciem projektowym; osiągnięcie go w każdej jednostce jest osiągnięciem procesowym. Decydują o tym cztery rzeczy:

• Stabilność uszczelnienia i spoiny— parametry zgrzewania i zgrzewania utrzymywane na stałym poziomie, z testowaniem zgrzewania przed każdym przebiegiem. Pospieszny cykl pozostawia więź, która wygląda na skończoną i później się złuszcza.
• Kontrola receptury filmu— przychodząca folia sprawdzana pod kątem grubości, przejrzystości i przyczepności zgodnie z podpisaną normą, ponieważ zmiana partii zmienia zarówno optykę, jak i zachowanie uszczelnienia.
• Zarządzanie tolerancją wymiarową— uszczelka, zamek i wylot muszą ściśle przylegać do siebie, aby zaciskanie było równomierne.
• Powtarzalna dyscyplina procesu— udokumentowane standardowe procedury operacyjne, dzięki którym stotysięczna torebka została zbudowana w taki sam sposób, w jaki została zatwierdzona próbka.

Jak sprawdzana jest ocena

Jakość jest oceniana na trzech poziomach —IQC(folia, uszczelki i okucia zamkowe wg podpisanej normy),IPQC(integralność uszczelnienia, ustawienie okna, montaż zamka i montaż liny kotwiącej w jednej linii), orazOQC(Próbkowanie AQL, testy zanurzeniowe i porównanie próbek złota z dostępnym certyfikatem SGS lub QIMA — kupujący coraz częściej pytają o certyfikat IPX8 innej firmy).

Ponadto Sealock ściśle przestrzega pełnej procedury kontroli klienta gotowych towarów:rozpakowanie, ekstrakcja próżniowa, 24-godzinny odpoczynek statyczny i określenie wycieków powietrza. Jest to decydujący test dla produktu IPX8. Otwór zbyt mały, aby nie mógł zostać zalany przez krótki czas, będzie nadal tracił próżnię przez cały dzień, a badanie podciśnieniowe wykryje uszczelki brzeżne, które przepuszcza samo zanurzenie – co w przypadku etui na telefon oznacza dokładnie różnicę między zadowolonym klientem a zniszczonym urządzeniem. Laboratorium dodatkowo bada wiązanie uszczelnienia i wytrzymałość na odrywanie, cykliczne zamykanie, szarpanie kotwicy smyczy, przejrzystość i ścieranie folii, rozciąganie, mgłę solną i promieniowanie UV.

Uczciwe limity, które warto wydrukować na pudełku

Dobrze wykonana ładownica IPX8 wciąż ma granice, a ich określenie chroni zarówno klienta, jak i markę:

• Uszczelnia wiek— integralność uszczelki pogarsza się pod wpływem promieniowania UV, wahań temperatury i wielokrotnego użytkowania, a uszczelka, która została naruszona, trwale traci elastyczność odbicia. Woreczki są przedmiotem wymiennym, a nie dożywotnim.
• Nie nurkuj do nominalnego limitu— rozsądną wskazówką jest trzymanie się dobrze na głębokości znamionowej, a nie traktowanie jej jako celu.
• Opłucz i osusz po słonej wodzie— cząstki pozostawione na pasku uszczelniającym powodują przerwanie kolejnego uszczelnienia.
• Odblokowanie odciskiem palca nie działa przez film— ekran dotykowy, Face ID i połączenia w naszych wersjach z blokadą zamka.
• Użytkownicy powinni przeprowadzić autotest— chusteczka w środku, zapieczętowana, krótko zanurzona, to trzyminutowa kontrola, którą warto zalecić na opakowaniu.

Podstawa produktu

Te woreczki od Sealockawodoodporne etui na telefonlinii, obejmują powyższe architektury uszczelnień i służą jako równe punkty wyjścia dla zamówienia OEM — żadna nie jest wyżej w rankingu:

Obraz	Model i dane techniczne	Architektura pieczęci i ocena	MOQ
	SL-A064 Uniwersalne etui na telefon IPX8 z okienkiem aparatu— premium PVC + ABS; zewnętrzne ok. 22×11,5 cm, do użytku wewnętrznego ok. 18,5×9 cm; pasuje do telefonów o przekątnej do 7,0″; okno przednie z pełnym ekranem dotykowym + niezależne okno tylnej kamery; Obsługiwany identyfikator twarzy; 60–70 g; czarny / mroźny biały; Regulowana nylonowa smycz o długości 45 cm.	Podwójny zamek przesuwny + silikonowa listwa uszczelniająca;IPX8	300
	SL-A101 Etui na telefon z podwójną uszczelką IPX8 i okienkiem na tylną kamerę— PVC o wysokiej przejrzystości; zewnętrzny 11×17,5 cm, wewnętrzny użytkowy ok. 9,5×14,5 cm; pasuje do telefonów o przekątnej do 6,5″; okno dotykowe o wysokiej czułości + niezależne okno kamery; obsługiwana fotografia podwodna; 50–60 g; żółty / czarny / mroźny biały; regulowana pleciona smycz.	Listwa dociskowa + składana listwa dociskowa z pianki;IPX8	300
	SL-A082 (mały) / SL-A083 (duży) Uniwersalny wodoodporny pokrowiec na telefon— premium PVC 0,30–0,35 mm + system zamka ABS; folia dotykowa TPU/PVC o wysokiej przejrzystości; korpus zgrzewany; 55–75 g; −20°C do 60°C; obsługiwany ekran dotykowy, Face ID i połączenia; biały / czarny / niestandardowy.	Podwójny zamek przesuwny + uszczelka składana;IPX8, do 30 m	300
	Wodoodporna kieszeń na telefon SL-F170 zapinana na zamek— TPU; 2L, wystarczająco pojemny na telefon, karty, gotówkę i drobne rzeczy; niestandardowe logo akceptowane.	Wodoodporny zamek błyskawiczny; Korpus spawany HF	500
	SL-A059 Wodoodporny pokrowiec na telefon do pływania— Tkanina kompozytowa TPU na wodoodpornym podłożu 500D, bezszwowo zgrzewana; rozmiary niestandardowe; do pływania, deszczu, morza, śledzenia rzek, surfingu, paddleboardingu i żeglowania.	Wodoodporny zamek IPX7	500

Pobieranie próbek trwa 7–15 dni, a produkcja 30–45 dni po zatwierdzeniu, z nadrukiem logo metodą sitodruku lub UV, niestandardowymi kolorami i obsługą rozwoju OEM/ODM we wszystkich wersjach.

Często zadawane pytania: Produkcja torebek IPX8

P: Co dokładnie gwarantuje IPX8?
Odp.: Ciągłe zanurzenie na głębokość przekraczającą jeden metr i na głębokość i czas deklarowany przez producenta. Zawsze pytaj o deklarowaną głębokość — deklaracja IPX8 bez niej nie jest możliwa do zweryfikowania, a nieokreślona głębokość jest standardowym zawyżeniem w tej kategorii.

P: Dlaczego sam zamek błyskawiczny nie może osiągnąć poziomu IPX8?
Odp.: Pod stałym ciśnieniem system zamka z uszczelką rozkłada siłę zaciskania znacznie lepiej niż zamknięcie typu zamek błyskawiczny. W naszych konstrukcjach IPX8 zastosowano uszczelki silikonowe lub piankowe mocowane za pomocą zamków ABS lub składanej listwy dociskowej; konstrukcje zamków błyskawicznych mają stopień ochrony IPX7.

P: Dlaczego przestrzeń wewnętrzna jest mniejsza niż rozmiar zewnętrzny?
Odp.: Ponieważ konstrukcja uszczelki i jej ściskanie zajmują przestrzeń u góry i po bokach. Dlatego publikujemy obie figury — SL-A101 ma wymiary zewnętrzne 11×17,5 cm, a użytkowe około 9,5×14,5 cm. Zawsze określaj względem wnęki wewnętrznej.

P: Jak zachować spójność oceny w przypadku dużego zamówienia?
Odp.: Stabilność parametrów uszczelnienia za pomocą testowych zgrzewów w każdej serii, kontrola przychodzącej folii pod kątem grubości i przyczepności, ścisła tolerancja wymiarowa uszczelki i zamka oraz udokumentowane standardowe procedury operacyjne, a następnie określenie nieszczelności gotowych wyrobów za pomocą próżni i zatrzymania.

P: Czy możemy uzyskać certyfikat strony trzeciej?
Odp.: Tak — można zorganizować inspekcję i certyfikację SGS lub QIMA, a kupujący coraz częściej oczekują, że oświadczenie IPX8 będzie dostarczane wraz z raportem z testu, który mogą zobaczyć.

P: Jak długo wytrzymuje etui IPX8?
Odp.: Uszczelki ulegają degradacji pod wpływem promieni UV, cykli cieplnych i użytkowania, a uszkodzona uszczelka nie odzyskuje swojej elastyczności. Traktuj woreczki jako wymienne, zalecaj płukanie i suszenie po słonej wodzie oraz umieść na opakowaniu prosty autotest polegający na włożeniu chusteczki i zamoczeniu.
