Jak testowane są wodoodporne etui na telefony

Sealock jest producentem wodoodpornych torebek na telefon i dostawcą OEM. Każdy woreczek dostępny na rynku jest opisywany jako wodoodporny; znacznie mniej zostało przetestowanych w sposób, który ma jakiekolwiek znaczenie. Szczelina ma tu większe znaczenie niż w jakimkolwiek innym wodoodpornym produkcie, ponieważ klient nie ryzykuje mokrego ręcznika – ryzykuje swój telefon. W tym przewodniku opisano, w jaki sposób faktycznie testuje się etui na telefon, począwszy od międzynarodowych standardów oceny, poprzez kontrole na linii produkcyjnej, końcową kontrolę przesyłki, a skończywszy na trzyminutowym teście, który kupujący może przeprowadzić samodzielnie.

Standard oceny

Wartości wodoszczelności pochodzą z normy IEC 60529 (odpowiednik normy EN 60529, z powiązanymi normami, w tym ISO 20653, AS/NZS 60529 i JIS C 0920). Skala rozciąga się od pionowego kapania aż do czyszczenia parą pod wysokim ciśnieniem, a każdy poziom to naprawdę inny test z własną aparaturą, natężeniem przepływu i czasem trwania:

Ocena	Stan	Parametry testowe
IPX0	Brak ochrony	Nie testowano
IPX1	Kapanie pionowe	1 mm/min przez 10 minut, element obraca się z prędkością 1 obr./min
IPX2	Kapiąca, nachylona pod kątem 15°	3 mm/min, przy nachyleniu do 15° od normalnej pozycji
IPX3	Rozpylanie wody	Rozpylanie do ±60° od pionu; rurka oscylacyjna o kącie 60° lub dysza ~10 l/min, min. 5 minut
IPX4	Rozpryskiwanie z dowolnego kierunku	To samo urządzenie przy łuku ~180° (lub stół obrotowy przy 5 obr./min); wspólny standard „odporności na zachlapania”.
IPX5	Strumienie wody	Dysza 6,3 mm, 12,5 l/min przy ~30 kPa, od 2,5–3 m, min. 3 minuty
IPX6	Silne strumienie wody	Dysza 12,5 mm, 100 l/min przy ~100 kPa — warunki ulewnego deszczu i zmywania
IPX7	Tymczasowe zanurzenie	1 metr przez 30 minut
IPX8	Ciągłe zanurzenie	Powyżej 1 metra, do głębokości i czasu trwania deklarowanego przez producenta
IPX9K	Strumienie wysokociśnieniowe i wysokotemperaturowe	Cztery dysze pod kątem 0°, 30°, 60° i 90°; ~80–100 bar w temperaturze 80±5°C – mycie przemysłowe i samochodowe

Dwie rzeczy, które kupujący mylą co do skali

Po pierwsze, oceny nie kumulują się.Produkt o klasie IPX7 niekoniecznie został przetestowany pod kątem odporności na strumienie wody na poziomie IPX5 lub IPX6, ponieważ fizyka wnikania znacznie się różni – utrzymujące się ciśnienie statyczne to inny problem niż silny strumień kierunkowy. Dlatego produkty wymagające obu są testowane i oznaczane IPX6/IPX7 lub IPX6/IPX8, zamiast zakładać, że wyższy numer obejmuje wszystko.

Po drugie, IPX1 do IPX6 to testy natryskowe, a nie zanurzeniowe.Symulują deszcz, rozpryski i czyszczenie strumieniem wody – przydatne wzorce dla kurtki, głośnika czy oprawy oświetleniowej, ale nieistotne w przypadku produktu, którego głównym celem jest zanurzenie się pod wodą. Etui na telefon o stopniu ochrony IPX4 nic nie mówi pływakowi. Dlatego w tej kategorii znaczące są tylko dwa poziomy:

• IPX7— zanurzenie na głębokość do 1 metra na 30 minut. Norma precyzyjnie określa geometrię: dolna część przedmiotu znajduje się nie dalej niż 1 metr, a górna co najmniej 15 cm pod powierzchnią. Stały, powtarzalny test.
• IPX8— ciągłe zanurzenie na głębokość większą niż 1 metr, zgodnie z określonymi warunkamiproducent określa. W praktyce często oznacza to testowanie pod ciśnieniem 3–5 atmosfer, co odpowiada w przybliżeniu 30–50 metrów wody. Ponieważ warunki są określone przez producenta, deklaracja IPX8 ma znaczenie tylko wtedy, gdy zadeklarowana jest głębokość i czas trwania.

Ostatni punkt to najbardziej przydatna rzecz, jaką może poznać kupujący. Samego „IPX8” nie da się zweryfikować; „IPX8 do 30 metrów” to stwierdzenie, które można przetestować i skontrolować.

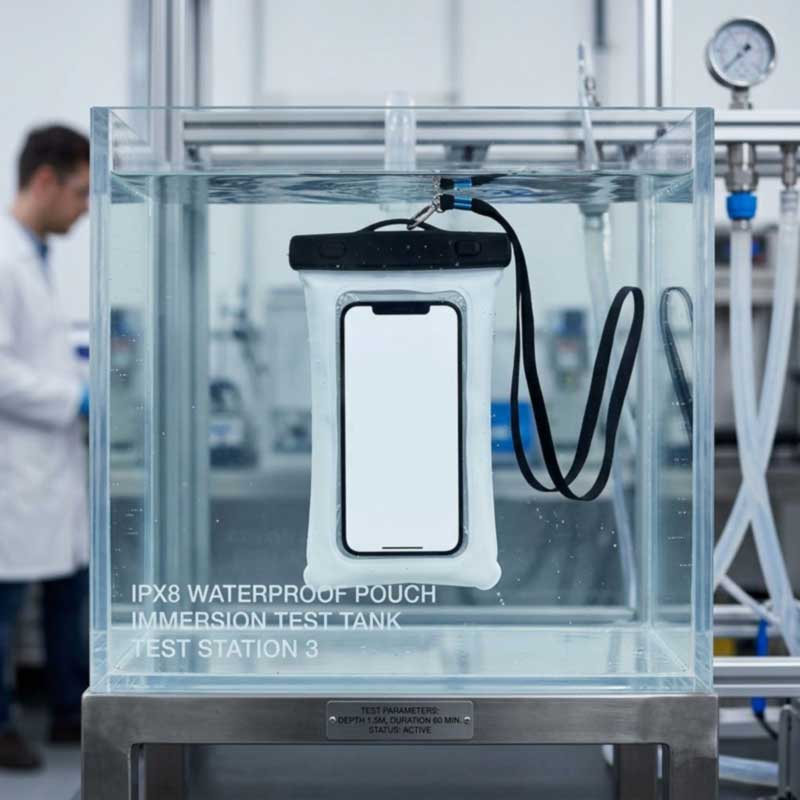

Jak przebiega laboratoryjny test zanurzeniowy

Procedura jest bardziej zdyscyplinowana niż „włóż do wody i zobacz”:

1. Organizować coś— przedmiot jest zamknięty dokładnie w taki sam sposób, w jaki zamknąłby go użytkownik, z założonymi wszystkimi uszczelkami i zamknięciami oraz symulowanym każdym otworem, w którym zwykle znajduje się pasek lub okucie.
2. Zbiornik— wystarczająco duży, aby całkowicie zanurzyć przedmiot bez dotykania dna, więc podana głębokość jest rzeczywista.
3. Zanurzenie— przetrzymywany na określonej głębokości przez określony czas; dla IPX7 jest to 1 metr przez 30 minut.
4. Orientacja— zostaje podjęta decyzja o przetestowaniu przedmiotu pod różnymi kątami, ponieważ uszczelka może zachowywać się różnie w zależności od tego, która strona jest najwyższa.
5. Demontaż i kontrola— przedmiot jest suszony na zewnątrz, otwierany i sprawdzany pod kątem przedostawania się do środka. Chłonny papier wewnątrz ujawnia nawet śladowe ilości wilgoci.

W przypadku produktu IPX8 rygorystyczny protokół kwalifikacyjny idzie dalej — najpierw sprawdza się spadek ciśnienia, statyczne zanurzenie na głębokość 1,5-krotności znamionowej przez znamionowy czas trwania, dynamiczne cykliczne ciśnienie zanurzenia od zera do głębokości znamionowej aż do tysiąca razy, a następnie powtórny test spadku ciśnienia w celu wykrycia, czy uszczelnienie uległo degradacji podczas cyklu. Co najważniejsze, powinno nastąpić wstępne uwarunkowanie środowiskowe – starzenie termiczne, wilgotność i ekspozycja na promieniowanie UVzanimzanurzeniu, więc test odzwierciedla worek, który spędził lato na słońcu, a nie ten, który był świeży.

Testowanie nie rozpoczyna się od gotowej torebki

Zanim woreczek jest gotowy, większość zmiennych decydujących o tym, czy woreczek jest szczelnie zamknięty. Dlatego też testy przebiegają na trzech poziomach w trakcie produkcji:

• IQC — przychodzące: folia sprawdzona pod kątem grubości, przejrzystości i przyczepności zgodnie z podpisaną normą; uszczelki sprawdzone pod kątem sprężystości odbicia; Okucia zamka ABS sprawdzone pod kątem wymiarów i wytrzymałości. Zmiana partii folii zmienia zarówno optykę, jak i sposób uszczelnienia korpusu.
• IPQC — w trakcie: integralność uszczelnienia i spoiny, wyrównanie okienka, montaż zamknięcia i zespół kotwicy smyczy sprawdzane na linii podczas produkcji torebek, z testowymi zgrzewami przeprowadzanymi przed każdą partią, aby parametry zostały sprawdzone, a nie przyjęte.
• OQC — wychodzący: Pobieranie próbek AQL, testy zanurzeniowe i porównanie z podpisaną próbką złota, z dostępną inspekcją i certyfikatem SGS lub QIMA.

Test, który wyłapuje to, czego brakuje wodzie

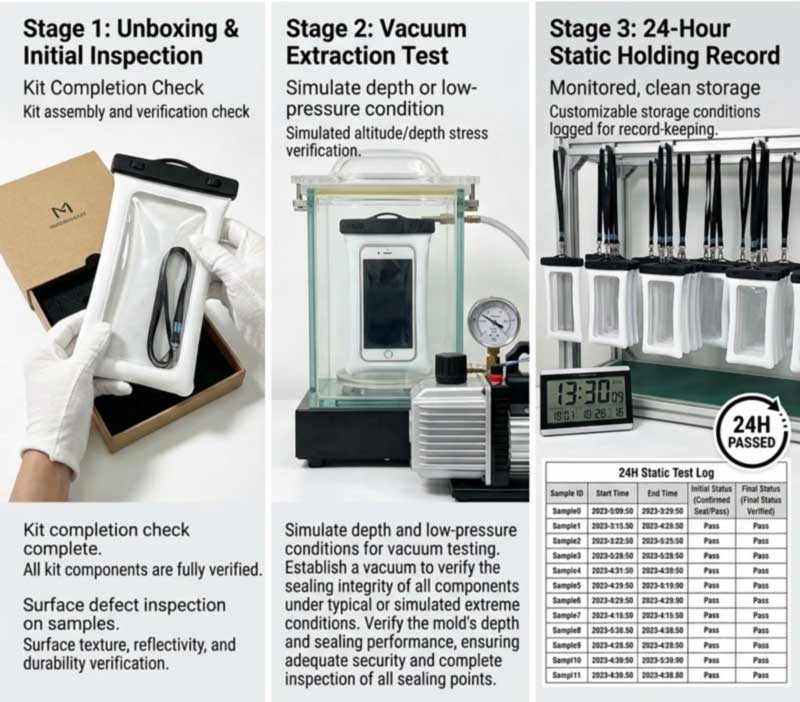

Zanurzenie ma martwy punkt: wada może być na tyle mała, że ​​może przetrwać trzydzieści minut pod wodą i jeszcze kilka tygodni później zawieść klienta. Dlatego Sealock ściśle przestrzega pełnej procedury kontroli klienta gotowych towarów —rozpakowanie, ekstrakcja próżniowa, 24-godzinny odpoczynek statyczny i określenie wycieków powietrza.

Logika jest prosta. Pobranie podciśnienia powoduje, że uszczelka znajduje się pod stałą różnicą ciśnień w przeciwnym kierunku, a następnie dwadzieścia cztery godziny niezakłóconej pracy dają czas na ujawnienie się ścieżki wycieku. Otwór zbyt mały, aby po krótkim namoczeniu wpuścić do środka widoczną wodę, będzie nadal powodował wyciek próżni przez cały dzień. Jest to ta sama zasada, z której korzystają najsurowsze protokoły IPX8, łącząc testy zanurzeniowe z badaniem spadku ciśnienia — powolne wycieki ujawniają się jako zmiany ciśnienia na długo przed pojawieniem się mokrej tkanki. W przypadku produktu chroniącego telefon marża ta stanowi różnicę między zadowolonym klientem a zniszczonym urządzeniem.

Inne testy, które musi przejść torebka

Wodoodporność jest konieczna, ale niewystarczająca – szczelne etui, w którym telefon wypada z uszkodzonego klipsa, nadal nie działa. Pakiet pomocniczy obejmuje:

Test	Co to udowadnia
Uszczelnij wiązanie i wytrzymałość na odrywanie	Zgrzewanie lub spoina są stapiane, a nie tylko prasowane
Zamknięcie jazdy na rowerze	Zamek lub zamek błyskawiczny nadal jest szczelny nawet po wielokrotnym użyciu
Szarpnięcie za kotwicę lonży	Etui utrzymuje telefon – wiodący tryb awaryjny
Przejrzystość i ścieranie folii	Okno pozostaje użytkowe do dotyku i robienia zdjęć
Kontrola pływalności	Pływa z telefonem docelowym w środku, a nie pusty
UV, termiczna i solna	Foka przeżywa sezon słońca, upału i wody morskiej
Kontrola działania	Ekran dotykowy, Face ID i połączenia działają przez film

Certyfikacja strony trzeciej

Wynik wewnętrzny to słowo fabryki; raport strony trzeciej jest dowodem, który kupujący może pokazać swoim klientom. Inspekcję i certyfikację SGS lub QIMA można zorganizować w ramach dowolnego programu, a szczególnie w przypadku certyfikatu IPX8 kupujący coraz częściej oczekują raportu z testów z deklarowaną głębokością, a nie oceny wydrukowanej na aukcji. Jeśli pozyskujesz, a dostawca nie może go wyprodukować, potraktuj roszczenie jako niezweryfikowane.

Trzyminutowy test, który może przeprowadzić każdy kupujący

Przed zatwierdzeniem próbki – którą warto wydrukować na opakowaniu detalicznym dla użytkowników końcowych – następuje prosta sekwencja walidacji:

1. Kontrola suchego uszczelnienia— włóż do środka złożony ręcznik papierowy, zamknij i zablokuj uszczelkę, delikatnie ściśnij. Nie powinno być syku powietrza ani widocznej szczeliny.
2. Zalew— zanurz woreczek z ręcznikiem papierowym na głębokość 1 metra na 30 minut. Wytrzyj go do sucha, otwórz i sprawdź. Całkowicie suchy papier jest przepustką.
3. Próba ruchu— będąc zanurzonym, potrząsaj nim energicznie przez około piętnaście sekund, aby zasymulować pływanie, a następnie sprawdź ponownie. Uszczelnienie statyczne i uszczelnienie w ruchu to nie to samo.

Dwa nawyki, które warto przekazać klientom: powtarzaj kontrolę regularnie przy regularnym użytkowaniu lub po upadku i wycofuj woreczek, w którym widać wilgoć. Integralność uszczelnienia pogarsza się pod wpływem promieni UV, wahań temperatury i wielokrotnego użytkowania, a uszkodzona uszczelka nie odzyskuje swojej elastyczności.

Podstawa produktu

Te woreczki od Sealockawodoodporne etui na telefonlinii, wszystkie są zbudowane i zweryfikowane zgodnie z powyższym reżimem i służą jako równe punkty wyjścia dla zamówienia OEM — żaden nie jest wyżej w rankingu:

Obraz	Model i dane techniczne	Pieczęć i ocena	MOQ

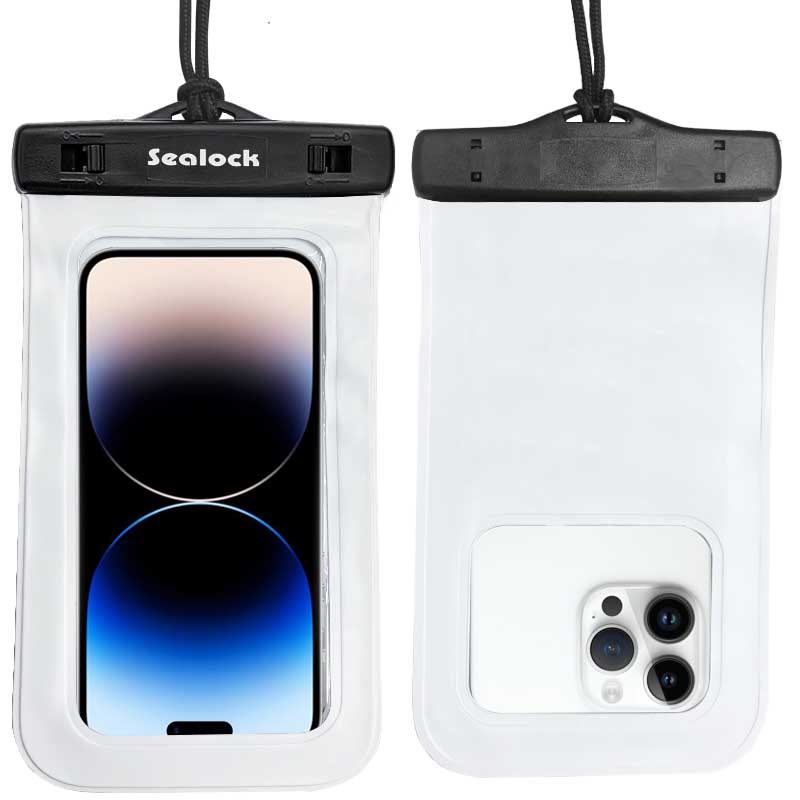

	SL-A064 Uniwersalne etui na telefon IPX8 z okienkiem aparatu— najwyższej jakości PCV + ABS; zewnętrzne ok. 22×11,5 cm, do użytku wewnętrznego ok. 18,5×9 cm; pasuje do 7,0″; przednie okno z ekranem dotykowym + niezależne okno tylnej kamery; Obsługiwany identyfikator twarzy; 60–70 g; Regulowana smycz o długości 45 cm.	Podwójny zamek przesuwny + pasek silikonowy;IPX8	300

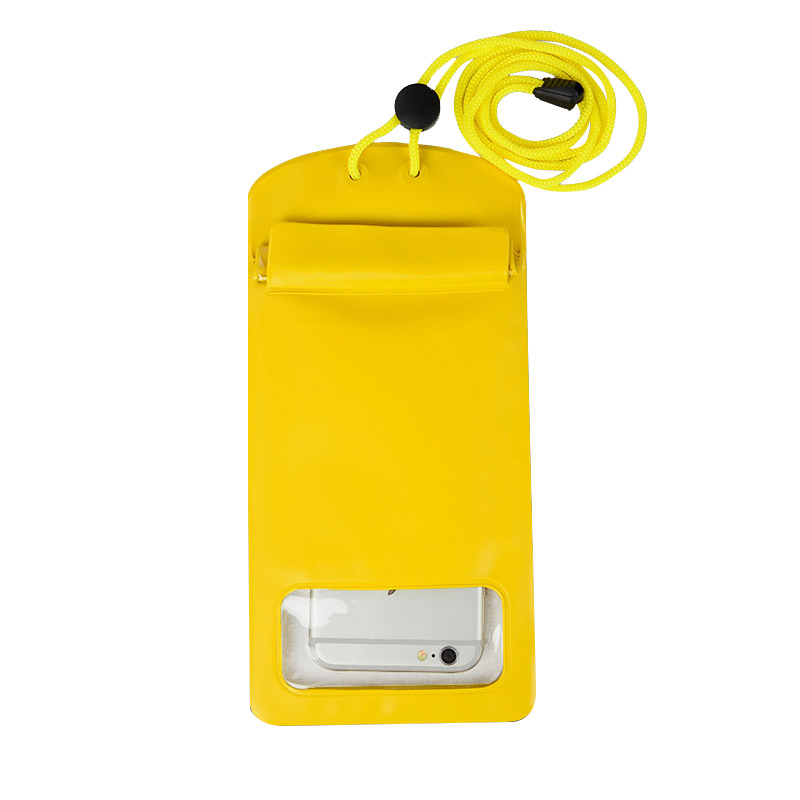

	SL-A101 Etui na telefon z podwójną uszczelką IPX8 i okienkiem na tylną kamerę— PVC o wysokiej przejrzystości; zewnętrzny 11×17,5 cm, wewnętrzny użytkowy ok. 9,5×14,5 cm; pasuje do 6,5″; obsługiwana fotografia podwodna; 50–60 g; żółty / czarny / mroźny biały.	Listwa dociskowa + składana listwa dociskowa z pianki;IPX8	300

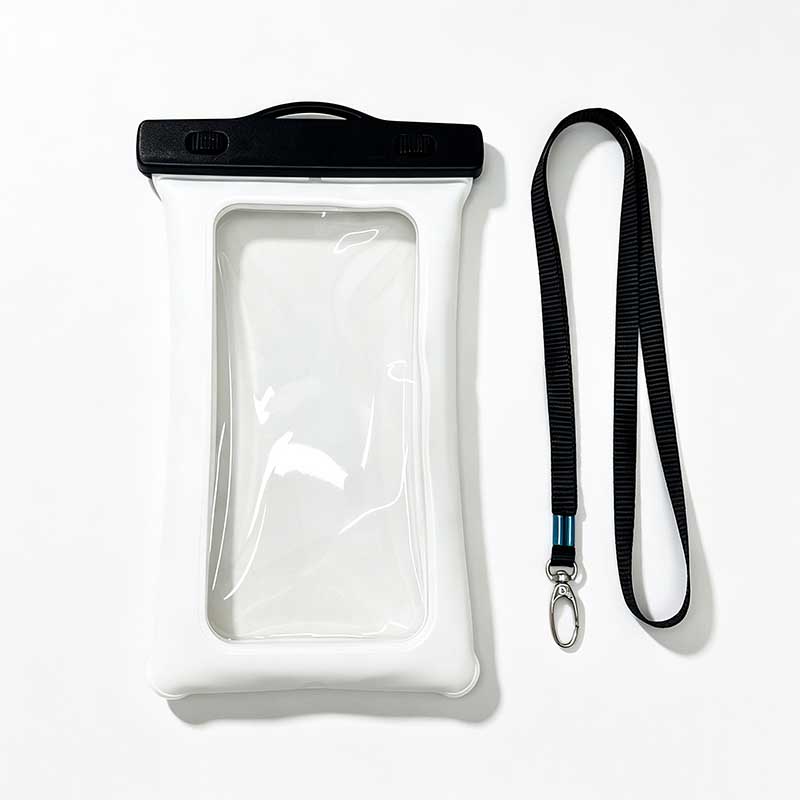

	SL-A082 (mały) / SL-A083 (duży) Uniwersalny wodoodporny pokrowiec na telefon— PCV premium 0,30–0,35 mm + zamek ABS; korpus zgrzewany; 55–75 g; kwalifikowana -20°C do 60°C; obsługiwany ekran dotykowy, Face ID i połączenia.	Podwójny zamek przesuwny + uszczelka składana;IPX8, do 30 m	300
	Wodoodporna kieszeń na telefon SL-F170 zapinana na zamek— TPU; 2L, miejsce na telefon plus karty, gotówkę i drobne rzeczy; niestandardowe logo akceptowane.	Wodoodporny zamek błyskawiczny; Korpus spawany HF	500
	SL-A059 Wodoodporny pokrowiec na telefon do pływania— Tkanina kompozytowa TPU na wodoodpornym podłożu 500D, bezszwowo zgrzewana; rozmiary niestandardowe; do pływania, deszczu, morza, surfingu i paddleboardingu.	Wodoodporny zamek IPX7	500

Inżynieria stojąca za tymi uszczelnieniami jest opisana w naszym dokumenciePrzewodnik po produkcji wodoodpornych etui na telefon IPX8oraz listę kontrolną specyfikacji w naszymPrzewodnik dostosowywania wodoodpornych etui na telefon OEM.

Często zadawane pytania: Testowanie etui na telefon

P: Jaka jest różnica między testem IPX7 i IPX8?
Odp.: IPX7 jest stały – 1 metr przez 30 minut, z górną częścią przedmiotu co najmniej 15 cm pod powierzchnią. IPX8 oznacza ciągłe zanurzenie na głębokość większą niż 1 metr w warunkach określonych przez producenta, często 3–5 atmosfer, dlatego deklarowana głębokość jest częścią reklamacji.

P: Dlaczego nie oceniacie torebek na poziomie IPX4 lub IPX6?
Odp.: Ponieważ IPX1 do IPX6 to testy natryskowe i strumieniowe – kapanie, rozpryskiwanie i zanurzanie węża – a nie zanurzenie. Mają znaczenie dla kurtki lub głośnika, ale woreczek spełniający tylko normę IPX4 nic nie mówi pływakowi. W przypadku produktu przeznaczonego do pracy pod wodą jedynym właściwym punktem odniesienia jest stopień IPX7 lub deklarowana głębokość IPX8.

P: Czy wyższy numer IPX automatycznie obejmuje niższy?
Odpowiedź: Nie — oceny nie kumulują się. Przejście przez zanurzenie w stopniu IPX7 nie oznacza odporności na strumień wody IPX5 lub IPX6, ponieważ utrzymujące się ciśnienie statyczne i silny strumień kierunkowy to różne mechanizmy przedostawania się wody. Produkty wymagające obu są testowane i oznaczane pod kątem obu.

P: Czy etykieta IPX8 jest wystarczająca, gdy pozyskuję?
O: Nie. Poproś o deklarowaną głębokość i czas trwania oraz raport z testu. Nie można zweryfikować stopnia ochrony IPX8 bez określonej głębokości i jest to najczęstsze zawyżenie w tej kategorii.

P: Dlaczego oprócz zanurzenia stosujecie test próżniowy?
O: Ponieważ zanurzenie ma martwy punkt. Otwór może przetrwać trzydzieści minut pod wodą i nadal nie działać. Pobranie próżni i przytrzymanie jej przez 24 godziny ujawnia powolne ścieżki wycieków jako utratę ciśnienia — z tego samego powodu wynika kontrola spadku ciśnienia w ścisłych protokołach IPX8.

P: Czy torebki należy testować po starzeniu się, a nie tylko wtedy, gdy są nowe?
O: Idealnie tak. Starzenie termiczne, wilgotność i ekspozycja na promieniowanie UV przed zanurzeniem symulują rzeczywisty okres użytkowania – jest to ważne, ponieważ integralność uszczelnienia pogarsza się pod wpływem światła słonecznego, cyklicznych zmian ciepła i wielokrotnego użytkowania.

P: Czy możesz zorganizować certyfikację strony trzeciej?
Odp.: Tak — inspekcja i certyfikacja SGS lub QIMA na żądanie, a tego właśnie kupujący coraz częściej potrzebują, aby uzasadnić twierdzenie IPX8 wobec swoich klientów.

P: W jaki sposób moi klienci mogą sprawdzić swoją torebkę?
Odp.: Włóż ręcznik papierowy, zamknij go, ściśnij, aby wyczuć syk powietrza, zanurz go na 30 minut, a następnie potrząśnij, gdy jest zanurzony, aby sprawdzić, czy jest w ruchu. Suchy papier to przepustka; jakakolwiek wilgoć oznacza wycofanie woreczka.
