Każda torba zostaje napompowana przed wysyłką: test szczelności podczas biegu zgrzewanej torby podróżnej IPX7

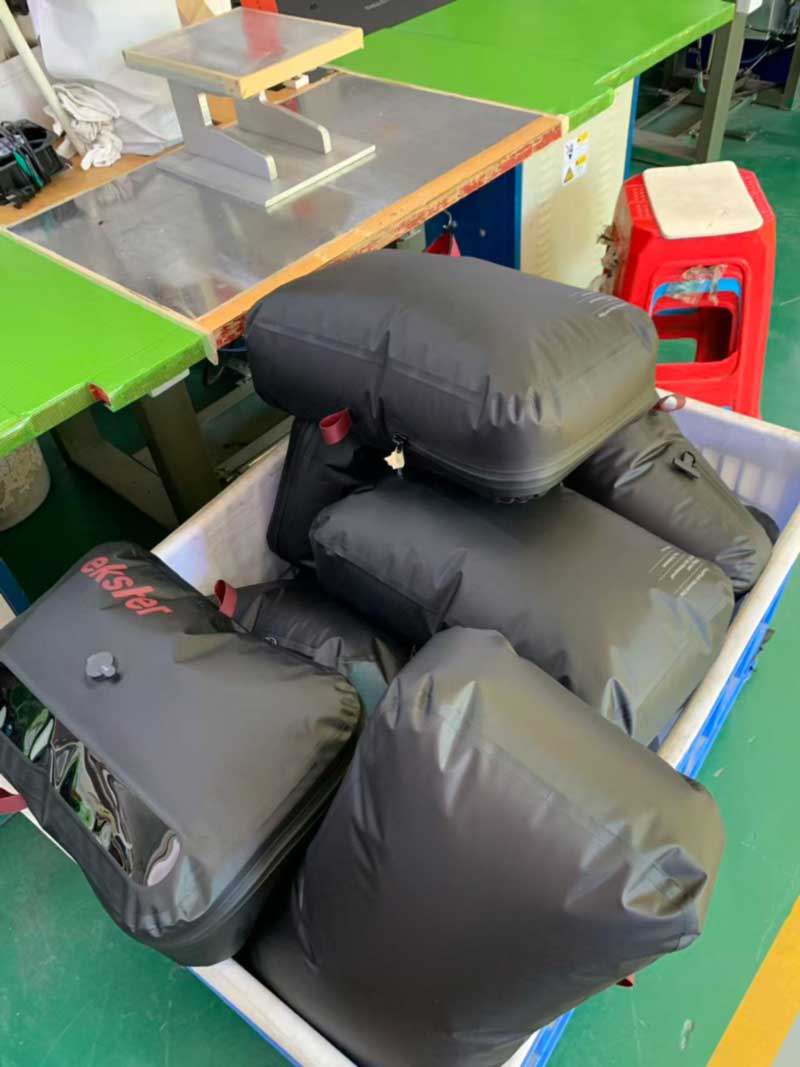

Przejdź w tym miesiącu obok obszaru testowego na podłodze w Dongguan, a pierwszą rzeczą, którą zobaczysz, będzie sięgający do pasa stos czarnych toreb nadmuchanych jak balony, każda napięta i każda z małym szarym zaworem na twarzy. Obok nich siedzi operator z wiatrówką, przeglądający stos płaskich toreb na podłodze i dodający do stosu.

Wygląda dziwnie. Jest to najważniejsza inspekcja w budynku.

Zamówienie dotyczy w pełni spawanej, hermetycznej torby podróżnej dla Ekster, holenderskiej marki, która przeszła od inteligentnych portfeli do sprzętu podróżnego. Torba ma zgrzewaną skorupę, szczelny zamek błyskawiczny i zintegrowany zawór powietrzny i ma stopień ochrony IPX7. To połączenie sprawia, że ​​test inflacji jest konieczny, a nie dekoracyjny.

Hermetyczna torba jest twardsza niż wodoodporna

Większość wodoodpornych toreb musi jedynie zapobiegać przedostawaniu się wody w stanie ciekłym z zewnątrz. Ten musi zatrzymywać powietrze, ponieważ zawór istnieje po to, aby użytkownik mógł skompresować zawartość, a szczelny zamek błyskawiczny zapewnia klasę IPX7.

To są inne problemy inżynieryjne, a wersja powietrzna jest zdecydowanie trudniejsza. Spoina, która stopiła się na dziewięćdziesięciu ośmiu procentach swojej szerokości, zapobiegnie przedostawaniu się deszczu przez lata. W tym samym spoinie pozostałe dwa procent będzie przepuszczać powietrze, powoli i niewidocznie, a klient odkryje to, gdy w poniedziałek skompresowany w niedzielę worek znów stanie się miękki. Woda ma napięcie powierzchniowe i potrzebuje ścieżki o określonej wielkości; powietrze nie. Wszędzie tam, gdzie szew panelu, mocowanie zaworu, łata paska lub końcówka zamka błyskawicznego są nieznacznie niedospawane, znajduje je powietrze.

Zatem w przypadku tej konstrukcji próba powietrzna nie jest zastępczą próbą wodną. Jest to bardziej rygorystyczny test, który okazuje się szybszy i tańszy w wykonaniu na każdym pojedynczym urządzeniu, a torba zawierająca powietrze bez problemu wytrzyma wodę.

Co właściwie wyłapuje test

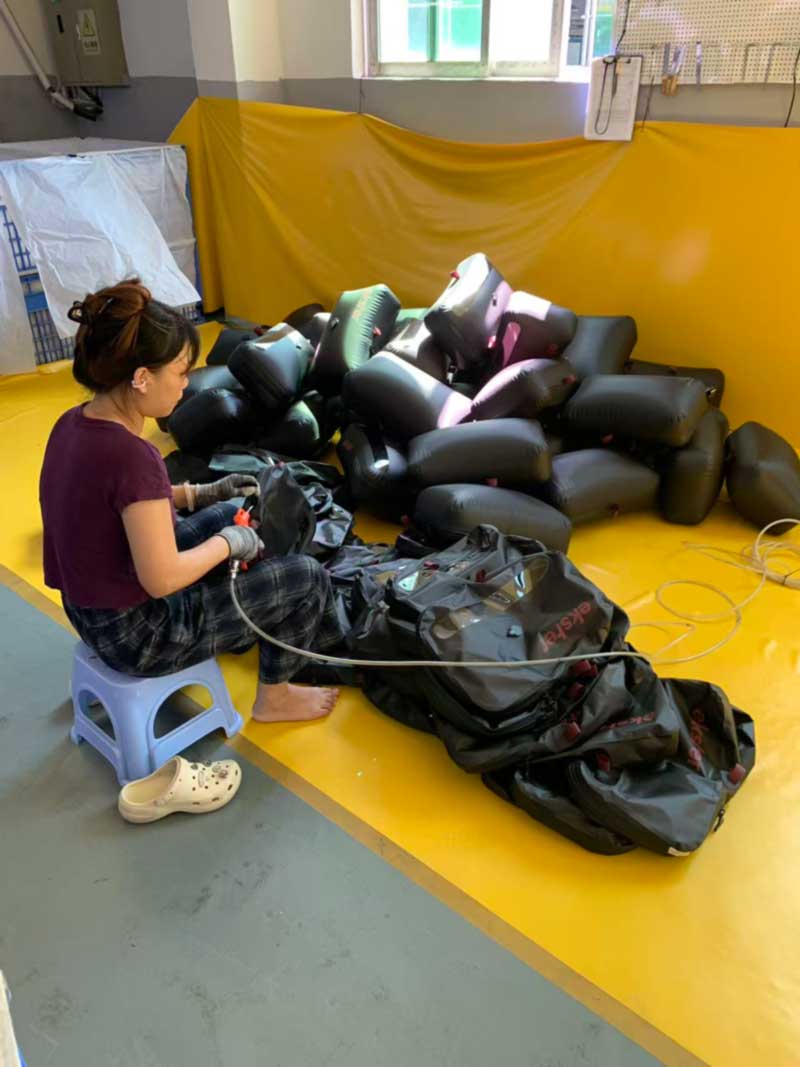

Każdy worek jest napełniany przez własny zawór i pozostawiany na stosie, podczas gdy operator pracuje nad partią. To miejsce zamieszkania ma znaczenie. Poważna wada – niespawany narożnik, źle osadzony zawór – pojawia się w ciągu kilku sekund. Wady, które kosztują, ujawniają się w ciągu kilku minut: torba nadal pozostaje twarda na szczycie stosu i zauważalnie bardziej miękka dwadzieścia minut później.

Konkretne punkty awarii, które obserwujemy w tym kształcie, to te, w których konstrukcja spawana zawsze skupia naprężenia: w narożnikach, w których zbiegają się trzy panele, a elektroda ma najmniej równy kontakt; mocowanie zaworu, w którym sztywny element styka się z elastyczną osłoną; zakończenia zamków błyskawicznych, gdzie uszczelnienie liniowe musi przejść w szew zgrzewany; oraz dowolny pasek lub naszywka na uchwyt przyspawana do powierzchni, która również ma szew pod spodem.

Jednostki, które uległy uszkodzeniu, wracają na stół spawalniczy z zaznaczonym miejscem wycieku, zamiast być złomowane, co jest jedną z praktycznych zalet spawania wysokiej częstotliwości w porównaniu z konstrukcjami klejonymi — krótkie ponowne spawanie zidentyfikowanego szwu jest uzasadnioną naprawą, a nie łatką.

Weryfikację, którą kupujący może przeprowadzić samodzielnie

Nabywcom konstrukcji hermetycznych zalecamy przeprowadzenie tej samej kontroli po odbiorze, ponieważ nie wymaga to żadnego sprzętu i nie jest to coś, o czym fabryka może obejść się bez komentarza:

Otwórz losowo karton. Weź torbę, wypuść powietrze przez zawór, aż skorupa opadnie na siebie, zamknij ją i pozostaw gdzieś na uboczu na dwadzieścia cztery godziny. Wróć następnego dnia. Jeśli nadal jest zwinięty, spawy, zawór i zamek błyskawiczny spełniają swoje zadanie. Jeśli powrócił do pierwotnego kształtu, coś w tym urządzeniu przecieka, a następną rozmową staje się kwestia wielkości próbki.

Dwadzieścia cztery godziny to celowa hojność. Torba, która wytrzyma pięciominutowe ściskanie, może nadal zawieść w ciągu nocy, a noc jest bliższa faktycznemu użyciu produktu – zapakowana w noc przed lotem, nie napompowana i sprawdzona na ławce.

Upstream: dlaczego spawanie musi być prawidłowe za pierwszym razem

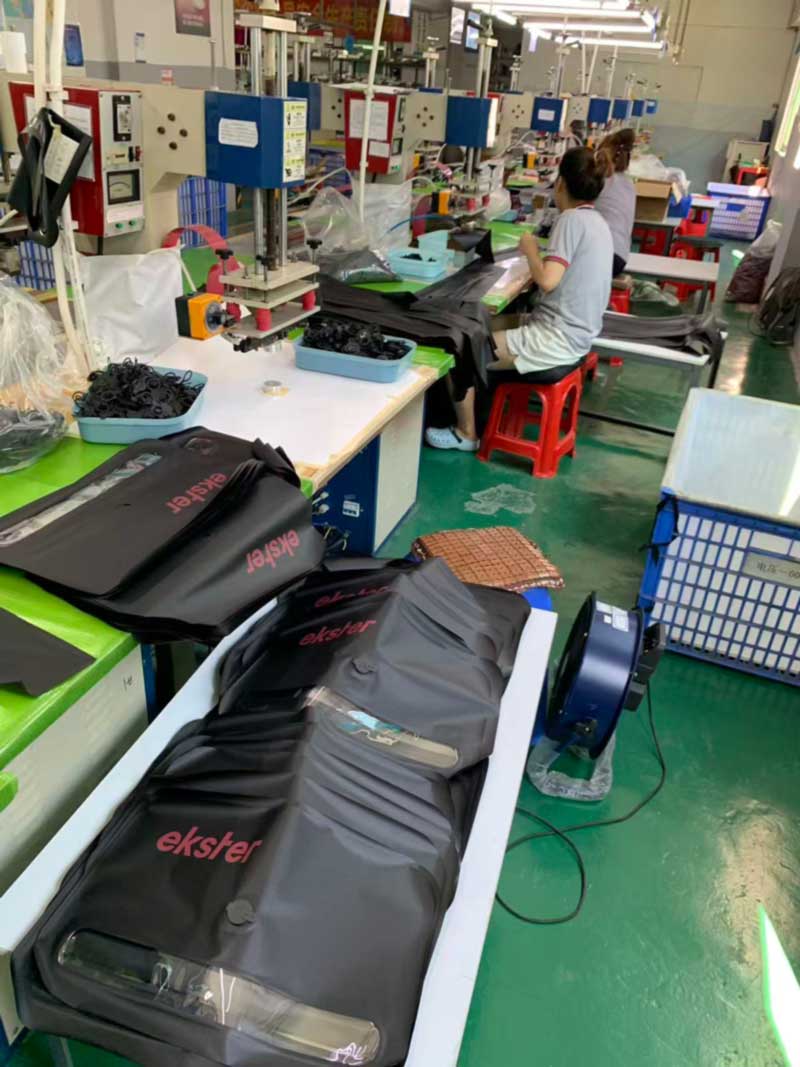

Obszar testowy działa tylko wtedy, gdy podłoga spawalnicza jest skonfigurowana tak, aby tworzyć spójne szwy, a nie akceptowalne. Każda część tego programu ma swoją własną matrycę. Zawory, panele zamków błyskawicznych i łatki sprzętowe są przyspawane na dedykowanych stacjach za pomocą własnego oprzyrządowania, a oprzyrządowanie jest sprawdzane pod kątem aprobaty pierwszej części przed otwarciem serii, a nie regulowane na wyczucie, gdy moc wyjściowa zacznie dryfować.

Spawanie wysokiej częstotliwości stapia materiał poprzez własną reakcję molekularną na pole, zamiast sklejać ze sobą dwie powierzchnie, dlatego też prawidłowa spoina jest tak samo mocna jak materiał macierzysty, a nieprawidłowa nie jest minimalnie słabsza, ale zdecydowanie odmienna. Nie ma stanu pośredniego, który przeszedłby kontrolę i uległ awarii — właśnie dlatego 100% test powietrzny jest przystępny cenowo. Większość wyników tej linii jest albo wyraźnie dobra, albo wyraźnie nie.

Białe rękawiczki w czarnym błyszczącym kolorze

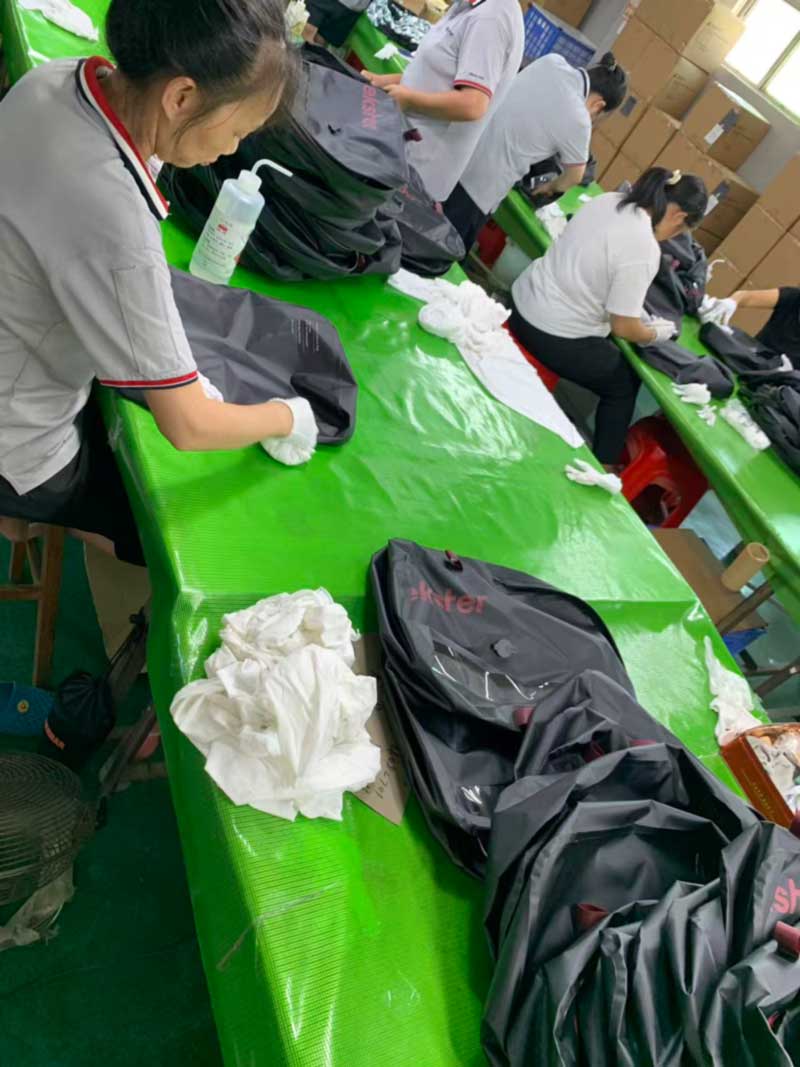

Po teście powietrznym worki przechodzą do czyszczenia. Operatorzy pracują w białych bawełnianych rękawiczkach, z butelkami z rozpuszczalnikiem i niestrzępiącymi się ściereczkami, wycierając każdy panel, zanim torba znajdzie się w pobliżu pakowania.

To nie jest marudzenie. Spawana czarna obudowa o wysokim połysku pokazuje wszystko: odciski palców powstałe podczas manipulacji, delikatne pozostałości po kontakcie z narzędziami, matową plamę w miejscu, gdzie panel opierał się o ławkę. Żaden z nich nie wpływa na wydajność, a wszystko to można odczytać jako wadę w świetle detalicznym lub na zdjęciu klienta po rozpakowaniu. W przypadku tak ciemnego i błyszczącego produktu czyszczenie powierzchni wymaga większej części pracy wykończeniowej niż w przypadku innych kolorów, które stosujemy, i to właśnie różnica pomiędzy pozytywną kontrolą przy odbiorze a tą, która wywołuje dyskusję.

Ta sama logika kieruje resztą dyscypliny obsługi: wyłożone tkaniną pojemniki obrotowe, dzięki czemu skorupy nigdy nie dotykają formowanych plastikowych żeber, rękawy ochronne na sprzęcie oraz torby ułożone płasko, a nie ułożone w stosy podczas kontroli.

Liczenie, separacja i drugi program na tym samym piętrze

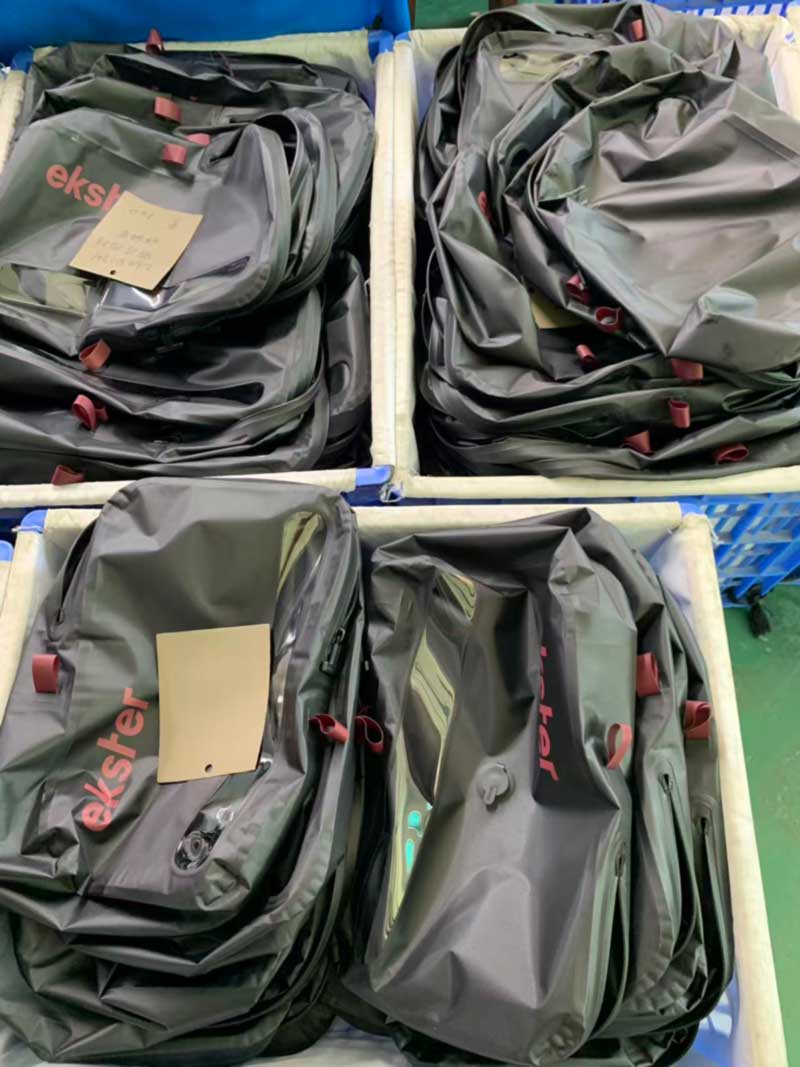

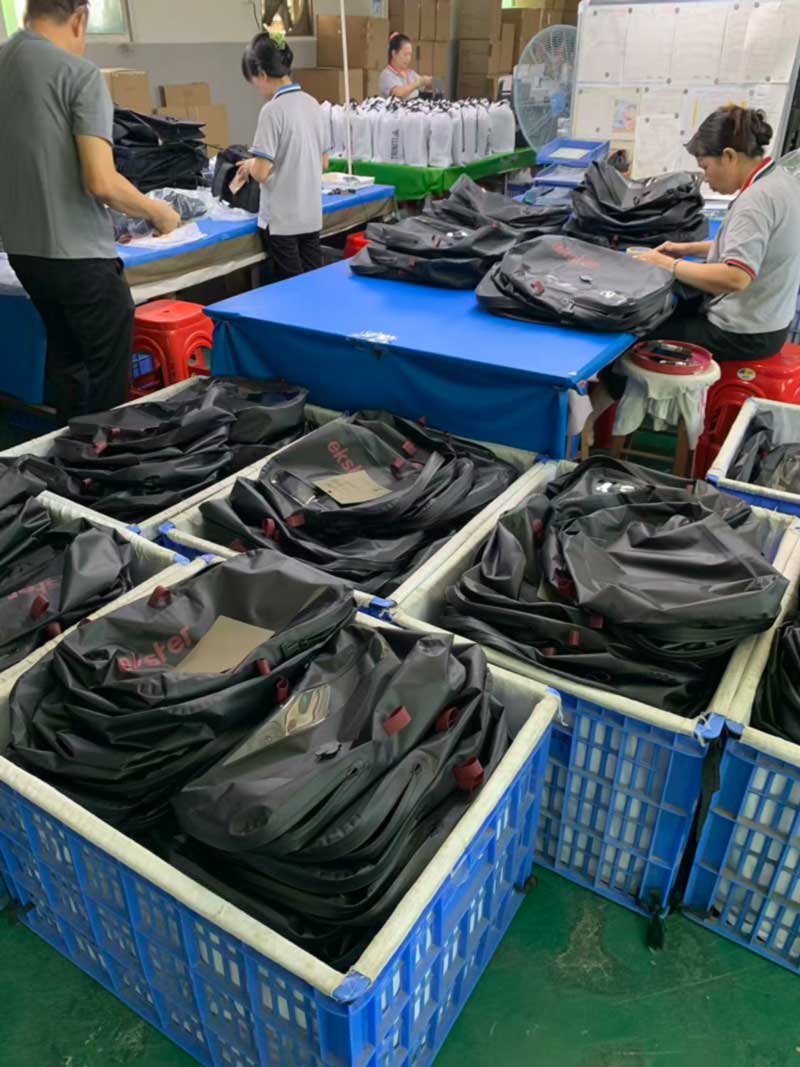

Gotowe jednostki są sortowane do pojemników wyłożonych tkaniną, po jednym modelu do pojemnika, każdy z ręcznie napisaną kartą licznikową umieszczoną odkrytą na towarach. Karty podróżują z torbami do OQC i są uzgadniane z listą przewozową przed zamknięciem kartonów. W tym samym czasie na sąsiednich ławkach prowadzono odrębny program — białe torby ściągane sznurkiem dla innego klienta — i właśnie w tej sytuacji etykietowanie pojemników na śmieci i dopasowywanie poszczególnych modeli przestaje być biurokracją i zaczyna być powodem, dla którego nic nie ląduje w niewłaściwym kartonie.

Kontrole na bieżąco w tej serii obejmowały działanie i osadzenie zaworów, skok zamka błyskawicznego i zamknięcie uszczelek, bezpieczeństwo paska i uchwytu, położenie nadruku i przyczepność, różnicę kolorów w porównaniu z zatwierdzoną normą oraz ogólny wygląd w oświetleniu stołowym – oprócz testu 100% zatrzymywania powietrza.

O ocenie i o tym, czego nie będziemy twierdzić

Ta konstrukcja — w pełni spawana skorupa, hermetyczny zamek błyskawiczny, zawór — jest sprawdzana w teście pełnego zanurzenia w wodzie trwającym dwie godziny lub dłużej, zgodnie z normą IPX7. Powiemy to tutaj, ponieważ kompilacja to obsługuje.

Jesteśmy równie specyficzni w drugim kierunku. Nasze własnepodróżny worek kompresyjny próżniowyto w pełni zespawany korpus z TPU z zapieczętowanym zamkiem błyskawicznym i zaworem jednokierunkowym, posiadający stopień ochrony IPX6 – a nie IPX7 – ponieważ jest zbudowany tak, aby wytrzymać deszcz, wilgoć i rozlane ciecze wewnątrz bagażu, a nie zanurzenie. To samo tyczy się naszychworek kompresyjny ze zintegrowaną pompką elektrycznąi naszewersja z pompką ręczną: obydwa utrzymują próżnię przez noc, oba są odporne na zachlapania, kurz i wilgoć i żadne z nich nie jest odporne na zanurzenie, ponieważ obudowa pompy i zakrętka stwarzają inny problem z uszczelnieniem niż panel spawany. Torby zwijane, plecaki dzienne z wodoodpornymi, a nie hermetycznymi zamkami błyskawicznymi oraz torby z ramą są z tego samego powodu odporne na ulewny deszcz i strumień wody. Ocena opiera się na najsłabszym elemencie łańcucha zamknięcia, a nie na najsilniejszym elemencie tekstu marketingowego.

Ten sam test w naszym własnym zakresie kompresji

Opisana powyżej kontrola całodobowa nie jest czymś, co rezerwujemy dla programów klientów. Jest to standard produkcyjny na naszej własnej linii tłocznej, gdzie utrzymanie próżni to cała wartość produktu, a nie korzyść dodatkowa.

Thewersja z pompką ręcznąto najbardziej oczywisty przypadek: zawór z uszczelnieniem śrubowym, pompa tłokowa, redukcja objętości towarów unoszonych na wysokości do około 70% i brak jakiejkolwiek elektroniki – co oznacza również, że jest transportowany jako zwykły ładunek lotniczy bez dokumentacji dotyczącej akumulatora. Thewersja ze zintegrowaną pompąspawa obudowę pompy ABS bezpośrednio z panelem nadwozia i wykonuje piętnastosekundowy cykl z akumulatora USB-C, co dodaje do zestawu kontrolnego test szczelności obudowy pompy i test cyklu ładowania akumulatora. Thewersja podróżna tylko z zaworemcałkowicie opuszcza pompę i ściska ją pod wpływem nacisku dłoni, w trzech rozmiarach, od weekendowych warstw podstawowych po kurtkę puchową lub śpiwór.

Wszystkie trzy są zgrzewane przy użyciu wysokiej częstotliwości i posiadają szczelny zamek błyskawiczny na całej długości. Wszystkie trzy przechodzą rozpakowywanie, odsysanie próżniowe, 24-godzinny odpoczynek statyczny i oznaczanie wycieków powietrza przed zamknięciem pojemnika – to jedyny test, który odróżnia działający worek kompresyjny od nowości.

Dla kupujących opracowujących produkty hermetyczne lub kompresyjne

Konstrukcje hermetyczne to inna rozmowa cytująca niż zwykłe torby wodoodporne. Wymagają dedykowanego oprzyrządowania do każdej części, zaworu lub systemu zamknięcia wybranego przed zablokowaniem wzoru, dłuższego cyklu pierwszej próbki i badania szczelności w 100% zamiast na próbkach – a są tego warte tylko wtedy, gdy produkt rzeczywiście wykorzystuje uszczelkę powietrzną, do ściskania, do pływania lub do oceny zanurzenia.

Sealock produkuje wodoodporny sprzęt od ponad 20 lat, spawanie wysokiej częstotliwości i wewnętrzne szycie odbywa się równolegle w Dongguan i w naszym zakładzie w Ho Chi Minh City, dzięki czemu kupujący mogą wybrać pochodzenie odpowiadające ich pozycji taryfowej bez renegocjacji specyfikacji. Standardowe warunki to FOB Guangdong, 7–15 dni na pobieranie próbek, 30–45 dni na produkcję masową oraz MOQ od 300 sztuk w większości modeli – 500 na worku kompresyjnym z trzema rozmiarami, wyposażonym tylko w zawór – z punktami kontrolnymi IQC, IPQC i OQC w standardzie oraz inspekcją SGS lub QIMA dostępną na żądanie.

Opracowujemy szkic, próbkę konkurencji lub arkusz specyfikacji docelowych w ramach rutynowej pracy, a my poinformujemy Cię, kiedy oczekiwana ocena nie będzie taka, jaką będzie w stanie zapewnić Twoje zamknięcie. Aby uzyskać rysunki, próbki lub ofertę, skontaktuj się z nami pod adreseminfo@sealock.com.hk.
