Przewodnik po produkcji niestandardowych toreb na kajaki

Sealock jest producentem niestandardowych toreb na kajaki i dostawcą OEM. Zwykły suchy worek to zgrzewana rura: dwa panele, okrągła podstawa, zwijany blat. Torba na kajak to trudniejsza wersja tego problemu, ponieważ funkcje, których naprawdę pragną wioślarze — zawór do napełniania, okienko na telefon, wyprofilowana skorupa przylegająca do pleców, punkt blokujący, wyściełany panel tylny — wszystkie wymagającelowe przerwanie bariery wodoodpornej, a następnie ponowne jej uszczelnienie. W tym przewodniku opisano, co to oznacza w fabryce i co oznacza dla marki przygotowanie opisu torby na kajak.

Dlaczego torba na kajak jest trudniejsza do zbudowania

Każda dodana funkcja stanowi dodatkowy problem z uszczelnieniem. Suchy worek rurowy ma jedną ciągłą ścieżkę spawania i nic nie przenika przez skórę. Suchy plecak kajakowy może mieć zakrzywioną skorupę, przezroczyste okienko wspawane w nieprzezroczystą tkaninę, kołnierz zaworu przechodzący w ścianę, formowaną obudowę zamka, przyklejony piankowy panel tylny i kotwice uprzęży przenoszące pełny ciężar. Każde z nich jest miejscem, w którym bariera może zawieść i każde ma swoje własne okno procesowe.

Dlatego torby na kajaki oddzielają fabryki specjalistyczne od ogólnych. Każdy może spawać rurę. Integrowanie sprzętu w szczelnie zakrzywionej obudowie w powtarzalny sposób w tysiącach jednostek to inna możliwość.

Spawanie zakrzywionej skorupy

W kilku naszych plecakach kajakowych zastosowano półokrągłą skorupę zamiast prostego cylindra, ponieważ wyprofilowany korpus lepiej przylega do pleców i zapewnia bardziej przewidywalne przechowywanie na łodzi. Konwencjonalna wiedza dotycząca spawania RF utrzymywała, że ​​zakrzywione powierzchnie nie nadają się do tego procesu. W praktyce są one wykonalne, ale zmienna sterująca zmienia się: w przypadku spoiny zakrzywionej czynnikiem krytycznym jestprecyzyjna kontrola szczeliny pomiędzy górną i dolną matrycą zamiast kontroli siły docisku. Uzyskaj odpowiedni odstęp matryc, a zakrzywione spoiny będą tak samo niezawodne jak płaskie; opierają się wyłącznie na ciśnieniu, a jakość spoiny zmienia się wzdłuż krzywej.

Dwa powiązane wiązania kształtują praktyczną geometrię:

• Pole RF działa tylko w przypadku małej szczeliny.Pole wystarczająco silne, aby stopić materiał, wymaga, aby elektroda i część znajdowały się w odległości około 1,5 mm, dlatego proces ten sprawdza się w przypadku folii i tkanin powlekanych, a nie grubych, sztywnych sekcji — i dlatego konstrukcja matrycy musi ściśle odpowiadać konturowi skorupy.
• Panele są przycinane na wymiar.Wycięte elementy są co najmniej o około 6 mm większe niż wzór spoiny, ponieważ materiał musi całkowicie pokrywać obszar spoiny narzędzia, w przeciwnym razie sama spoina zostanie naruszona. Nadmiar można później przyciąć offline.

Spawanie różnych materiałów: panel okienny

Przezroczyste okienko lub panel podglądu telefonu oznacza zgrzewanie przezroczystej folii z powłoką z tkaniny powlekanej — dwóch różnych materiałów o różnym zachowaniu termicznym. Warto poznać zasadę, która tym rządzi, gdyż wyjaśnia, dlaczego u niektórych dostawców okna się rozwarstwiają:

W przypadku łączenia dwóch różnych materiałów proces należy tak skonfigurować, aby materiał o wyższej temperaturze zeszklenia nagrzewał się jako pierwszy i przewodził ciepło do materiału o niższej Tg.Uruchom to w drugą stronę, a bardziej miękki materiał przetopi się i rozrzedzi, podczas gdy twardszy nigdy się właściwie nie stopi – tworząc połączenie, które wygląda akceptowalnie i które później zawodzi. Prawidłowe wykonanie tego zadania jest kwestią projektu elektrody i konfiguracji parametrów, a nie wysiłku.

W przypadku tkanin powlekanych istnieje również podłoga materiałowa: powłoka wymaga minimalnej grubości około 0,003–0,005 cala (3–5 mil), aby prawidłowo się zespawać. Tkanina ze zbyt cienką powłoką nie zapewni niezawodnego wiązania, niezależnie od tego, jak dobrze maszyna jest ustawiona.

Integracja zaworu

Zawory do napełniania i spuszczania powietrza w naszych plecakach kajakowych umożliwiają wioślarzowi usunięcie powietrza w celu skompresowania worka do włazu lub dodanie powietrza w celu tymczasowego wspomagania pływania. Produkcja oznacza celowe wprowadzenie portu przez ściankę zapieczętowanej torby. Istnieją dwa sprawdzone podejścia:

• Zawór kołnierzowy przyspawany do panelu środkowego.Porty i zawory są dostarczane ze spawanym kołnierzem, dzięki czemu można je zainstalować w środku panelu — spawanie RF uszczelnia powlekaną tkaninę do portu, nie uszkadzając żadnego materiału.
• Rura wspawana w szew.Umieszczenie korpusu zaworu bezpośrednio na szwie jest trudne, dlatego powszechną praktyką jest wspawanie rury w szew i przymocowanie do rury zaworu pasowanego na wcisk.

Tak czy inaczej, spoina zaworu jest oddzielnym oknem procesowym od szwów korpusu i otrzymuje własny zestaw parametrów oraz własną kontrolę. Jest to także cecha, która szczególnie zasługuje na przetestowanie pod kątem ciśnienia, z powodów opisanych w następnej sekcji.

Tryb awaryjny, o którym powinni wiedzieć kupujący

Ma to znaczenie w przypadku każdej torby z zaworem lub funkcją zatrzymywania powietrza:słaby szew może przejść wstępną kontrolę szczelności i nadal nie działać po wielokrotnych cyklach pompowania, wibracjach transportowych lub użytkowaniu w niskich temperaturach.Pojedynczy wsad, który zakończył się sukcesem/niepowodzeniem, nie dowodzi trwałości pieczęci – dowodzi, że pieczęć istniała w danym dniu.

Dlatego właśnie kontrola jakości tego rodzaju produktu musi obejmować kontrolę wizualną,test peelingu, utrzymanie ciśnienia, Ikontrola rozwarstwieniazamiast samego testu wody. Jest to również powód, dla którego stosujemy ekstrakcję próżniową z 24-godzinnym przetrzymywaniem gotowych produktów: utrzymujące się podciśnienie przez cały dzień powoduje wynurzanie się na brzegi, które przepuszcza krótkie zanurzenie.

Punkty obciążenia: dlaczego uprząż jest szyta przed spawaniem korpusu

Załadowany plecak kajakowy o pojemności 38 litrów przenosi cały swój ciężar przez kotwice uprzęży naramiennej, a punkty mocowania wioślarza w sposób ciągły przełączają te kotwice. Tylko spawane elementy mocujące mogą odrywać się pod wpływem długotrwałego ścinania, tzwuprzęże, łaty z pierścieniami typu D, kotwy do sznurków i uchwyty do holowania są przyszyte do płaskich paneli pod wysokim napięciem przed spawaniem skorupy. Zszyty ślad rozkłada obciążenie; późniejsze spawanie i wzmocnienie zakrywają perforacje. Kotwy są następnie testowane pod kątem obciążenia i szarpnięcia, a nie oceniane na podstawie wzroku.

W tym przypadku znaczenie mają także wskazówki dotyczące sportów wiosłowych — osprzęt pokładowy powinien być mocowany w co najmniej dwóch punktach, dlatego kotwice muszą być zbudowane z myślą o wielokrotnym użytkowaniu obciążonym wstrząsami, a nie o obciążeniu statycznym.

Klejenie panelu tylnego

Jednoczęściowy tylny panel z pianki EVA w naszych plecakach kajakowych zmniejsza wagę i zmniejsza nagrzewanie się podczas wędrówki do miejsca montażu. EVA sama w sobie jest zgrzewalna za pomocą fal radiowych, co pozwala na zintegrowanie panelu z konstrukcją, a nie na klejenie – a tutaj spawanie jest lepsze niż klejenie z tego samego powodu, co gdzie indziej:połączenia spawane zapobiegają starzeniu się kleju i ryzyku reaktywacji, czyli dokładnie te rodzaje awarii, które może spotkać torba przechowywana w mokrym garażu.

Inny system uszczelniania: zamknięcie z gumowym paskiem

Nie każda torba kajakowa zamykana jest na rolkę. Nasza konstrukcja ekspedycyjna uszczelniona jest za pomocą Asprasowana uszczelka z naturalnego kauczuku pod składaną klapką, zaciśnięta centralną taśmą kompresyjną— mechanicznie inny system, który osiąga poziom IPX8. Produkcja obejmuje dodatkowe etapy, których nie ma w przypadku roll-topu: gumowy pasek musi być dokładnie przyklejony wzdłuż całego otworu, geometria klapki musi składać się na nią prostopadle, a pasek kompresyjny musi być równomiernie zaciśnięty na całej szerokości. Nierówne mocowanie to klasyczna awaria — uszczelka, która trzyma się pośrodku, a szczeliny na jednym końcu przechodzi przez przypadkowe zanurzenie i przecieka pod ciśnieniem.

Znakowanie: Wydrukuj przed spawaniem

Przydatny punkt sekwencjonowania dla marek:sitodruk lub tłoczenie na gorąco można włączyć do warstw folii przed zakończeniem zgrzewania.Nakładanie grafiki, gdy panele są jeszcze płaskie, zapewnia lepszą rejestrację i pozwala uniknąć pracy wokół gotowej trójwymiarowej powłoki. W tym miejscu warto zwrócić uwagę na nadruk odblaskowy — wioślarze często przebywają na wodzie o świcie i zmierzchu, a odblaskowy znak sprawia, że ​​torbę można znaleźć przy słabym świetle, a jednocześnie pełni ona funkcję wizytówki marki.

Co to oznacza dla Twojego briefu

• Określ materiały spawalne— PVC, TPU, nylon pokryty TPU lub EVA. Niepolarnych tworzyw sztucznych, takich jak PP i PE, w ogóle nie można spawać RF.
• Sprawdź grubość powłoki— poniżej około 3–5 mil, tkanina powlekana nie będzie się zgrzewać niezawodnie.
• Zdecyduj o penetracjach wcześniej— wszystkie pozycje zaworu, okna, zamka i kieszeni wpływają na konstrukcję matrycy i koszt oprzyrządowania, a ich przemieszczanie po stworzeniu formy jest kosztowne.
• Utrzymuj geometrię skorupy przyjazną spawaniu— delikatne krzywizny i czyste przebiegi szwów są bardziej powtarzalne niż wąskie promienie i zbiegające się szwy.
• Wyszczególnij każdy punkt obciążenia— uprząż, pierścienie typu D, linki mocujące, uchwyt do ciągnięcia i sposób zakotwiczenia każdego z nich.
• Poproś o odpowiednie testy— kontrola wytrzymałości na odrywanie, utrzymywania ciśnienia i rozwarstwiania, a nie tylko kontrola pozytywnego/negatywnego zanurzenia.
• Budżet na oprzyrządowanie— niestandardowy kształt muszli wymaga niestandardowej matrycy miedzianej, podanej osobno, z czasem realizacji przed pierwszą próbką.

Podstawa produktu

Te zgrzewane torby od Sealockasucha torbaline, są równymi punktami wyjścia dla niestandardowego projektu kajaka – żaden nie jest lepszy od drugiego; każdy wykazuje inną zdolność produkcyjną opisaną powyżej:

Obraz	Model i dane techniczne	Zdolność produkcyjna to pokazuje	MOQ

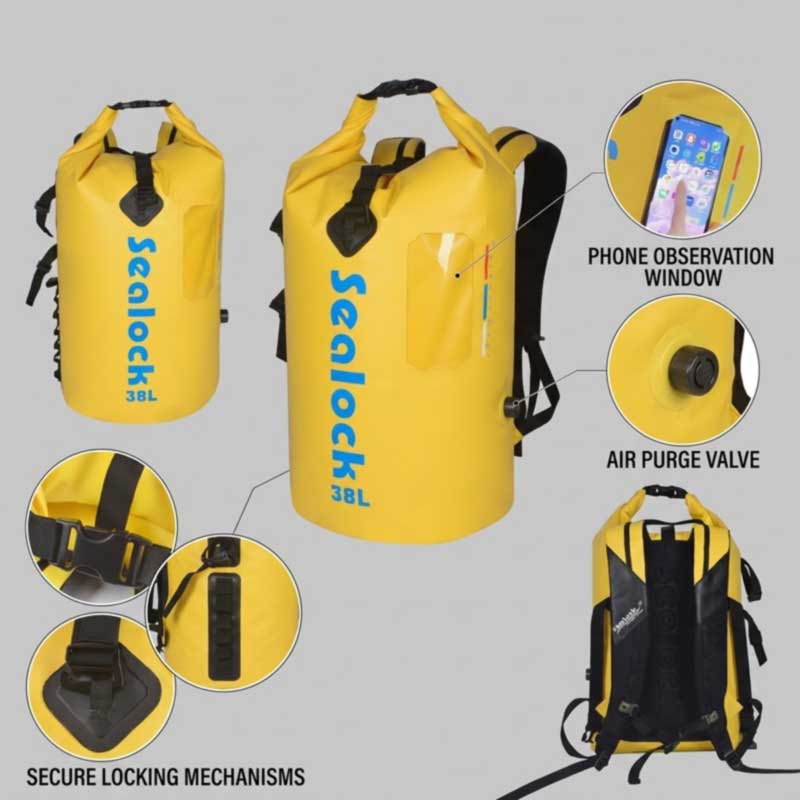

	Wodoodporny, suchy plecak o pojemności 38 litrów na kajak— PCV 500D, 0,5 mm; półkolista skorupa; przednia kieszeń okienna na telefon; wielofunkcyjny zamek do paddleboardu; boczny zawór do napełniania/spuszczania powietrza; jednoczęściowy panel tylny z pianki EVA.	Spawanie zakrzywionej skorupy, integracja zaworów, panel okienny, klejenie EVA – wszystko w jednym wykonaniu	300–500
	SL-E977 Plecak na suchy kajak— 28L; PCV 500D, 0,5 mm; półkolista skorupa; okno telefonu; zamek wielofunkcyjny; boczny zawór do napełniania/spuszczania powietrza; Tylny panel wykonany z pianki EVA.	Ta sama platforma z możliwością obsługi jednodniowych wycieczek	300–500
	SL-D045 Szczelna, sucha torba z zaworem gazowym— 20L, rozmiary od 2L do 100L; PCV; zawór gazowy do kontrolowanego napełniania i opróżniania; niestandardowe kolory; próbka 5–7 dni.	Integracja zaworu w prostej rurze — tańsza droga do kontroli powietrza	500
	SL-D693 Torba sucha z okienkiem i kieszenią na zamek— 15L (53×36 cm) / 20L (57×38 cm); Plandeka PCV 500D;IPX7; Okno z przezroczystej folii PCV; separacja na sucho i na mokro; odpinany wzmocniony pasek; Klamra POM.	Zgrzewanie przezroczystej folii z plandeką oraz szczelna kieszeń zapinana na zamek w jednym korpusie	300
	Wodoodporny pakiet ekspedycyjny SL-J033— 45L / 55L / 65L; TPU laminowany na nylonie 420D;IPX8poprzez uszczelkę z naturalnej gumy + składaną klapkę + środkowy pasek kompresyjny; wzmocniona podstawa przeciwcierna; wyściełane szelki, pas piersiowy, pas biodrowy, uchwyt do ciągnięcia; odblaskowe lamówki.	Gumowy system uszczelniający i pełna uprząż nośna	300–500
	Plecak suchy SL-E102— 15L / 20L / 30L z opublikowanymi wymiarami według rozmiaru; siatka PCV 500D; niestandardowe kolory i rozmiary.	Trzy możliwości wspólnego oprzyrządowania — wydajna amortyzacja matrycy	300

Warunki produkcji i kontrola jakości

Przedmiot	Szczegół
MOQ	300–500 szt. na model
Obróbka	Niestandardowa matryca miedziana dla geometrii skorupy, podana osobno; ponownie użyte przy powtarzających się zamówieniach
Próbowanie	3–10 dni na rundę po obróbce; zazwyczaj dwie rundy
Produkcja	20–45 dni po zatwierdzeniu próbki
Pojemność	Dziewięć linii spawalniczych HF przy 27,12 MHz; około 100 000 jednostek miesięcznie
Opcje oceniania	Zweryfikowano IPX7 w przypadku spawanych konstrukcji zwijanych; IPX8 w konstrukcji z gumową uszczelką

Jakość jest oceniana na trzech poziomach —IQC(przychodząca tkanina sprawdzana pod kątem grubości powłoki, przyczepności i zgrzewalności, plus zawory, okucia zamka, klamry i taśmy zgodnie z podpisaną normą),IPQC(tolerancja cięcia, integralność spoin na szwach i przejściach korpusu, instalacja zaworów i okien, montaż uprzęży i ​​punktów mocowania, z testami odrywania próbek spoin na każdym początku serii), orazOQC(Pobieranie próbek zgodnie z normą ISO 2859 AQL, badanie partii w rzeczywistym zanurzeniu w wodzie, utrzymywanie ciśnienia w konstrukcjach z zaworami, kontrola rozwarstwienia i porównanie próbek złota, z dostępnym SGS lub QIMA). Sealock ściśle przestrzega również pełnej procedury kontroli klienta gotowych towarów:rozpakowanie, ekstrakcja próżniowa, 24-godzinny odpoczynek statyczny i określenie wycieków powietrza. Laboratorium dodatkowo przeprowadza kontrolę wiązania spoiny i wytrzymałości na odrywanie, ponad 1500 cykli testów obciążenia z szarpnięciem kotwic uprzęży i ​​punktów mocowania, kontrolę pływalności, ścieranie, rozdarcie, rozciąganie, mgłę solną, promieniowanie UV, trwałość i różnicę kolorów.

Często zadawane pytania: Produkcja toreb na kajaki

P: Czy można spawać zakrzywioną lub wyprofilowaną skorupę?
O: Tak. Zakrzywione spoiny można wykonać, gdy odstęp matrycy pomiędzy górnym i dolnym narzędziem jest precyzyjnie kontrolowany – to nie jest siła mocowania, ale jest to zmienna rządząca krzywą. Wymaga to konstrukcji matrycy dostosowanej do konturu skorupy.

P: W jaki sposób zawór inflacyjny jest zintegrowany bez narażania uszczelki?
Odp.: Albo zawór kołnierzowy przyspawany w środkowym panelu — porty i zawory są dostarczane ze spawanymi kołnierzami dokładnie do tego celu — albo rura wspawana w szew z dołączonym zaworem pasowanym na wcisk. Spoina zaworu ma swój własny zestaw parametrów i własną kontrolę.

P: Dlaczego niektóre przezroczyste okna z biegiem czasu rozwarstwiają się?
Odp.: Zwykle dlatego, że spoina z innego materiału została źle ustawiona. Materiał o wyższej Tg musi się nagrzać jako pierwszy i przewodzić ciepło do materiału o niższej Tg; biegnij w drugą stronę, bardziej miękka folia nadmiernie się topi, podczas gdy druga nigdy się właściwie nie łączy, dając połączenie, które wygląda dobrze i później zawodzi.

P: Czy pojedynczy test wody wystarczy, aby podpisać torbę z zaworem?
O: Nie. Słaby szew może przejść wstępną kontrolę szczelności i nadal nie działać po wielokrotnych cyklach pompowania, wibracjach transportowych lub użytkowaniu w niskich temperaturach. Poproś o badanie odrywania, kontrolę utrzymania ciśnienia i rozwarstwienia wraz z zanurzeniem.

P: Czy nasze logo może pozostać przed montażem?
Odp.: Tak, i to lepiej — sitodruk i tłoczenie na gorąco nakłada się na warstwy folii, gdy panele są płaskie, przed zgrzewaniem, co zapewnia czystszy pas. Druk odblaskowy warto wybrać ze względu na widoczność o świcie i zmierzchu.

P: Co decyduje o tym, czy nasz projekt nadaje się do zbudowania?
Odp.: Spawalność materiału (PVC, TPU, powlekany nylon lub EVA — nigdy PP ani PE), grubość powłoki co najmniej około 3–5 milimetrów, geometria skorupy, do której może dopasowywać się matryca oraz położenie każdego penetracji. Przed obróbką sprawdzamy rysunek pod kątem spawalności i sugerujemy zmiany, które poprawiają zarówno jakość, jak i wydajność.
