Przewodnik audytu menedżera zaopatrzenia: Identyfikacja krytycznych wad spawania RF w produkcji OEM

Podsumowanie wykonawcze

Dla kierowników łańcucha dostaw zaopatrujących się w wysokiej jakości wodoodporny sprzęt, pęcherze medyczne i sprzęt taktyczny wykrycie wady produkcyjnej po opuszczeniu kontenera przez azjatycki port jest katastrofalnym wydarzeniem finansowym. Inaczejtradycyjne metody cięcia i szyciaSpawanie za pomocą częstotliwości radiowej (RF) wymaga wyjątkowej precyzji w zakresie oprzyrządowania, napięcia i kontroli termodynamicznej. Gdy fabryki niespełniające norm próbują skalować produkcję bez rygorystycznych protokołów zapewnienia jakości (QA), skutkuje to awariami na miejscu, naruszeniem integralności produktu i masowymi wycofywaniem produktów. Ten przewodnik techniczny przedstawia trzy najczęstsze i najbardziej śmiertelne wady spawania RF, zapewniając menedżerom ds. zaopatrzenia wiedzę niezbędną do audytowania potencjalnych partnerów OEM i eliminowania zagrożeń w łańcuchu dostaw.

Wada 1: „Zimne spoiny” (niekompletna fuzja molekularna)

Ryzyko biznesowe:Zimne spoiny są najbardziej zwodniczą i niebezpieczną wadą w produkcji RF. Podczas powierzchownej kontroli fabrycznej szew wygląda na nienaruszony, ale polimery w rzeczywistości nie stopiły się na poziomie molekularnym. Pod wpływem naprężeń eksploatacyjnych lub niewielkiego nacisku wewnętrznego szew po prostu się rozrywa.

Identyfikacja wizualna i przyczyny:

• Wygląd:Na zgrzanym obwodzie brakuje wyraźnego, jednolitego „ściegu wytłaczanego” (lekkie wyciśnięcie stopionego TPU wzdłuż krawędzi). Materiał może wyglądać na lekko sprasowany, a nie stopiony.
• Błąd inżynieryjny:Zimne spoiny mają miejsce, gdy fabryka przedkłada szybkość produkcji nad jakość. Operator skraca czas przebywania (czas trwania przykładania energii RF) lub maszynie brakuje spójności napięcia, aby przeniknąć przez grube materiały, takie jak TPU 840D. Może się to również zdarzyć, jeśli fabryka zastosuje niezgodne mieszanki plastyfikatorów.
• Pytanie audytowe: Poproś fabrykę o dzienniki testów wytrzymałości na odrywanie i wytrzymałość na ścinanie. Prawdziwego spoiny RF nie można rozerwać; sam materiał musi się rozerwać, zanim szew ulegnie uszkodzeniu.

Wada 2: Degradacja termiczna (łuk elektryczny i przepalenie)

Ryzyko biznesowe:Jeśli spawanie na zimno jest niedostatecznie przetworzone, degradacja termiczna jest poważnym nadmiernym przetworzeniem. Wada ta całkowicie niszczy wodoodporną membranę, prowadząc do natychmiastowych nieszczelności i uszkodzeń konstrukcji. Często zdarza się, że fabryki przechodzą z taniego PVC na wysokiej klasy TPU bez aktualizacji parametrów narzędzi.

Identyfikacja wizualna i przyczyny:

• Wygląd:Przypalone, odbarwione lub łamliwe krawędzie wzdłuż szwu. W skrajnych przypadkach w miejscach zwęglenia materiału widoczne będą mikroskopijne dziury lub ciemnobrązowe plamy.
• Błąd inżynieryjny:Jest to często spowodowane „łukiem” — nagłym wyładowaniem elektrycznym spowodowanym brudnymi mosiężnymi matrycami, nierówną grubością materiału lub przyłożeniem nadmiernego napięcia RF. Fabryki niespełniające norm często zaniedbują codzienną konserwację i czyszczenie matryc, co prowadzi do uwięzienia zanieczyszczeń, które powodują miejscowe przegrzanie.
• Pytanie audytowe: Obserwuj podłogę fabryki. Czy matryce spawalnicze są specjalnie obrabiane CNC i dokładnie czyste, czy też są utlenione i pokryte pozostałościami? Zapytaj o standardowe procedury operacyjne dotyczące konserwacji zapobiegawczej.

Wada 3: Wytłaczanie asymetryczne (nierówny nacisk oprzyrządowania)

Ryzyko biznesowe:Wodoodporna torba może pomieścić wodę podczas testu stacjonarnego, ale asymetryczne szwy tworzą słabe punkty, które nieuchronnie eksplodują, gdy produkt zostanie upuszczony, ściśnięty lub wystawiony na działanie ekstremalnych wahań temperatury.

Identyfikacja wizualna i przyczyny:

• Wygląd:Sprawdź przekrój poprzeczny lub krawędź spoiny. Po jednej stronie znajduje się duża, niechlujna kula stopionego polimeru (nadmierne wytłaczanie), podczas gdy druga strona jest niebezpiecznie cienka (niedostateczne wytłaczanie).
• Błąd inżynieryjny:Spawanie RF wymaga idealnie wypoziomowanych pras pneumatycznych. Jeśli masywna metalowa płyta utrzymująca matrycę nie jest wyrównana nawet o ułamek milimetra, wywiera nierówny nacisk na szew. Tanim maszynom brakuje sztywności konstrukcyjnej, aby utrzymać idealne wyrównanie podczas produkcji na dużą skalę.
• Pytanie audytowe: Czy producent OEM wykorzystuje zaawansowane prasy hydrauliczne lub silnie stabilizowane prasy pneumatyczne? Czy codziennie przeprowadzają kontrole kalibracyjne w zakresie poziomowania płyty dociskowej?

Wniosek: współpraca z producentem OEM charakteryzującym się zerową defektami

Identyfikacja wad spawania RF to tylko pierwszy krok; wymaga zapobiegania imwspółpracę z elitarnym zakładem produkcyjnym. Prawdziwi partnerzy OEM Tier 1 nie polegają na inspekcjach na końcu linii w celu wykrycia błędów. Wykorzystują monitorowanie parametrów w czasie rzeczywistym, inwestują w niestandardowe narzędzia mosiężne obrabiane CNC i egzekwują rygorystyczne protokoły kontroli jakości z certyfikatem ISO.

Kiedy reputacja i wyniki Twojej marki zależą od 100% wodoodporności, nie możesz sobie pozwolić na dotowanie nauki fabryki. Kontroluj ściśle, wymagaj przejrzystości i współpracuj z ekspertami w dziedzinie technologii syntezy molekularnej.

Często zadawane pytania: Kontrola jakości spawania RF

P: Jak podczas wizyty w fabryce mogę sprawdzić, czy szew spawany RF jest „spoiną na zimno”?

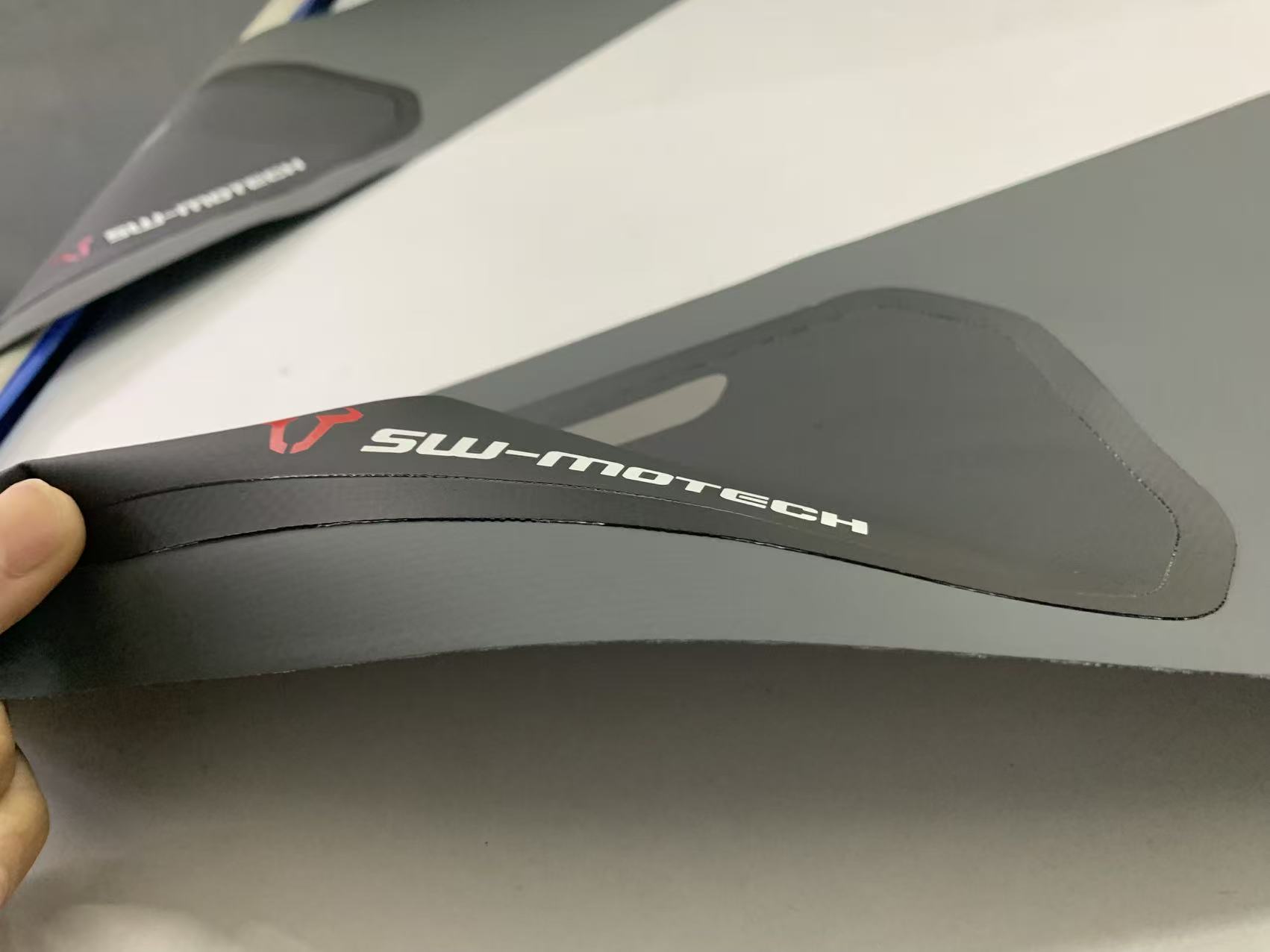

A:Najbardziej niezawodnym testem ręcznym jest niszczący test odrywania. Wytnij jednocalowy pasek w poprzek szwu i użyj szczypiec, aby rozdzielić dwie warstwy. W przypadku idealnego spoiny RF powłoka tkaniny podstawowej oderwie się, zanim sam szew się oddzieli.

P: Dlaczego materiał TPU mojego obecnego dostawcy wygląda na spalony wokół szwów?
A:Jest to prawdopodobnie spowodowane degradacją termiczną lub wyładowaniem łukowym. Dzieje się tak, gdy fabryka używa brudnych matryc spawalniczych, przykłada zbyt dużą moc RF lub nie dostraja odpowiednio częstotliwości maszyny do określonej grubości materiału TPU.

P: Czy jakość mosiężnej matrycy wpływa na końcową spoinę RF?
A:Absolutnie. Tanie, źle obrobione matryce nierównomiernie rozprowadzają ciepło i ciśnienie, powodując asymetryczne spoiny i słabe punkty. Fabryki OEM klasy premium inwestują w niestandardowe matryce mosiężne obrabiane CNC, dostosowane do określonej geometrii Twojego produktu, aby zapewnić bezbłędne połączenie krawędzi do krawędzi.
