Proces produkcji wodoodpornego plecaka IPX8

Sealock jest producentem wodoodpornych plecaków IPX8 i dostawcą OEM. Osiągnięcie poziomu IPX8 w etui na telefon jest problemem związanym z precyzją w przypadku małej, zamkniętej objętości. Dotarcie do niego na 65-litrowym plecaku to zupełnie inna dyscyplina: metry szwu zamiast centymetrów, szeroki otwór, który musi być równomiernie uszczelniony na całej szerokości, korpus uginający się pod obciążeniem podczas zanurzenia i wystarczająca ilość uwięzionego powietrza, aby wywrzeć rzeczywisty nacisk na zamknięcie od wewnątrz. W tym przewodniku opisano, w jaki sposób faktycznie zbudowany jest pakiet IPX8, oraz numery techniczne za zamknięciem, które to umożliwia.

Dlaczego skala zmienia problem

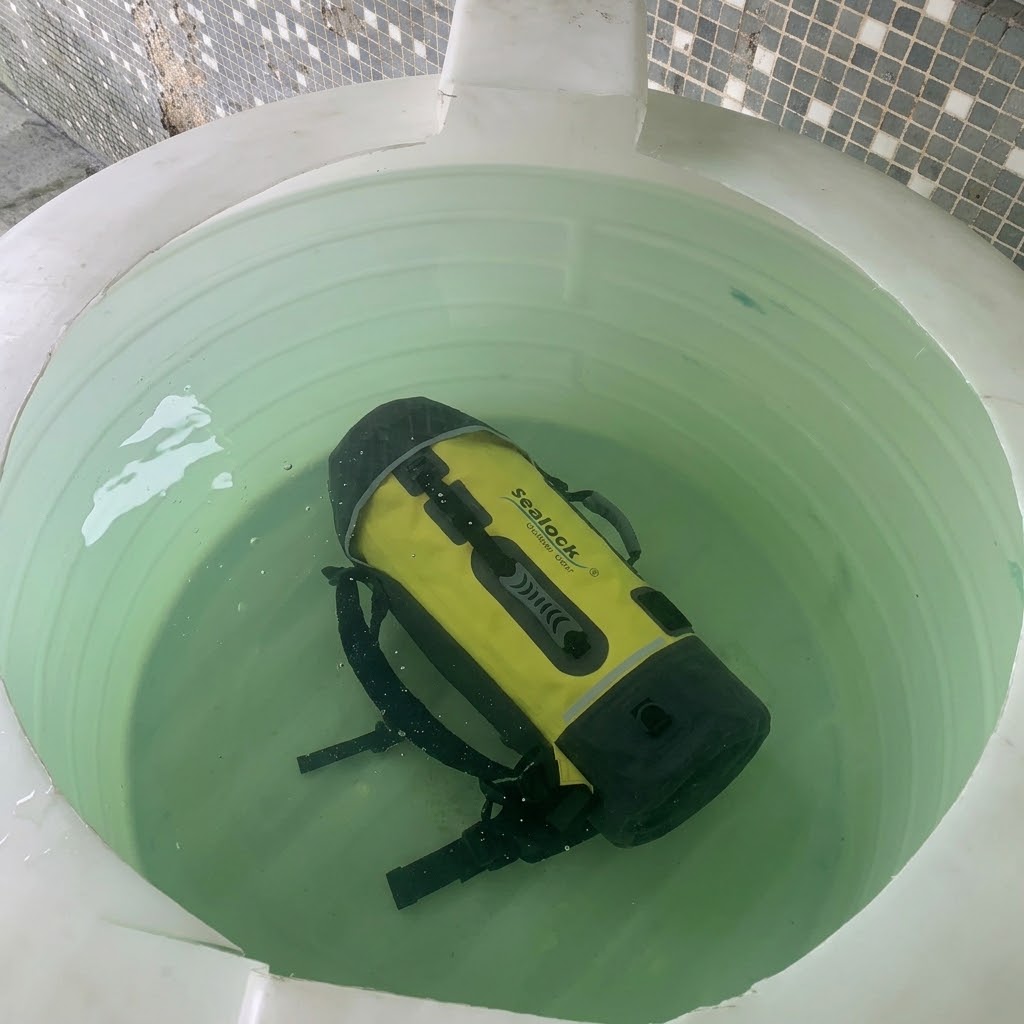

IPX8 oznacza ciągłe zanurzenie na głębokość przekraczającą jeden metr, na głębokość i czas deklarowany przez producenta. Spełnienie tego warunku na dużym opakowaniu z miękkimi ściankami wprowadza cztery czynniki, z którymi nie spotyka się mała, szczelna torebka:

• Długość szwu.Opakowanie o pojemności 65 litrów ma wielokrotnie dłuższy szew niż torba. Każdy dodatkowy metr to kolejna szansa na marginalne spoiny, dlatego spójność procesu ma większe znaczenie w miarę wzrostu objętości, a nie mniej.
• Wewnętrzna objętość powietrza.Zamknięte opakowanie o pojemności 65 litrów zatrzymuje dużą ilość powietrza. W zanurzeniu powietrze jest sprężane i wypychane na zewnątrz, w stronę zamknięcia i szwów — opakowanie znajduje się pod ciśnieniem z obu stron jednocześnie.
• Uginanie się pod obciążeniem.Załadowany pakiet odkształca się podczas przenoszenia, upuszczania i dociskania do kadłuba lub skały. Woreczek stoi nieruchomo; opakowanie stale pracuje nad szwami.
• Przejścia nośne.Uprząż, pas biodrowy i uchwyty do ciągnięcia – wszystko to przenosi ciężar na ciało, które musi pozostać szczelne. Ładownica ma jeden punkt na smycz; paczka ma osiem lub więcej.

Dlaczego sam roll-top tam nie dotrze

Roll-top to doskonałe zamknięcie i właściwy wybór dla większości wodoodpornych opakowań. To, czego nie ma, to uszczelnienie odporne na ciśnienie. Tworzy labiryntową ścieżkę, która pokonuje deszcz, rozpryski i krótkie zanurzenie, ale jego siła uszczelniająca pochodzi z rąk użytkownika i klamry — nie jest to kontrolowana, zaprojektowana kompresja. Aby uzyskać zadeklarowany stopień ochrony IPX8, zamknięcie musi spełniać amierzalna, powtarzalna siła docisku do podatnej uszczelki.

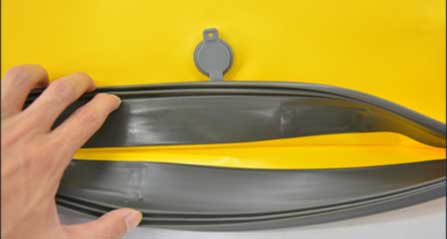

Nasza konstrukcja opakowania IPX8 zapewnia to dzięki współpracy trzech elementów: apasek uszczelniający z naturalnego kauczukuwzdłuż otworu, askładana klapkaktóry się na nim zamyka, oraz acentralny pasek kompresyjnyktóry dociska zespół. Guma zapewnia elastyczność; klapa zapewnia geometrię; pasek zapewnia siłę.

Za tym kryje się inżynieria uszczelek

Uszczelki kompresyjne żyją lub umierają w liczbie, która jest rzadko omawiana przy produkcji toreb i jest węższa, niż większość ludzi przypuszcza.

• Opaska kompresyjna.Aby uszczelnić, gumową uszczelkę należy ścisnąć o pewien procent jej pierwotnej grubości. Theideał wynosi około 40%, praktyczny maksimum to 50%, a minimum to około 10–15%. Nie dociśnij go i nie ma uszczelnienia;nadmiernie dociśnij ją do ponad 50%, a guma może w ogóle nie odskoczyć— pozostawienie trwałej szczeliny w miejscu, gdzie wcześniej znajdowała się uszczelka. Zaprojektowanie zamknięcia oznacza zaprojektowanie go pod kątem tego paska, a nie po prostu zaciśnięcie go tak mocno, jak to możliwe.
• Zestaw kompresyjny.Zdolność gumy do odpychania jest mierzona na podstawie odkształcenia ściskającego i testowanego pod kątemASTM D395. Mieszanka o słabym odkształceniu po ściskaniu zachowuje się dobrze już pierwszego dnia i stopniowo przestaje uszczelniać. Jest to specyfikacja materiałowa, a nie założenia projektowe.
• Relaks.Siła przywracająca ściśniętej uszczelki spada wymiernie wkrótce po montażu – w ciągu godziny może osiągnąć około trzech czwartych jej pierwotnej wartości. Całkowita awaria jest mało prawdopodobna, ale wyciek staje się możliwy, jeśli w projekcie nie przewidziano marginesu. Dlatego też system mocowania jest określony z uwzględnieniem zapasu, a nie teoretycznego minimum.

Najtrudniejsza część: równomierne zaciskanie w szerokim otworze

Tym właśnie duże opakowanie różni się najbardziej od małego, zapieczętowanego produktu. Centralny pasek kompresyjny przykłada największą siłę w środku otworu i stopniowo zmniejsza się w kierunku końców. Inżynieria uszczelek ma nazwę powstałego problemu — koncentracja siły w punkcie mocowania, przy niedociśnieniu poza nim — i zastosowanie mają klasyczne odpowiedzi:

• Kompresja zatrzymuje sięktóre zapobiegają zgnieceniu uszczelki powyżej granicy odbicia w miejscu, w którym pasek jest najmocniej naciągnięty.
• Usztywniona klapa, dzięki czemu siła zamykania rozkłada się wzdłuż otworu, zamiast rozpraszać kilka centymetrów po obu stronach paska.
• Profil uszczelki i twardość wybrana dla krzywej siłyzamknięcie faktycznie zapewnia, a nie jednolity ideał.
• Złóż geometrię na końcach, ponieważ składana klapka musi zawijać się w róg na każdym końcu otworu — ten sam problem związany z łączeniem narożników, który dotyczy każdego szeroko złożonego zamknięcia.

Nierówne zaciskanie to klasyczny rodzaj awarii tego typu zamknięcia: uszczelka, która trzyma się pośrodku i ma szczeliny na jednym końcu, przechodzi przez przypadkowe zanurzenie i przecieka pod długotrwałym ciśnieniem. Sprawdzenie równości na całej szerokości, a nie tylko na pasku, jest wymaganym etapem kontroli.

Powłoka: więcej szwów, mniejsza tolerancja

• Tworzywo.TPU laminowany nylonem 420D to właściwa powłoka dla tej klasy — nylonowa podstawa zapewnia wytrzymałość na rozdarcie i ścieranie, TPU zapewnia odporność na hydrolizę, stabilność UV, elastyczność na zimno i spawalność. TPU toleruje również ciągłe zginanie obciążonego opakowania, znacznie lepiej niż sztywna powłoka.
• Spawanie przy 27,12 MHzbez otworów na igły w dowolnym miejscu bariery. W przypadku dużego opakowania stabilność parametrów spawania w całej serii produkcyjnej jest najważniejszym wyznacznikiem tego, czy partia utrzyma swoją ocenę.
• Wzmocniona podstawa odporna na ścieranie.Panel podstawy jest ciągnięty i odkładany częściej niż jakakolwiek inna powierzchnia, a w przypadku produktu o stopniu ochrony IPX8 zużyta podstawa oznacza uszkodzenie uszczelnienia, a nie tylko uszkodzenie kosmetyczne.
• Kotwy obciążeniowe wszyte przed spawaniem.Kotwy uprzęży, pasa biodrowego i uchwytu do ciągnięcia są najpierw przyszywane do płaskich paneli przy dużym naprężeniu, tak aby perforacje znalazły się pod zespawaną powłoką, a obciążenie rozłożyło się na zszytym śladzie. Kotwy spawane odrywają się pod wpływem długotrwałego ścinania.

Sekwencja produkcyjna

1. Stopniowanie i cięcie materiału— panele przycięte z zachowaniem wąskiej tolerancji, ponieważ szew spawalniczy nie ma naddatku na pochłanianie dryfu.
2. Szycie podzespołów— uprząż, pas biodrowy, panel tylny, kieszenie boczne i mocowania do linek lashcordowych zbudowane modułowo.
3. Szycie w punktach obciążenia na płaskich panelach— kotwy stosowane przy wysokim napięciu przed zamknięciem poszycia.
4. Konfiguracja matrycy i spawanie HF— skorupa połączona w ciągłą, uszczelnioną powłokę, zakrywającą zszyte ślady stóp.
5. Klejenie uszczelek— uszczelka z naturalnego kauczuku przyklejona na całej długości otworu. Wszelkie odchylenia w tym miejscu stają się później nierównym pasmem ściskania.
6. Zespół klapy i paska kompresyjnego— geometria klapy ustawiona tak, aby składała się prosto na uszczelkę, taśma i osprzęt były zakotwiczone.
7. Weryfikacja zamknięcia— kompresja sprawdzana na całej szerokości, a nie tylko na pasku.
8. Określanie i pakowanie wycieków.

Podstawa produktu

Te zespawane pakiety stanowią równy punkt wyjścia dla zamówienia OEM — żaden nie jest lepszy od drugiego; konstrukcja IPX8 łączy się ze zweryfikowaną konstrukcją zwijaną i hermetycznym zamkiem błyskawicznym IPX7:

Obraz	Model i dane techniczne	System uszczelniania i ocena	MOQ
	Wodoodporny pakiet wyprawowy SL-J033— 45L / 55L / 65L (34×23×58 / 68 / 78 cm); 1916 / 1968 / 2043 g; TPU laminowany na nylonie 420D; wytrzymała, wzmocniona podstawa odporna na ścieranie; wewnętrzna kieszeń z siatki; kieszeń boczna, boczne sznurki, patch panel na rzepy, odblaskowa lamówka; wyściełane szelki, pas piersiowy, wyściełany pas biodrowy, uchwyt do ciągnięcia; żółty / czarny.	IPX8— uszczelka z kauczuku naturalnego + klapa składana + środkowy pasek kompresyjny	300–500
	Wodoodporny plecak SL-E103 z hermetycznym zamkiem błyskawicznym— 45L (30×22×73 cm); Wodoodporna powłoka TPU; wewnętrzna warstwa komputerowa; próbka 15 dni.	Szczelny zamek błyskawiczny — zweryfikowany IPX7, szeroki i szybki dostęp	500
	SL-E090 Szczelny, suchy plecak— 60L (36×25×80 cm); TPU; czarny, żółty, czerwony; składa się do transportu; pływa.	Roll-top — duża objętość uwięzionego powietrza, pływalność zgodnie z projektem	300–500
	SL-E039 Suchy plecak z TPU— 25L; Nylon 420D pokryty TPU; dwa regulowane paski na ramię i guzik w talii; próbka 3–5 dni.	Roll-top — zweryfikowano IPX7 na spawanej powłoce z TPU	300–500
	SL-E977 Plecak na suchy kajak— 28L; PCV 500D 0,5 mm; półkolista skorupa; okno telefonu; zamek wielofunkcyjny; boczny zawór do napełniania/spuszczania powietrza; Tylny panel wykonany z pianki EVA.	Roll-top z zaworem – kontrolowane zarządzanie powietrzem w szczelnej obudowie	300–500

System uszczelnień, specyfikacja uszczelki, pojemność, materiał powłoki, konfiguracja uprzęży, osprzęt i oznakowanie można określić na podstawie zamówienia lub opakowanie można opracować na podstawie szkicu. Należy pamiętać, że SL-J033 obsługuje trzy pojemności na jednej platformie uszczelniającej, więc program IPX8 może pokryć 45–65 litrów bez trzech oddzielnych projektów zamknięć.

Kontrola jakości pakietu IPX8

Jakość jest oceniana na trzech poziomach.IQCobejmuje przychodzącą tkaninę laminowaną TPU, zapewniając dodatkowo grubość powłoki, przyczepność i zgrzewalnośćzapas uszczelek do twardościomierza i zestawu kompresyjnegooraz taśmy, pianka, sprzączki i okucia zgodnie z podpisaną normą.IPQCobejmuje tolerancję cięcia, integralność i szerokość spoiny, dokładność połączenia uszczelki wzdłuż otworu, montaż klapy i paska, szwy kotwiące obciążenie orazweryfikacja kompresji na całej szerokości zamknięcia— z testami odrywania na próbnych spoinach na początku każdego cyklu.OQCobejmuje pobieranie próbek AQL zgodnie z normą ISO 2859, testy zanurzeniowe na deklarowaną głębokość i czas trwania oraz porównanie próbek złota, z dostępnym certyfikatem SGS lub QIMA — a w przypadku oświadczenia IPX8 kupujący powinni spodziewać się raportu z testu stwierdzającego głębokość, a nie tylko ocenę.

Sealock ściśle przestrzega również pełnej procedury kontroli klienta gotowych towarów:rozpakowanie, ekstrakcja próżniowa, 24-godzinny odpoczynek statyczny i określenie wycieków powietrza. Ma to większe znaczenie w przypadku dużego opakowania niż gdziekolwiek indziej w tej gamie: powolny wyciek, który może zamaskować duża szczelna objętość podczas krótkiego zanurzenia, nadal powoduje wymierne wycieki próżni przez cały dzień. Laboratorium dodatkowo bada przyczepność spawów i wytrzymałość na odrywanie, odkształcenie uszczelki, test cyklu zamykania, wytrzymałość szwów w ponad 1500 cyklach testu obciążenia i szarpnięcia kotwic uprzęży i ​​pasów biodrowych, ścieranie, rozdarcie, rozciąganie, mgłę solną, promieniowanie UV, trwałość kolorów i różnicę kolorów.

Często zadawane pytania: Produkcja plecaków IPX8

P: Dlaczego opakowanie zwijane nie może mieć stopnia ochrony IPX8?
Odp.: Ponieważ siła uszczelniająca rolety wynika ze sposobu, w jaki użytkownik ją składa i spina, a nie z inżynieryjnej kompresji. Jest doskonała przeciwko deszczowi, rozpryskom i krótkiemu zanurzeniu — dlatego nasze opakowania typu roll-top mają potwierdzony stopień ochrony IPX7 — ale zadeklarowany stopień IPX8 wymaga uszczelki ściśniętej przy użyciu kontrolowanej, powtarzalnej siły docisku.

P: Jak bardzo należy ścisnąć uszczelkę?
Odp.: W dość wąskim paśmie: idealne jest około 40% pierwotnej grubości, 50% to praktyczne maksimum, a poniżej około 10–15% nie ma niezawodnego uszczelnienia. Ściśnięcie powyżej 50% powoduje ryzyko, że guma nie odbije się, co spowoduje powstanie trwałej szczeliny.

P: Skąd wiesz, że uszczelka będzie nadal szczelna za dwa lata?
Odp.: Określając zestaw kompresji — przetestowany zgodnie z ASTM D395 — zamiast go zakładać. Mieszanka o słabym odstaniu po ściskaniu uszczelnia już pierwszego dnia i stopniowo zatrzymuje się. Podczas kontroli przychodzącej zapas uszczelek jest sprawdzany pod kątem twardości i stopnia sprężania.

P: Jaka jest najtrudniejsza część pakietu IPX8 do prawidłowego wykonania?
Odp.: Nawet zaciskanie w szerokim otworze. Centralny pasek kompresyjny skupia siłę w środku i dostarcza mniej na końcach, dlatego zamknięcie wymaga usztywnionej klapki, ograniczników docisku i profilu uszczelki dopasowanego do rzeczywistej krzywej siły – następnie ściskanie sprawdzane jest na całej szerokości podczas kontroli.

P: Czy pakiet IPX8 unosi się na wodzie?
Odp.: Zamknięte opakowanie zatrzymuje powietrze i unosi się na wodzie, co jest przydatne — ale to samo uwięzione powietrze wypycha na zewnątrz zamknięcie po zanurzeniu, więc skorupa i uszczelka muszą być zbudowane tak, aby zapewnić ciśnienie z obu kierunków.

P: O co powinniśmy poprosić, aby uzasadnić twierdzenie IPX8?
Odp.: Deklarowana głębokość i czas trwania oraz raport z testu gotowego produktu. IPX8 bez określonej głębokości nie jest weryfikowalny i jest to najczęstsze zawyżenie w sprzęcie wodoodpornym.

Porozmawiaj z Fabryką

Aby opracować wodoodporny plecak IPX8, skontaktuj się z firmą Sealock pod adreseminfo@sealock.com.hklub +86-769-82009361. Ponad dwadzieścia lat spawania wysokiej częstotliwości i szycia przemysłowego pod jednym dachem, uszczelniona uszczelkami konstrukcja IPX8, deklarowane testowanie głębokości, podwójna produkcja Chiny-Wietnam oraz pełna procedura kontroli klienta przy każdej wysyłce.
