Przewodnik po produkcji niestandardowych wodoodpornych toreb na ramię

Sealock jest producentem niestandardowych wodoodpornych toreb na ramię i dostawcą OEM. Większość przewodników po zaopatrzeniu zatrzymuje się na warunkach komercyjnych; ten trafia na halę produkcyjną. Zgrzewana torba na ramię nie jest zszywana – jest zgrzewana, panel po panelu, pod wpływem pola elektrycznego o wysokiej częstotliwości i prawie wszystko, co może pójść nie tak z wodoodporną torbą, ma swoje źródło w tym, co dzieje się w prasie. Zrozumienie sekwencji produkcyjnej mówi kupującemu, co określić, o co poprosić i jakie realistyczne ograniczenia obowiązują w przypadku niestandardowego projektu.

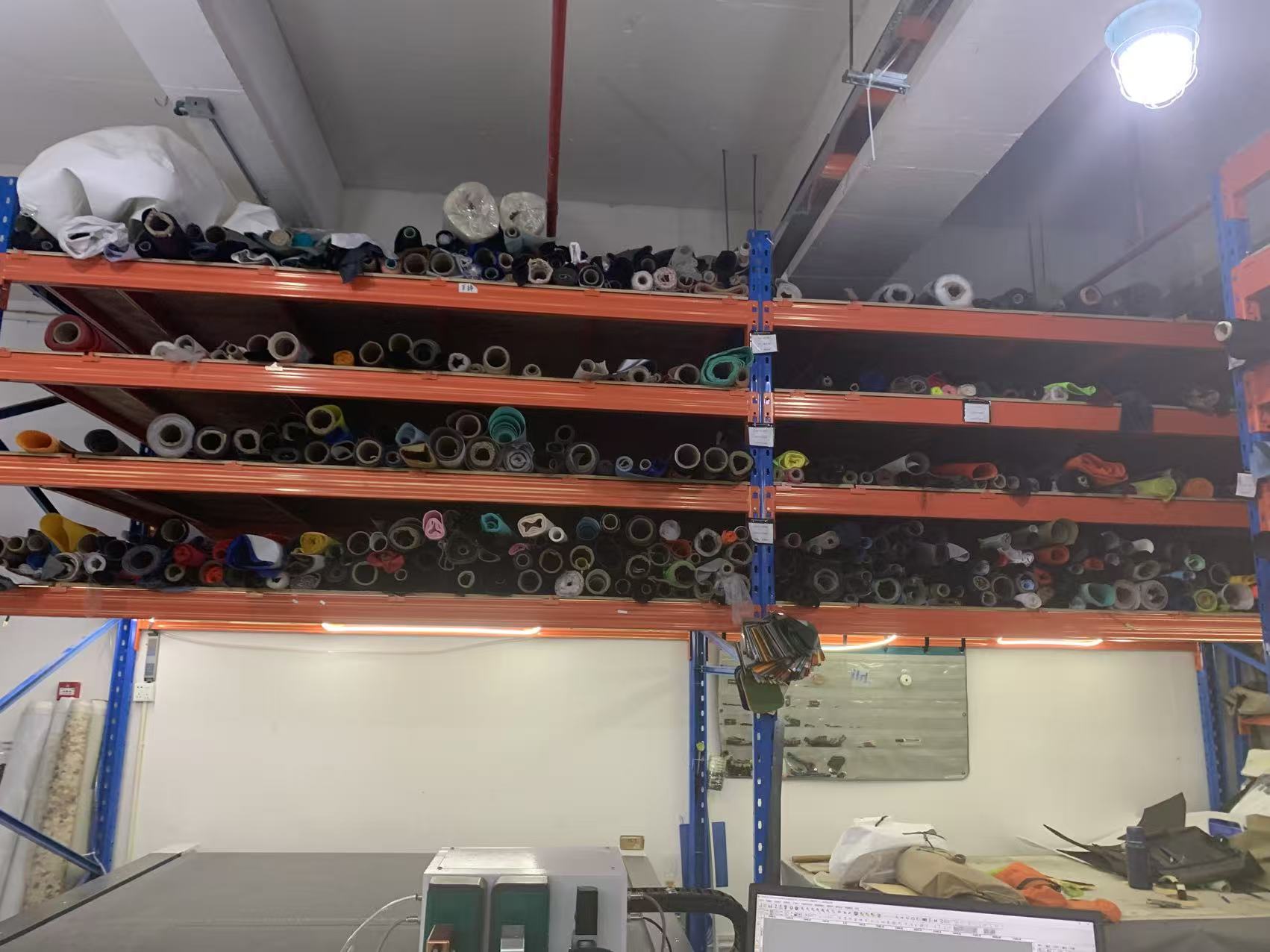

Krok 1: Wybór materiału — nie każdą tkaninę można zgrzewać

Spawanie wysoką częstotliwością działa tylko w przypadku polarnych tworzyw termoplastycznych – materiałów, których cząsteczki reagują na zmienne pole elektryczne. Kwalifikują się PVC, TPU, nylon, PET i EVA; zwykłe poliolefiny tego nie robią. Jest to twarde ograniczenie, a nie preferencja: materiał, który nie nadaje się do zgrzewania, musi zostać uszyty, a wszyta chusta nie może być naprawdę wodoodporna.

• Plandeka PCV 500D— wytrzymały, odporny na ścieranie, ekonomiczny i jeden z najłatwiejszych w spawaniu materiałów.
• Nylon pokryty TPU (420D i nowsze)— lżejszy, bardziej miękki, bardziej elastyczny w niskich temperaturach i charakteryzujący się dużą siłą wiązania.
• Grubość powłoki— kombinezony spawalnicze cienkich folii i tkanin powlekanych; powłoka musi być wystarczająco gruba, aby się stopiła, ale w zakresie wymaganym przez proces.

Wybór materiału wpływa również na dalsze etapy: elastyczne tkaniny powlekane TPU nie zapewniają dokładnego zgrzewania przed rozdarciem, dlatego panele są zwykle wycinane po spawaniu, a nie odrywane z arkusza. Pełne porównanie materiałów znajduje się w naszymWodoodporny przewodnik po materiałach TPU.

Krok 2: Od geometrii worka do wzoru spoiny 2D

Zanim cokolwiek zostanie wycięte, trójwymiarowe zawiesie należy przełożyć na precyzyjny dwuwymiarowy wzór spoiny — płaski układ paneli i dokładną ścieżkę, po której będzie przebiegał każdy szew. To tutaj można wyprodukować niestandardowy kształt, a doświadczona fabryka odrzuci projekt, którego nie da się czysto zespawać: bardzo małe promienie, zbiegające się szwy i ostre narożniki są trudniejsze do spójnego stopienia niż długie, delikatne przebiegi.

Krok 3: Oprzyrządowanie — matryca, która kształtuje każdą spoinę

Produkcja spawania na zamówienie wymaga niestandardowych elektrod lub matryc, które kierują energię RF dokładnie tam, gdzie powinien znajdować się szew. Niektórzy dostawcy nie wspominają o tym z góry; lepiej wiedzieć wcześniej:

• Oprzyrządowanie jest wyceniane osobno i wydłuża czas realizacji przed rozpoczęciem produkcji masowej.
• Sekwencja to przegląd CAD, wycena oprzyrządowania, wykonanie przykładowej matrycy, próbka pierwszego artykułu, a następnie ostateczne poprawki.
• Gdy matryca istnieje, jest ona ponownie wykorzystywana w całej serii i w powtarzających się zamówieniach, więc koszt się amortyzuje — co jest jednym z powodów, dla których minimalne wymagania OEM są wyższe niż zwykła zmiana marki modelu seryjnego.

Krok 4: Cięcie

Panele są przycinane według wzoru ze ścisłą kontrolą tolerancji, ponieważ szew spawany ma znacznie mniejszą przepuszczalność niż szyty — nie ma naddatku na szew, który mógłby wchłonąć kilka milimetrów unoszenia się. Dokładność cięcia jest sprawdzana w trakcie procesu (IPQC), wraz z kierunkiem włókien i etykietowaniem partii względem zatwierdzonych materiałów.

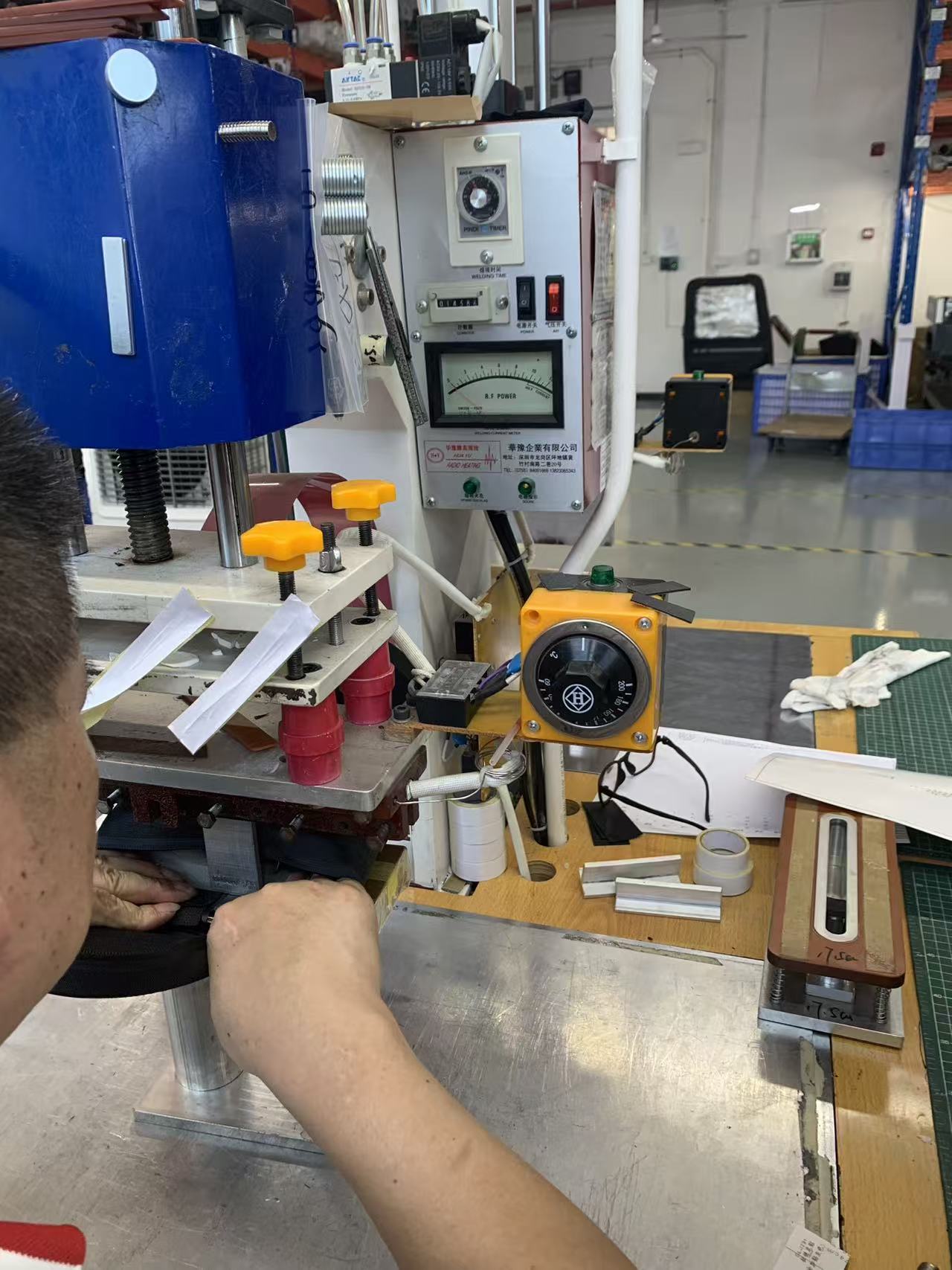

Krok 5: Sama spoina

To jest sedno procesu. Spawanie wysoką częstotliwością 27,12   MHz generuje ciepłowewnątrzmateriału, zamiast nakładać go z zewnątrz: pole elektryczne wprawia cząsteczki polarne w wibracje, a tarcie molekularne topi współpracujące powierzchnie od wewnątrz. Prawidłowo wykonane wiązanie daje w rezultacie wiązanie na poziomie molekularnym, które może być mocniejsze niż materiał macierzysty, bez otworów po igłach i taśmy szwów.

Na podłodze cykl przebiega w ustalonej kolejności:

1. Pozycja— panele są ułożone idealnie płasko pomiędzy elektrodami, przy stałej szerokości zakładki.
2. Zacisk— na stos wywierany jest duży nacisk pneumatyczny.
3. Pobudzać— pole RF jest stosowane przez określony czas, zazwyczaj kilka sekund.
4. Bezpiecznik— ciepło wewnętrzne topi współpracujące powierzchnie pod ciśnieniem.
5. Schłodzić pod ciśnieniem— prasa pozostaje zamknięta do czasu zestalenia się szwu. Tego kroku nie można przyspieszyć.
6. Wypuść i sprawdź— szew jest sprawdzany przed przeniesieniem części.

Co złego dzieje się w prasie

• Zimne spoiny— jeśli cykl jest przyspieszony lub zasilanie jest nieprawidłowe, wywierane jest ciśnienie, ale środek stosu nigdy nie osiąga temperatury. Szew wygląda dobrze i później się odkleja. Zapobiega temu wstępne nagrzanie i prawidłowy czas przebywania.
• Zanieczyszczenie— unoszący się w powietrzu silikon lub środki antyadhezyjne na powierzchni TPU zakłócają chemię wiązania i powodują awarie niewidoczne podczas kontroli. Czyste narzędzia i kontrolowana powierzchnia mają znaczenie.
• Łuk— brudne lub słabo izolowane oprzyrządowanie może spowodować wyładowanie łukowe i uszkodzenie zarówno matrycy, jak i materiału; zapobiegają temu warstwy buforowe i czyste elektrody.
• Nierówne ciśnienie— elektrody muszą być skalibrowane tak, aby energia i siła rozkładały się równomiernie, w przeciwnym razie jeden koniec szwu nie będzie przepalony.
• Niespójne parametry— udokumentowane SOP i spoiny testowe przed każdą serią produkcyjną sprawiają, że wyniki są powtarzalne dla tysięcy jednostek.

Krok 6: Kotwice pasków — krok dotyczący konkretnego nosidła

Na zawiesiu cały ładunek przechodzi przez punkty mocowania pasów, co czyni je definiującym etapem produkcji w tej kategorii. Liczą się dwie rzeczy: kotwica musi być wystarczająco mocna, aby wytrzymać obciążenie jednym pasem i nie może naruszać wodoodporności. Wspawanie łatki kotwiącej do skorupy zapewnia ciągłość bariery w miejscu, w którym przyszyty pasek mógłby ją przebić. Kotwy są następnie testowane pod kątem obciążenia i szarpnięcia, a nie oceniane naocznie — zerwanie pasów jest najbardziej szkodliwą skargą w kategorii zawiesi i stanowi problem produkcyjny, zanim stanie się problemem projektowym.

Krok 7: Instalacja zamknięcia

Zamknięcie to drugi interfejs wysokiego ryzyka. Hermetyczny zamek błyskawiczny musi być przyspawany do panelu za pomocą spoiny pozbawionej pustych przestrzeni, tak aby uszczelnienie przebiegało w sposób ciągły od tkaniny do taśmy zamka; jakakolwiek szczelina na tym złączu staje się drogą wycieku pod ciśnieniem. W wersji zwijanej górna część jest spawana i wzmocniona, dzięki czemu wytrzymuje wielokrotne składanie, a klamra jest zakotwiczona w taki sam sposób, jak punkty paska. Kompromisy między tymi dwoma systemami porównaliśmy w naszym przewodnikuRoll Top vs wodoodporne torby kempingowe z zamkiem błyskawicznym do projektów OEM.

Krok 8: Montaż, sprzęt i branding

Po uszczelnieniu korpusu montowane są pozostałe elementy: klamry, pierścienie typu D, taśmy mocujące, wyściełany pasek, oddychający panel tylny i wewnętrzne przekładki. Znakowanie nanosi się metodą sitodruku, tłoczenia na gorąco lub zgrzewania logo — a ponieważ skorupa stanowi szczelną barierę, żadna metoda znakowania nie może go przedziurawić. Opakowanie jest zgodne ze specyfikacją kupującego: torebka foliowa, zawieszka, karta pielęgnacyjna, kod kreskowy, karton wewnętrzny i zbiorczy.

Krok 9: Testowanie i bramki jakości

Jakość jest oceniana na trzech poziomach, a nie sprawdzana raz na końcu:

• IQC— tkanina przychodząca, zamki błyskawiczne, klamry i taśmy zgodnie z podpisaną kartą kolorów, z różnicą kolorów i trwałością.
• IPQC— tolerancję cięcia, integralność spoiny, montaż kotwy i instalację zamknięcia sprawdza się na linii w trakcie produkcji worków.

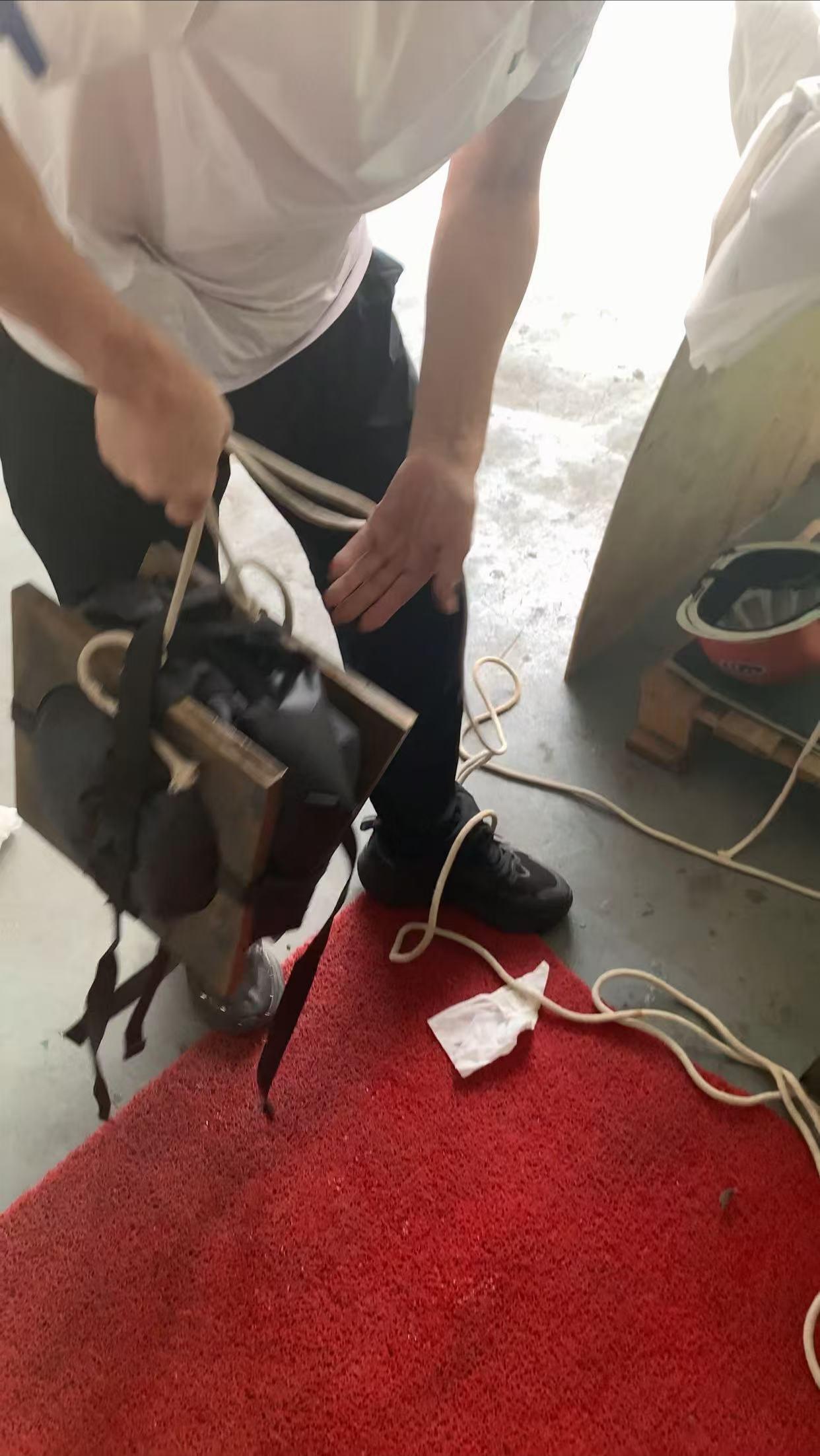

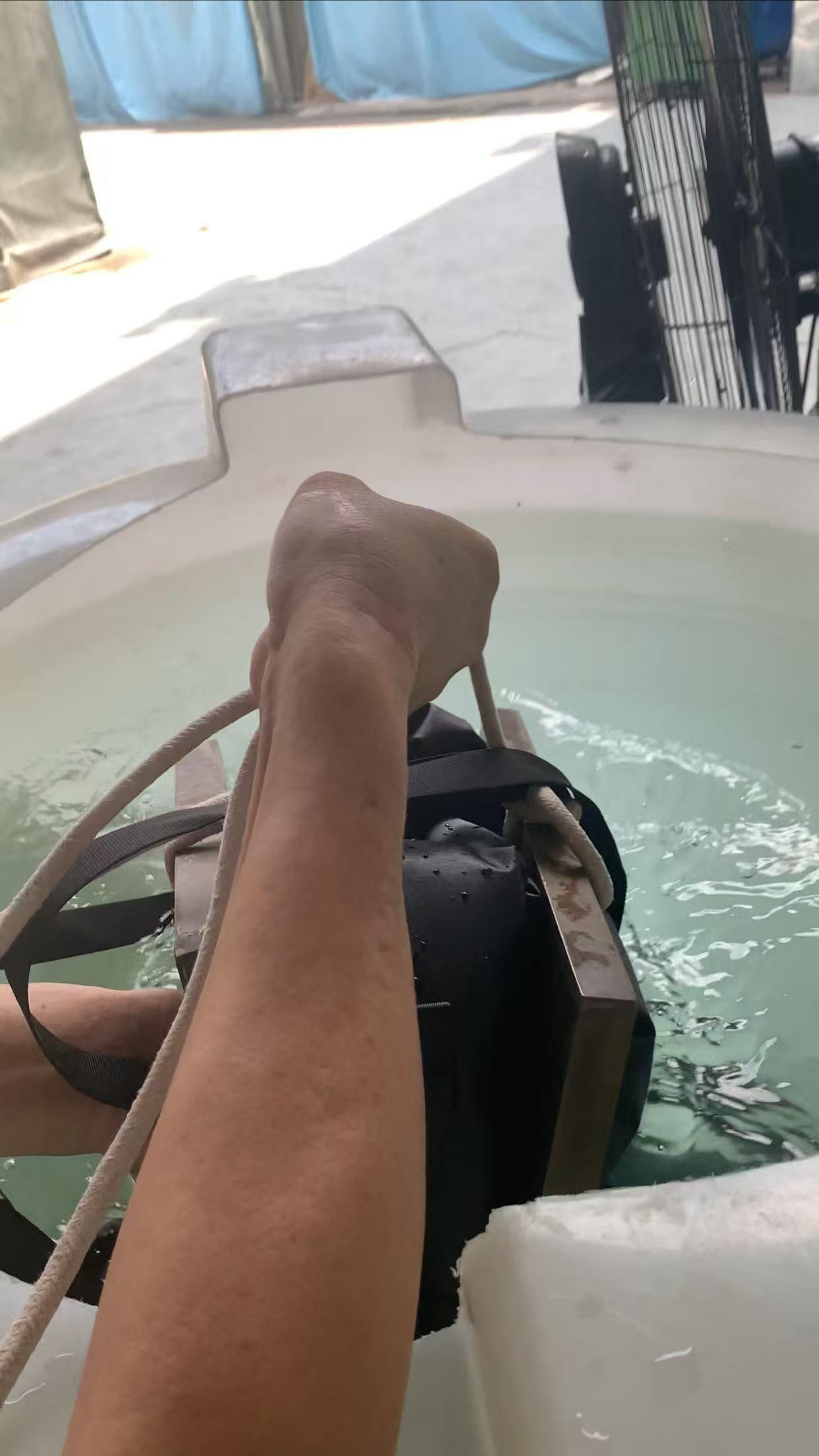

• OQC— Pobieranie próbek AQL przy współczynniku 2,5/4,0, test rzeczywistego zanurzenia gotowych worków w wodzie i porównanie z podpisaną próbką złota, z dostępną kontrolą SGS lub QIMA.

Wspierający zestaw laboratoryjny obejmuje badanie wiązania spoiny i wytrzymałości na odrywanie, ponad 1500 cykli testu obciążenia oraz szarpnięcie kotwic paska, 3000-krotne przesunięcie zamka błyskawicznego, ścieranie, rozciąganie, mgłę solną, trwałość koloru i różnicę kolorów. Szczelne komory główne mają stopień ochrony IPX7 – jeden metr na trzydzieści minut – potwierdzony na gotowej torbie, a nie wywnioskowany na podstawie rysunku tkaniny.

Co to oznacza dla Twojego projektu

• Określ materiał spawalny— tkanina powlekana PVC lub TPU; niezgrzewalny materiał wymusza szycie i traci właściwości wodoodporne.
• Utrzymuj geometrię przyjazną spawaniu— delikatne promienie i czyste przebiegi spoiny zapewniają większą spójność niż wąskie narożniki i zbiegające się szwy.
• Budżet na oprzyrządowanie— niestandardowy kształt wymaga niestandardowej matrycy, podanej osobno z własnym czasem realizacji.
• Wyszczególnij zaczepy paska— konstrukcja, szerokość, wyściółka, zakres regulacji, odwracalność. W tym miejscu zawiesia zawodzą.
• Podaj ocenę w liczbach— z próbą zanurzenia gotowego produktu i zadeklarować, które kieszenie są szczelne, a które wodoodporne.
• Zezwól na poprawki— spodziewaj się około dwóch rund przeciwpróbkowych; przepływ pracy i harmonogram są określone w naszymDostawca wodoodpornych toreb na ramię OEMprzewodnik.

Podstawa produktu

Te zgrzewane torby od Sealockawodoodporna torba na ramięlinia, są równymi punktami wyjścia dla niestandardowego projektu – żaden nie jest w rankingu wyżej od drugiego; markę można zacząć od dowolnego z nich lub od pustej kartki:

Warunki produkcji

Często zadawane pytania: Produkcja toreb na ramię

P: Dlaczego nie można spawać żadnej wybranej przez nas tkaniny?
Odp.: Spawanie wysoką częstotliwością działa tylko w przypadku polarnych tworzyw termoplastycznych — PVC, TPU, nylonu, PET, EVA. Tkanina niepolarna nie stopi się w terenie i będzie musiała zostać zszyta, co pozbawia ją prawdopodobieństwa wodoodporności.

P: Co to jest zimny spaw i jak go uniknąć?
Odp.: Szew, w którym zastosowano nacisk, ale środek materiału nie osiągnął temperatury — wygląda na akceptowalny i łuszczy się podczas użytkowania. Zapobiega temu prawidłowe nagrzewanie wstępne, czas przebywania i chłodzenie pod ciśnieniem, poparte testowymi spoinami i udokumentowanymi parametrami przed każdym uruchomieniem.

P: Dlaczego w przypadku niestandardowego kształtu naliczana jest opłata za oprzyrządowanie?
Odp.: Każda spawana geometria wymaga specjalnie obrobionej matrycy, która kieruje energię RF wzdłuż ścieżki szwu. Jest to koszt jednorazowy, podawany osobno, wydłużający czas realizacji przed wykonaniem pierwszej próbki – następnie jest on ponownie wykorzystywany przy powtarzających się zamówieniach.

P: Jak zapobiec wyrwaniu się paska z torby?
Odp.: Łatka kotwiąca jest przyspawana do skorupy, dzięki czemu bariera pozostaje ciągła, a droga obciążenia jest projektowana, a nie przyszywana, a następnie weryfikowana za pomocą testów obciążenia i szarpnięć w kontroli jakości.

P: Czy szew spawany jest naprawdę mocniejszy niż szyty?
Odpowiedź: W przypadku hydroizolacji zdecydowanie nie ma otworów po igłach, a wiązanie molekularne może być silniejsze niż sam materiał macierzysty. Szyte szwy opierają się na taśmie, która z czasem się unosi.

P: Czy projekt torby wpływa na łatwość jej wykonania?
O: Tak. Długie, delikatne szwy spawane są bardziej spójnie niż ciasne narożniki i zbiegające się szwy. Z góry sprawdzamy projekt pod kątem spawalności i sugerujemy poprawki, które poprawiają zarówno jakość, jak i wydajność.
