Produkcja niestandardowych zestawów wędkarskich — zgrzewany TPU, MOQ 300

Sealock jest producentem niestandardowych zestawów do wędkarstwa muchowego i dostawcą OEM. Zestaw do wędkarstwa muchowego definiowany jest nie tyle przez jego torbę, ile przez to, co jest przymocowane na zewnątrz: doki do przyponów, stacje zwijaczy, magnesy do siatki, łatki na muchy, pętle na wędki, panele mocujące. Na konwencjonalnie szytym opakowaniu są to elementy wykończenia.W zespawanym wodoodpornym opakowaniu każdy z nich jest dziurą w szczelnej barierze, którą należy zakotwiczyć, przetestować pod kątem obciążenia i ponownie uszczelnić.To jest prawdziwy problem produkcyjny w tej kategorii i dlatego warsztat zajmujący się wyłącznie spawaniem nie jest w stanie zbudować odpowiedniego opakowania muchowego.

Matryca przywiązania jest produktem

Zewnętrzni wędkarze oczekują od sprzętu i czego każdy oczekuje od produkcji:

Załącznik	Co niesie	Zapotrzebowanie produkcyjne
D-ring i punkty Zinger, po jednym na ramię	Szczypce, pływak, retraktory	Powtarzające się ładowanie przez wyrywanie; muszą być zszyte, a nie same zgrzane
Zakładki z hypalonu lub gumy	Uchwyty do wywrotek, zwijacze, pływak	Nie można zgrzewać RF — tylko zszywane lub łączone
Stacja dokująca z siecią magnetyczną	Podbierak otwierany jedną ręką	Magnes ziem rzadkich umieszczony i uszczelniony w obudowie
Łatka na muchy (falująca pianka lub rzep)	Używane muchy, suszenie	Panel natynkowy; nie może przebijać bariery
Pętla uchwytu na wędkę	Pręt lub rurka, wolne ręce	Ścieżka obciążenia z dala od ramienia odlewniczego
Panel rzęs / taśmy	Modułowe ładownice i akcesoria	Standard wymiarowy — 1-calowa taśma w odstępach 1,5-calowych
Paski kompresyjne	Schowana warstwa pod plecakiem	Kotwiony do wzmocnionych obszarów paneli
Zwinięta smycz do sprzętu	Narzędzia zabezpieczone przed utratą prądu	Kotwica przystosowana do obciążeń udarowych

Problem Hypalonu

Oto szczegół, który decyduje, czy fabryka może prawidłowo zbudować tę kategorię. Standardowym w branży materiałem na zaczepy do mocowania muchówek jestHypalon— tkanina powlekana na bazie gumy, używana przez wiodące marki muchowe na końcówki, retraktory i pływaki, ponieważ jest wytrzymała, przyczepna i nie rozrywa się.

Hypalonu nie można spawać RF.Powłoki na bazie gumy nie są polarnymi termoplastykami, więc całkowicie nie podlegają procesowi spawania – można je jedynie zszyć lub skleić. Dlatego fabryka, której cała zdolność polega na spawaniu wysoką częstotliwością, nie może dopasować materiału mocującego, jakiego oczekuje rynek i musi zastąpić czymś spawalnym, co zauważą wędkarze, to nie to samo.

Oto najjaśniejszy przykład tego, dlaczego zestawy muchowe wymagają obu dyscyplin pod jednym dachem:skorupa musi być zespawana, aby była wodoodporna, a zakładki muszą być przyszyte lub sklejone, ponieważ w ogóle nie da się ich zgrzać.

Mocowanie sprzętu do uszczelnionej skorupy

Każde zewnętrzne przywiązanie jest potencjalnym naruszeniem, a rozwiązaniem jest sekwencja plus wzmocnienie:

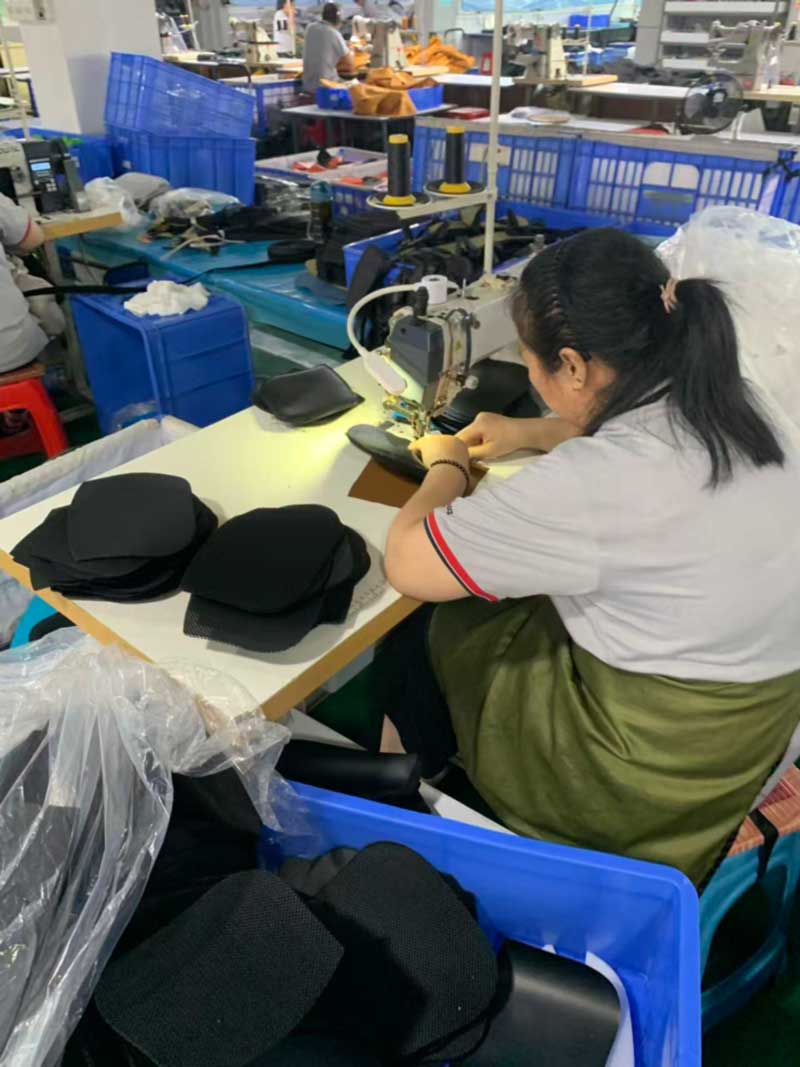

• Najpierw zszyj, potem zgrzej.Zakładki, łaty z pierścieniami typu D, zaczepy do smyczy i taśmy mocujące są przyszyte do płaskich paneli pod wysokim napięciemzanimskorupa jest spawana, więc perforowany ślad znajduje się pod zespawaną powłoką. Zszywanie po spawaniu powoduje perforację gotowego szwu i czyni go przepuszczalnym – ta kolejność nie podlega negocjacjom.
• Łaty podkładowe pod każdym punktem obciążenia.Zakładka pociągana przez zwijacz sto razy dziennie wymaga obszaru materiału znajdującego się za nią, a nie pojedynczej linii ściegu.
• Box-X lub rygiel według obciążenia.Box-X tam, gdzie jest miejsce, rygiel tam, gdzie go nie ma, z gęstością ustawioną na oczekiwane obciążenie, a nie maksymalną — nadmierne sczepienie osłabia tkaninę podstawową.
• Igły klinowe.Igły o okrągłym szpicu przebijają duże otwory w tkaninie laminowanej TPU i strzępią wzmacniający splot. Igły klinowe rozdzielają przędzę, utrzymując jak najmniejszą perforację przed jej zgrzaniem.
• Taśma podkładowa na gorące powietrzena wszelkich szwach strukturalnych, które muszą pozostać odsłonięte, należy przeprowadzić jako proces kontrolowany z własnymi parametrami temperatury, nacisku rolek i prędkości posuwu.

Uszczelnianie magnesu w wodoodpornej obudowie

Magnetyczne zwalnianie siatki jest jedną z najbardziej cenionych funkcji w tej kategorii i jedną z bardziej wymagających w budowie. Magnes ziem rzadkich musi być umieszczony na zewnątrz opakowania, zabezpieczony przed powtarzającymi się obciążeniami wyrywającymi podczas wyciągania siatki i zintegrowany bez otwierania drogi do szczelnej komory. Praktycznym rozwiązaniem jest przyspawana kieszeń obudowy na zewnątrz skorupy — magnes znajduje się we własnej, szczelnej komorze przyspawanej do korpusu, dzięki czemu bariera znajdująca się za nim nigdy nie zostaje przebita. Następnie dobierana jest pasująca połowa siatki, która odpowiada wymaganej przez markę sile uwalniania.

System dokowania w pakiecie Combo

Plecak z odpinaną kamizelką piersiową to tak naprawdę dwa produkty, które muszą ze sobą niezawodnie współpracować, a interfejs dokujący ma swoje własne wymagania:

• Obie połówki muszą być niezależnie uszczelnione.Nasz pakiet 24L zawiera odpinaną kamizelkę z własnym hermetycznym etui, dzięki czemu kamizelka nadal chroni telefon i baterie po wyjęciu z plecaka.
• Połączenie musi przetrwać wielokrotne cykle— kamizelkę zakładaną i zdejmowaną przy każdym biegu, zarówno w warunkach zimnej, jak i mokrej pogody.
• Kotwice po obu stronachwymagają inżynierii, a nie tylko sprzętu: punkty mocowania kamizelki i punkty mocowania plecaka to oddzielne ścieżki obciążenia i są testowane osobno.
• Tolerancja wyrównania.Dwa oddzielnie zbudowane zespoły muszą spotkać się prosto; kilka milimetrów przesunięcia po wzorze powoduje, że kamizelka jest krzywo osadzona.

Wnętrza modułowe

Organizacja wewnętrzna ma charakter coraz częściej modułowy, a nie stały — wyściełane wsuwane wkładki, które zamieniają zamkniętą komorę w zorganizowaną, co pozwala marce oferować tę samą obudowę z różnymi konfiguracjami wewnętrznymi lub sprzedawać wkładki jako akcesoria. Na zgrzanej paczce jest to atrakcyjne rozwiązanie, ponieważ wkładka jest podzespołem wszytym, który w ogóle nie wymaga penetracji skorupy.

Sekwencja produkcyjna

1. Cięcie— panele skorupy, wypustki z hypalonu, taśmy, pianka i elementy kamizelki przycięte zgodnie z tolerancją.
2. Szycie podzespołów— uprząż, pas biodrowy, kamizelka, stanowiska narzędziowe i wkłady wewnętrzne budowane modułowo.
3. Szycie mocujące do płaskich paneli— wypustki, pierścienie typu D, taśmy mocujące i kotwice do smyczy stosowane pod wysokim napięciem z podkładkami.
4. Konfiguracja matrycy i spawanie HF— powłoka połączyła się przy częstotliwości 27,12  MHz w ciągłą barierę zakrywającą zszyte ślady stóp.
5. Szczelna instalacja zamka błyskawicznego— przyspawany do panelu spoiwem pozbawionym pustych przestrzeni, dzięki czemu uszczelnienie jest ciągłe od tkaniny do taśmy zamka błyskawicznego.
6. Obudowa magnesu i mocowanie sprzętu— spawane obudowy, klamry, regulatory, pętla na pręt.
7. Kontrola montażu i wyrównania kamizelki.
8. Testowanie i pakowanie.

Podstawa produktu

Obraz	Model i dane techniczne	Zdolność produkcyjna to pokazuje	MOQ
	SL-E008-1 Plecak wędkarski muchowy 24L— obustronna laminacja TPU 840D; bezszwowa, szczelna konstrukcja; wodoodporny zamek błyskawiczny; przedni układ zawieszenia narzędzia; boczny schowek na butelkę; odpinana, przedłużona kamizelka z własną szczelną kieszenią; zewnętrzny system akcesoriów do noży.	Pełna konstrukcja — spawana skorupa, wszyta matryca narzędziowa i dwuczęściowy system dokowania	300–500
	SL-E217B 14L Zestaw do wędkarstwa muchowego strumieniowego— Kompozyt TPU 840D z wewnętrzną wzmocnioną tkaniną i obustronną powłoką TPU; płynnie połączone ciało; szczelny wodoodporny zamek błyskawiczny; kółka do ciągnięcia, klamry i panel krosowy z rzepami; konstrukcja na jedno ramię.	Pierścienie do ściągania, klamry i panel krosowy zakotwiczone w szczelnej obudowie	300–500
	SL-E548 Lekka torba na ramię do wędkarstwa muchowego— 10 litrów; Wodoodporna warstwa TPU 420D; bezszwowa konstrukcja spawana; szczelny wodoodporny zamek błyskawiczny; podręczny uchwyt na siatkę z przodu głównej torby; wielokrotny system zawieszania.	Uchwyt na siatkę i wielopunktowy system zawieszenia na lekkiej, spawanej skorupie	300–500
	SL-F142 Wodoodporna torba wędkarska na pas— 4,5 l; Plandeka 420D TPU; wodoodporny zamek błyskawiczny; odblaskowa kieszeń przednia; boczna kieszeń na butelkę 1,5L; rozszerzany boczny pas biodrowy; BSCI.	Rozszerzany pasek i kieszeń na butelkę zintegrowane ze spawanym korpusem	300

Matryca mocowania, materiał zakładek, specyfikacja magnesu, geometria panelu rzęs, dokowanie kamizelki, wkładki wewnętrzne, pojemność, kolorystyka i branding są ustalane na podstawie zamówienia lub opakowanie może zostać opracowane na podstawie szkicu lub próbki referencyjnej.

Kontrola jakości: obciążenie statyczne nie jest testem

Istnieje tryb awarii specyficzny dla osprzętu dodatkowego, wokół którego warto zaprojektować inspekcję:sprzęt, który utrzymuje się pod obciążeniem statycznym, może nadal zawodzić przy powtarzającym się obciążeniu dynamicznym— a zwijacz cofał się sto razy dziennie, to dokładnie taki stan. Testowanie zakładki poprzez zawieszenie na niej ciężarka niewiele daje.

Jakość jest oceniana na trzech poziomach —IQC(przychodząca tkanina laminowana TPU zapewniająca grubość powłoki, przyczepność i zgrzewalność, plus Hypalon lub tabulator, hermetyczne zamki błyskawiczne, magnesy, taśmy i osprzęt zgodny z podpisaną normą),IPQC(tolerancja cięcia, integralność spoiny, instalacja zamka błyskawicznego, szycie mocowania z weryfikacją podkładu, uszczelnienie obudowy magnesu i wyrównanie mocowania kamizelki, z testami odrywania próbek spoin na każdym początku serii) orazOQC(Pobieranie próbek zgodnie z normą ISO 2859 AQL, badanie partii w rzeczywistym zanurzeniu w wodzie i porównanie próbek złota z dostępnymi SGS lub QIMA). Sealock ściśle przestrzega również pełnej procedury kontroli klienta gotowych towarów:rozpakowanie, ekstrakcja próżniowa, 24-godzinny odpoczynek statyczny i określenie wycieków powietrza. W przypadku zestawów muchowych laboratorium dodajecykle obciążenia wyrwanego na zaczepach zwijacza i pierścienia D, weryfikacja siły zwolnienia magnesu i testowanie cyklu dokowania pakietów combo, oprócz wiązania spawów i wytrzymałości na odrywanie, wytrzymałości szwów w teście obciążenia uprzęży obejmującym ponad 1500 cykli, cykliczności zamka błyskawicznego, ścierania, rozdarcia, rozciągania, mgły solnej, UV, trwałości kolorów i różnicy kolorów.

Często zadawane pytania: Produkcja zestawów wędkarskich Fly

P: Dlaczego fabryka zajmująca się wyłącznie spawaniem nie może wyprodukować odpowiedniego plecaka muchowego?
Odp.: Ponieważ materiał mocujący, jakiego oczekuje rynek — hypalon i inne wypustki na bazie gumy — w ogóle nie może być zgrzewany RF. Można go jedynie zszyć lub zszyć. Spawana skorupa i wszyte mocowania to jedyny sposób na zbudowanie tej kategorii zgodnie ze specyfikacją.

P: W jaki sposób zewnętrzne mocowania pozwalają uniknąć naruszenia wodoodpornej powłoki?
O: Kolejność i wzmocnienie. Wypustki i kotwy są przyszywane do płaskich paneli pod wysokim napięciem za pomocą łatek podkładowych przed spawaniem skorupy, dzięki czemu perforacje trafiają pod zespawane pokrycie. Szycie po spawaniu spowodowałoby perforację gotowego szwu.

P: Czy można zintegrować zwalnianie siatki magnetycznej?
Odpowiedź: Tak — magnes jest umieszczony we własnej spawanej obudowie na zewnątrz skorupy, więc szczelna komora za nim nigdy nie zostanie przebita, a siła uwalniania jest dobrana tak, aby odpowiadała dopasowanej połówce siatki.

P: Jaką geometrię powinien zastosować panel rzęs?
Odp.: Jeśli zależy Ci na kompatybilności torebek innych firm, postępuj zgodnie z ustalonym standardem taśmy obejmującym jednocalowe paski w odstępach co półtora cala. Jeśli system jest zastrzeżony, odstępy należy ustawić samodzielnie — ale należy to podjąć przed przystąpieniem do obróbki, ponieważ pozycje zakotwień wpływają na mapę spoin.

P: Jak testujecie punkty mocowania?
Odp.: Podczas jazdy na rowerze, a nie przy ciągnięciu statycznym. Sprzęt utrzymujący obciążenie statyczne może zawieść pod wpływem powtarzającego się obciążenia dynamicznego, co faktycznie widzi zwijacz lub magnes siatkowy. Zakładki poddawane są cyklicznemu obciążeniu, a siła zwalniania magnesów jest sprawdzana.

P: Jakie są MOQ i czasy realizacji?
Odp.: Zwykle 300–500 sztuk na model, próbki w ciągu 7–15 dni i produkcja 20–45 dni po zatwierdzeniu, w Dongguan lub Ho Chi Minh City.

Porozmawiaj z Fabryką

Aby wdrożyć do produkcji niestandardowy zestaw do wędkarstwa muchowego, skontaktuj się z firmą Sealock pod adreseminfo@sealock.com.hklub +86-769-82009361. Ponad dwadzieścia lat spawania wysokiej częstotliwości i szycia przemysłowego pod jednym dachem – a tego wymaga paczka ze spawaną skorupą i wszytą matrycą narzędzia – podwójna produkcja Chiny–Wietnam oraz pełna procedura kontroli klienta przy każdej wysyłce.
